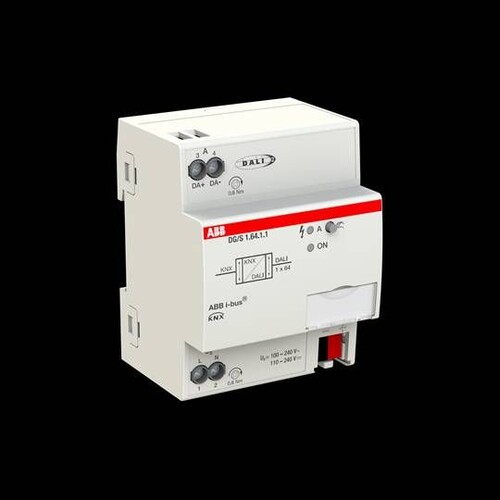

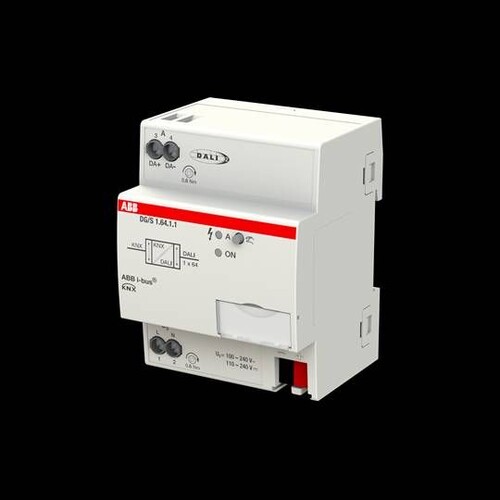

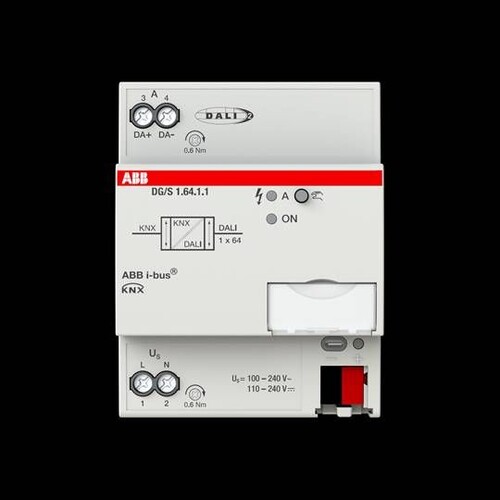

2CDG110198R0011 ABB i-bus DG/S1.64.1.1 DALI Gateway 1f Basic

10122532
3293519
1 Stk
4016779942669
DE
85176200
ABB
2CDG110198R0011
beantwortete(n) Fragen weitere Varianten
Single-Master DALI Controller nach DALI-2 (EN 62386) zertifiziert. , Das Gerät dient der Ansteuerung von DALI oder DALI-2 Standard-Teilnehmer über ABB i-bus® KNX. Ein DALI-Ausgang für max. 64 DALI-Teilnehmer. , Die DALI-Spannungsversorgung ist integriert. Die Ansteuerung kann pro DALI-Teilnehmer (64), über Leuchtengruppen (16), gemeinsam im Broadcast oder über Szenen (16) erfolgen. , Umfangreiche Fehler- und Störmeldungen stehen zur Verfügung. Die Funktionen Slave, Treppenlicht, Sperren und Zwangsführung sind integriert., DALI-Notlichtkonverter nach EN 62386-202, DT1 werden unterstützt. Über den Notlichtkonverter können Notlicht Funktionstest und Dauertests über KNX getriggert und das Ergebnis auf dem KNX zur Verfügung gestellt werden. , Andere DALI-Teilnehmer, z.B. DT6 oder DT8 sind über Standard DALI Befehle nach EN 62386-102 ansteuerbar. Zur Diagnose und individuellen Änderung der DALI-Adresse oder Gruppenzuordnung steht ein separates Softwaretool (ABB i-bus® Tool) zur Verfügung., Produktreihe: KNX
Anmerkungen zur LIMMERT-KI

Das ABB i-bus® DALI Gateway DG/S1.64.1.1 ist ein leistungsstarkes KNX-Modul, das als DALI Single-Master Controller fungiert. Es ermöglicht die Integration von bis zu 64 DALI-Geräten in ein KNX-Gebäudeautomationssystem und unterstützt sowohl normale Lampen als auch Notbeleuchtung. Mit einer Betriebsspannung von 110 bis 240 V AC/DC und einer typischen DALI-Spannung von 16 V DC ist dieses Gerät äußerst flexibel. Die Montage erfolgt einfach auf einer 35 mm Hutschiene, und das Gerät bietet eine Schutzart von IP 20 sowie eine Schutzklasse II. Die umfangreichen Funktionen umfassen das Schalten, Dimmen und die Steuerung von Lichtgruppen und Szenen, wodurch es ideal für moderne Gebäudeautomationslösungen ist. Mit dem ABB i-bus® Tool können einfache Diagnosen und Anpassungen vorgenommen werden.

Produktinfos

Bussystem: KNX
DALI Standard: EN 62386 Parts 101ed2 und 103ed1
Anzahl DALI Ausgänge: 1
Maximale Anzahl DALI Geräte pro Ausgang: 64
Betriebsspannung: 110 – 240 V AC / 110 – 240 V DC
DALI Spannung: Typisch 16 V DC (12…20.5 V DC)
Schutzart: IP 20
Schutzklasse: II
Montageart: 35 mm Hutschiene
Abmessungen: Modulargerät (MDRC)
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung: Schnittstelle Beleuchtungssystem/DALI
    Bussystem KNX: Ja
    Bussystem KNX-RF (Funk): Nein
    Bussystem Funkbus: Nein
    Andere Bussysteme: ohne
    Funk bidirektional: Nein
    Montageart: REG
    Betriebsspannung: 230 V
    Mit LED-Anzeige: Ja
    Weitere Details
    Bussystem LON: Nein
    Bussystem Powernet: Nein
    IR-Schnittstelle: Nein
    Funk-Schnittstelle: Nein
    Updatefähig: Ja
    Breite in Teilungseinheiten: 4
    Demontageschutz: Nein
    Protokoll: sonstige
    Providerabhängig: Nein
    Visualisierung: Nein
    Web-Server: Nein
    Schutzart (IP): IP20
