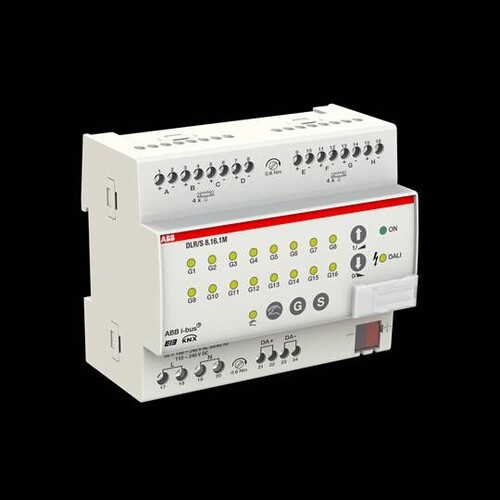

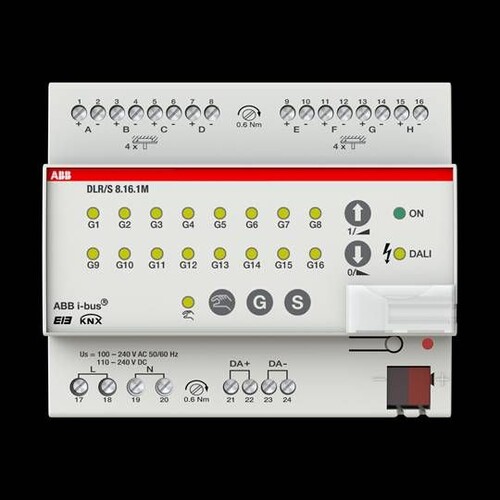

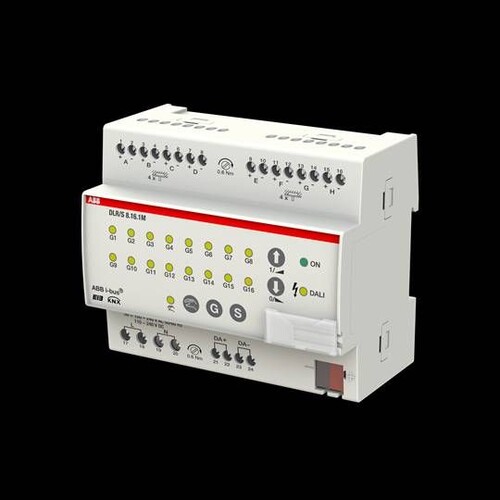

2CDG110101R0011 STOTZ DALI-Lichtregler 8f REG DLR/S8.16.1M

21669734
1844982
1 Stk
4016779676564
DE
85176200
ABB
DLR/S 8.16.1M
beantwortete(n) Fragen weitere Varianten
Single-Master DALI Controller nach DALI (EN 62386) trademarked, zum Schalten und Dimmen von 16 unabhängigen Leuchtengruppen. , Maximal 64 Standard DALI Teilnehmer (DT0) nach DALI oder DALI-2 sind anschließbar. In Verbindung mit 8 Lichtfühlern LF/U 2.1 kann das Gerät als 8fach Lichtregler zur Konstantlichtregelung eingesetzt werden. Fehlerrück-meldungen können über KNX programmiert und aktiviert werden. , Mit komfortabler Handbedienung und Zustandsan-zeige. Die Adressierung und Gruppenzuordnung der DALI-Teilnehmer erfolgt über das ABB i-bus® Tool. , Das i-bus® Tool unterstützt auch bei der Parametrierung der Konstantlichtregelung. Produktreihe: KNX
Anmerkungen zur LIMMERT-KI

Der ABB i-bus KNX DALI-Lichtregler DLR/S 8.16.1M ist ein hochmodernes Steuergerät für die flexible Lichtregelung in KNX-Gebäudeinstallationen. Mit einer Betriebsspannung von 100 bis 240 V AC und einer maximalen Leistungsaufnahme von 3,5 W ermöglicht er die Ansteuerung von bis zu 64 DALI-Teilnehmern in 16 Leuchtengruppen. Das Gerät bietet 8 Sensoreingänge für Lichtfühler und ist optimiert für eine Helligkeitserfassung von 500 Lux. Mit einem kompakten Design von 90 x 108 x 64,5 mm ist es für den Einbau auf einer 35-mm-Tragschiene konzipiert. Die Schutzart IP 54 gewährleistet eine hohe Zuverlässigkeit in verschiedenen Umgebungen. Die integrierte DALI-Stromquelle und die Möglichkeit zur Konstantlichtregelung machen den DALI-Lichtregler zu einer idealen Lösung für moderne Lichtsteuerungssysteme.

Produktinfos

Betriebsspannung: 100…240 V AC (+10 %/-15 %), 85…265 V AC, 50/60 Hz, 110…240 V DC
Leistungsaufnahme gesamt: maximal 3,5 W bei 230 V AC
Stromaufnahme gesamt: maximal 15 mA bei 230 V AC
Verlustleistung gesamt: maximal 1,6 W bei 230 V AC
Stromaufnahme KNX: maximal 10 mA
Leistungsaufnahme über KNX: maximal 210 mW
Anzahl DALI-Teilnehmer: maximal 64
Anzahl Leuchtengruppen: 16
Sensoreingänge Lichtfühler LF/U: 8
maximale Leitungslänge pro Fühler: 100 m
Anschlüsse KNX: KNX-Anschlussklemme, 0,8 mm Ø, eindrahtig
DALI-Ausgänge und Netzspannung: Schraubklemme: 0,2…2,5 mm² feindrahtig, 0,2…4 mm² eindrahtig
Anziehdrehmoment: maximal 0,6 Nm
Helligkeitserfassung Arbeitsbereich: optimiert auf 500 Lux, 200…1.200 Lux
Temperaturbereich Betrieb: -5 °C…+45 °C
Abmessungen: 90 x 108 x 64,5 mm (H x B x T)
Einbaubreite: 6 Module à 18 mm
Einbautiefe: 68 mm
Gewicht: 0,26 kg
Schutzart: IP 54
Gehäusefarbe: grau, halogenfrei
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Ausführung: Schnittstelle Beleuchtungssystem/DALI
Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Andere Bussysteme: ohne
Funk bidirektional: Nein
Montageart: REG
Betriebsspannung: 230 V
Mit LED-Anzeige: Ja
Weitere Details
Bussystem LON: Nein
Bussystem Powernet: Nein
IR-Schnittstelle: Nein
Funk-Schnittstelle: Nein
Updatefähig: Ja
Breite in Teilungseinheiten: 6
Demontageschutz: Nein
Protokoll: sonstige
Providerabhängig: Nein
Visualisierung: Nein
Web-Server: Nein
Schutzart (IP): IP20
