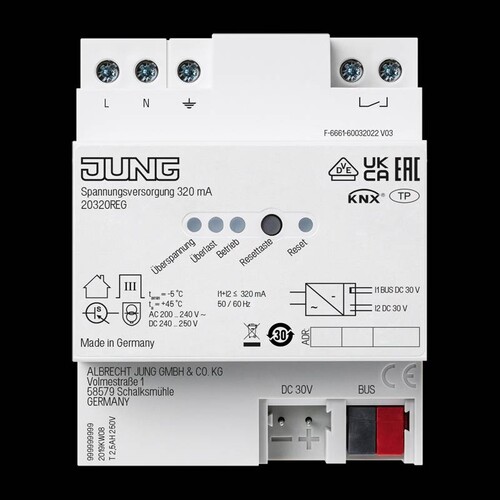

20320REG Jung KNX Spannungsversorgung 320mA

10129868
3609024
1 Stk
4011377159037
DE
85044083
20320REG
beantwortete(n) Fragen weitere Varianten
Bestimmungsgemäßer Gebrauch, Versorgung von KNX-Geräten mit Busspannung Versorgung von Geräten mit Gleichspannung, Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien, Ausgang DC 30 V zur Versorgung zusätzlicher Geräte Nennstrom beliebig auf Ausgänge aufteilbar, Reset-Taste Kurzschlussfest, Überspannungsfest Leerlaufsicher, Geeignet für Betrieb in Anlagen mit Notstromversorgung Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung, Mit identischer KNX-Spannungsversorgung parallelschaltbar (bis der maximale Kurzschlussstrom erreicht ist) Nennspannung: AC 200 ... 240 V ~, Netzfrequenz: 50/60 Hz Verlustleistung (max. Belastung aller Ausgänge): max. 1,8 W, Wirkungsgrad: ca. 84 % Nennspannung: DC 240 ... 250 V, KNX KNX Medium: TP 256, Ausgangsspannung Bus: DC 28 ... 31 V SELV Ausgangsstrom: 320 mA (alle Ausgänge), Kurzschlussstrom: max. 1 A Parallelbetrieb mit identischer Spannungsversorgung: ja, Meldeausgang Schaltspannung AC: AC 12 ... 230 V ~, Schaltspannung DC: DC 2 ... 30 V Schaltstrom: 5 mA ... 2 A, Umgebungstemperatur: ¿5 ... +45 °C Lager-/Transporttemperatur: ¿25 ... +75 °C, Relative Feuchte: max. 93 % (keine Betauung) Einbaubreite: 72 mm (4 TE)
Anmerkungen zur LIMMERT-KI

Die Jung KNX Spannungsversorgung 320 mA ist eine zuverlässige Lösung zur Versorgung von KNX-Geräten mit Busspannung sowie weiteren Geräten mit Gleichspannung. Mit einer Nennspannung von 200 bis 240 V AC und einem Ausgangsstrom von 320 mA ist dieses Gerät ideal für den Einsatz in KNX-Systemen. Die Spannungsversorgung ist mit einem integrierten Drosselausgang ausgestattet, der die Versorgung von KNX-Buslinien ermöglicht. Sie bietet zudem eine Ausgangsspannung von 28 bis 31 V SELV und ist kurzschlussfest sowie überspannungsfest. Die Montage erfolgt einfach auf einer Hutschiene nach DIN EN 60715. Mit einem Wirkungsgrad von ca. 84 % und einer maximalen Verlustleistung von 1,8 W ist die Spannungsversorgung sowohl effizient als auch umweltfreundlich. Sie ist für den Betrieb in Anlagen mit Notstromversorgung geeignet und bietet einen potenzialfreien Meldekontakt für Betriebs- und Diagnosemeldungen.

Produktinfos

Nennspannung AC: 200 ... 240 V ~
Netzfrequenz: 50/60 Hz
Verlustleistung (max. Belastung aller Ausgänge): max. 1,8 W
Wirkungsgrad: ca. 84 %
Nennspannung DC: 240 ... 250 V
KNX Medium: TP 256
Ausgangsspannung Bus: DC 28 ... 31 V SELV
Ausgangsstrom: 320 mA (alle Ausgänge)
Kurzschlussstrom: max. 1 A
Parallelbetrieb: ja
Meldeausgang: ja
Schaltspannung AC: 12 ... 230 V ~
Schaltspannung DC: 2 ... 30 V
Schaltstrom: 5 mA ... 2 A
Umgebungstemperatur: −5 ... +45 °C
Lager-/Transporttemperatur: −25 ... +75 °C
Relative Feuchte: max. 93 % (keine Betauung)
Einbaubreite: 72 mm (4 TE)
Anschlussart: Schraubklemmen

KNX Spannungsversorgung 320 mA

  • REG-Gehäuse 4 TE
  • ETS-Produktfamilie Systemgeräte
  • Produkttyp Spannungsversorgung
Bestimmungsgemäßer Gebrauch
  • Versorgung von KNX-Geräten mit Busspannung
  • Versorgung von Geräten mit Gleichspannung

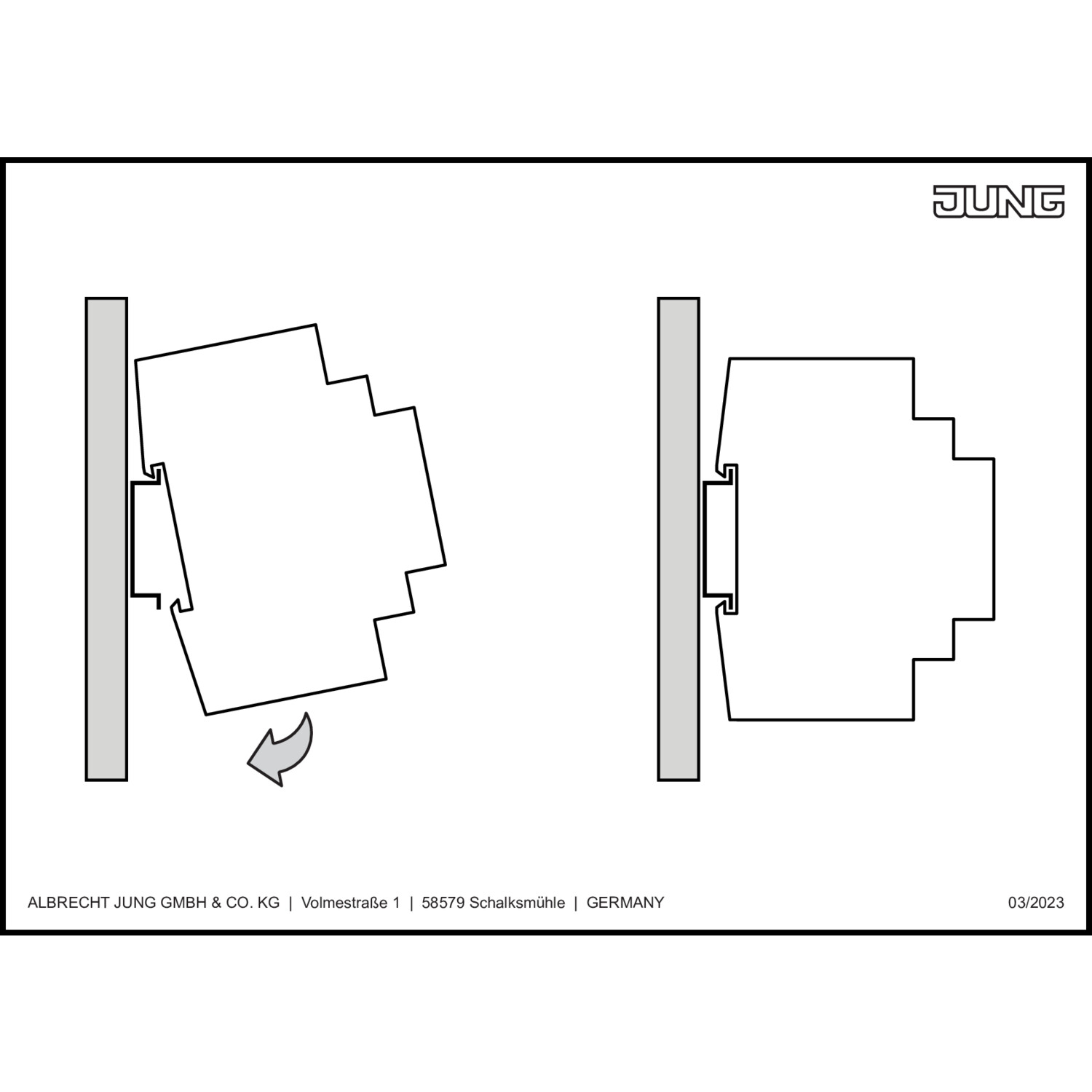

  • Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
Produkteigenschaften
  • Ausgang mit integrierter Drossel zur Versorgung von KNX-Buslinien
  • Ausgang DC 30 V zur Versorgung zusätzlicher Geräte
  • Nennstrom beliebig auf Ausgänge aufteilbar
  • Reset-Taste
  • Kurzschlussfest
  • Überspannungsfest
  • Leerlaufsicher
  • Geeignet für Betrieb in Anlagen mit Notstromversorgung
  • Potentialfreier Meldekontakt für Betriebs- und Diagnosemeldung
  • Mit identischer KNX-Spannungsversorgung parallelschaltbar (bis der maximale Kurzschlussstrom erreicht ist)
Technische Daten
  • Nennspannung: AC 200 ... 240 V ~
  • Netzfrequenz: 50/60 Hz
  • Verlustleistung (max. Belastung aller Ausgänge): max. 1,8 W
  • Wirkungsgrad: ca. 84 %
  • Nennspannung: DC 240 ... 250 V
  • KNX Medium: TP 256
  • Ausgangsspannung Bus: DC 28 ... 31 V SELV
  • Ausgangsstrom: 320 mA (alle Ausgänge)
  • Kurzschlussstrom: max. 1 A
  • Parallelbetrieb mit identischer Spannungsversorgung: ja
  • Schaltspannung AC: AC 12 ... 230 V ~
  • Schaltspannung DC: DC 2 ... 30 V
  • Schaltstrom: 5 mA ... 2 A
  • Umgebungstemperatur: −5 ... +45 °C
  • Lager-/Transporttemperatur: −25 ... +75 °C
  • Relative Feuchte: max. 93 % (keine Betauung)
  • Einbaubreite: 72 mm (4 TE)
  • Anschlussart: Schraubklemmen
  • feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Montageart: REG
Breite in Teilungseinheiten: 4
Max. Ausgangsstrom: 320 mA
Busspannung pufferbar: Nein
Mit LED-Anzeige: Ja
Weitere Details
Bussystem Powernet: Nein
Anzahl der integrierten Drosseln: 1
Anzahl der versorgbaren Linien: 1
Sekundärspannung: 30
