  6. AZI-0316.03 MDT Schaltaktor 3- fach, 4TE, REG, 16/20 A, 230 V AC, mit Wirkle

AZI-0316.03 MDT Schaltaktor 3- fach, 4TE, REG, 16/20 A, 230 V AC, mit Wirkle

32950093
8258621
1 Stk
4251916130855
DE
85371091
weitere Infos weitere Infos ausblenden
MDT
AZI-0316.03
beantwortete(n) Fragen weitere Varianten
KNX Schaltaktor 3-fach, 4TE REG, 16/20 A, 230 V AC, Wirkleistungszähler, 200 µF. Industrieausführung mit bistabilen Relais Strom max. 16/20 A, kapazitive Last max. 200 µF. Umfangreiche Funktionserweiterung. Integrierte True RMS Strom- und Spannungsmessung. Echter Wirkleistungszähler (Wh/kWh). Strommessbereich 10 mA ... 20 A. Wirkleistungs-, Blindleistungs-, Strom- und Spannungswerte. Taster für Handbetrieb und LED Anzeige je Kanal. Zeitfunktionen (Ein-/Ausschaltverzögerung, Treppenlichtfunktion). Schwellwertschaltfunktion und Verbrauchsschwellwerte. Priorität/Zwangsführung mit automatischer Rückfallzeit. Logische Verknüpfungen, 8 Szenen je Kanal. Betriebsstundenzähler. Erweiterte Statusfunktionen (invertiert, zyklisch, bei Sperre). Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. 4 mm² Anschlussklemmen. Alle L-Anschlüsse getrennt. 3 Jahre Produktgarantie.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der MDT Schaltaktor AZI-0316.03 ist ein hochmodernes Reiheneinbaugerät, das speziell für die Steuerung von elektrischen Lasten in modernen Gebäuden entwickelt wurde. Mit drei Ausgängen und einer maximalen Schaltleistung von 16/20 A bei 230 V AC ist dieser Aktor ideal für den Einsatz in anspruchsvollen Anwendungen. Er bietet eine integrierte Wirkleistungszählung, die eine präzise Erfassung des Energieverbrauchs ermöglicht. Der Strommessbereich reicht von 10 mA bis 20 A und gewährleistet eine hohe Messgenauigkeit von 2 %. Der Aktor ist mit umfangreichen Funktionen ausgestattet, darunter Zeitfunktionen, logische Verknüpfungen und Szenenfunktionen. Zudem verfügt er über eine Schutzart von IP20, was ihn für den Einsatz in trockenen Innenräumen geeignet macht. Die einfache Montage auf einer Hutschiene und die separate Anschlussklemmen je Kanal erleichtern die Installation erheblich. Der AZI-0316.03 ist die perfekte Lösung für moderne KNX-Systeme.

Produktinfos

Anzahl Ausgänge: 3
Strommeßbereich: 10 mA - 20 A
Messungenauigkeit: 2 %
Abtastrate: 2000 Messungen / 500 ms
Ohmsche Last: 16/20 A
Kapazitive Last: 200 µF bei 16 A
Spannung: 230 V AC
Maximaler Einschaltstrom: 600 A / 150 µs, 300 A / 600 µs
Glühlampen: 3680 W
HV- Halogenlampen: 3680 W
NV- Halogenlampen: 2000 W
Leuchtstofflampen unkompensiert: 3680 W
Leuchtstofflampen parallelkompensiert: 2500 W
Max. Anzahl EVG: 28
Mech. Schalthäufigkeit: 1.000.000
Summenstrombelastbarkeit des Aktors: 48 A
Spezifikation KNX Schnittstelle: TP-256
Verfügbare KNX Datenbanken: ab ETS 5
Max. Kabelquerschnitt Schraubklemme: 1x (0,5 - 4,0 mm²) 2x (0,5 - 2,5 mm²)
KNX Busklemme: Ø 0,8 mm, Massivleiter
Anzugsmoment Schraubklemme: 0,5 Nm
Versorgungsspannung: KNX Bus
Leistungsaufnahme KNX Bus: < 0,4 W
Umgebungstemperatur: 0 bis + 45 °C
Schutzart: IP20
Abmessungen REG: 4 TE
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

23176335
Preisanzeige nur nach Anmeldung
23174249
Preisanzeige nur nach Anmeldung
23176391
Preisanzeige nur nach Anmeldung
28154183
Preisanzeige nur nach Anmeldung
23176433
Preisanzeige nur nach Anmeldung
23176384
Preisanzeige nur nach Anmeldung
33153247
Preisanzeige nur nach Anmeldung
28154953
Preisanzeige nur nach Anmeldung
26389637
Preisanzeige nur nach Anmeldung
24286137
Preisanzeige nur nach Anmeldung
22381702
Preisanzeige nur nach Anmeldung
28931274
Preisanzeige nur nach Anmeldung
28102803
Preisanzeige nur nach Anmeldung
02174986
Preisanzeige nur nach Anmeldung
02123522
Preisanzeige nur nach Anmeldung
20665281
Preisanzeige nur nach Anmeldung
20595225
Preisanzeige nur nach Anmeldung
21024640
Preisanzeige nur nach Anmeldung
30236038
Preisanzeige nur nach Anmeldung
10147186
Preisanzeige nur nach Anmeldung

Download

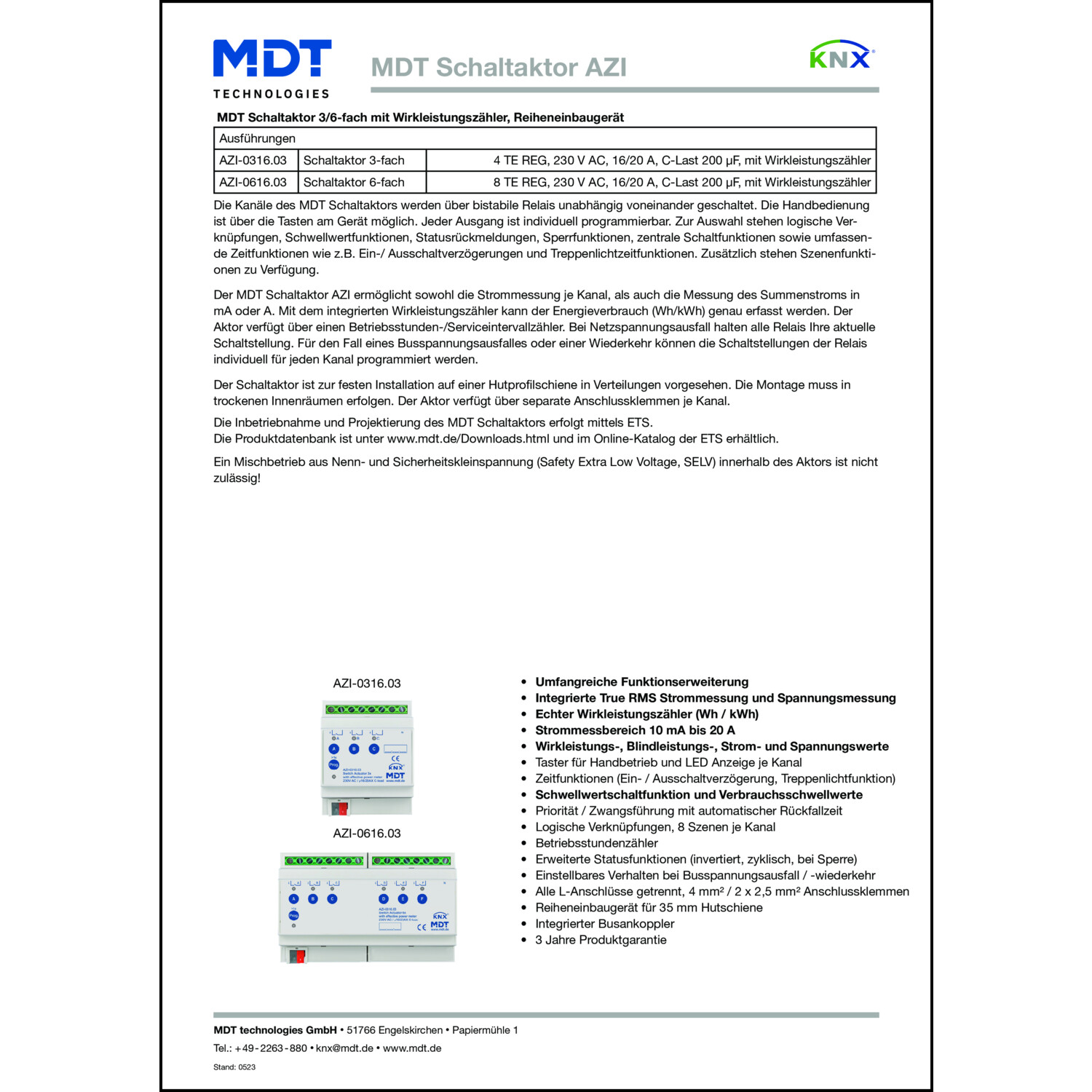

Produktdatenblatt

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 4
Max. Anzahl der Schaltausgänge: 3
Max. Schaltstrom: 20 A
Max. Schaltleistung: 3680 W
Bemessungsbetriebsspannung: 230|230 V
Vor Ort-/Handbedienung: Ja
Weitere Details
Mit LED-Anzeige: Ja
Geeignet für C-Last: Ja
Bemessungsstrom: 16 A
Verschiedene Phasen anschließbar: Ja
Busankopplung inklusive: Ja
Modulare Erweiterungsmöglichkeit: Nein
Schutzart (IP): IP20
Funk bidirektional: Nein
Busmodul abnehmbar: 0|
