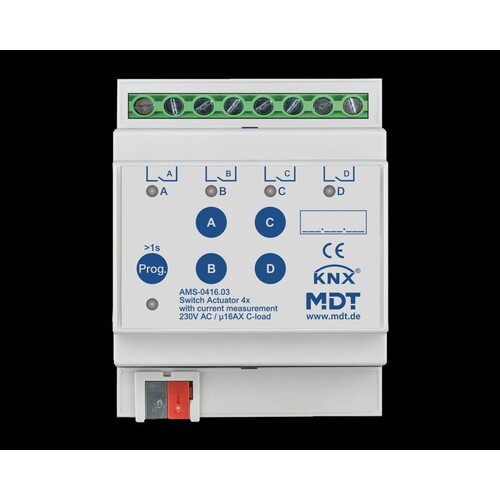

AMS-0416.03 MDT Schaltaktor 4- fach, 4TE, REG, 16 A, 230 V AC, C- Last mit S

32891300
1 Stk
4251916130824
DE
85371091
MDT
AMS-0416.03
beantwortete(n) Fragen weitere Varianten
KNX Schaltaktor 4-fach, 4TE REG, 16 A, 230 V AC, C-Last, Strommessung, 140 µF. Standardausführung mit bistabilen Relais Strom max. 16 A, kapazitive Last max. 140 µF. Umfangreiche Funktionserweiterung. Integrierte True RMS Strommessung. Strommessbereich 10 mA ... 16 A. Integrierte Zählerfunktion des Energieverbrauchs (Wh/kWh). Schnelle Reaktion,  1 s bei Master/Slave-Betrieb. Taster für Handbetrieb und LED Anzeige je Kanal. Zeitfunktionen (Ein-/Ausschaltverzögerung, Treppenlichtfunktion). Schwellwertschaltfunktion und Verbrauchsschwellwerte. Logische Verknüpfungen, 8 Szenen je Kanal. Betriebsstundenzähler. Erweiterte Statusfunktionen (invertiert, zyklisch, bei Sperre). Priorität/Zwangsführung mit automatischer Rückfallzeit. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. 4 mm² Anschlussklemmen. Alle L-Anschlüsse getrennt. 3 Jahre Produktgarantie.
Anmerkungen zur LIMMERT-KI

Der MDT Schaltaktor AMS-0416.03 ist ein hochentwickeltes Reiheneinbaugerät mit vier Ausgängen, das für die Steuerung von elektrischen Lasten in KNX-Systemen konzipiert ist. Mit einer maximalen Schaltleistung von 16 A und einer Betriebsspannung von 230 V AC ist der Aktor ideal für den Einsatz in modernen Automatisierungslösungen. Er bietet eine integrierte True RMS Strommessung mit einem Messbereich von 10 mA bis 16 A sowie eine Zählerfunktion zur Erfassung des Energieverbrauchs. Die Programmierung erfolgt über die Engineering Tool Software (ETS), und der Aktor unterstützt verschiedene logische Verknüpfungen und Zeitfunktionen. Mit einer kompakten Bauform von 4 TE ist der Schaltaktor für die Montage auf einer Hutprofilschiene geeignet und bietet eine einfache Handbedienung durch Tasten und LED-Anzeigen. Der MDT Schaltaktor AMS-0416.03 ist somit eine zuverlässige Wahl für anspruchsvolle Anwendungen in der Gebäudeautomation.

Produktinfos

Anzahl Ausgänge: 4
Strommessbereich: 10 mA ... 16 A
Messungenauigkeit: 2 %
Abtastrate: 2000 Messungen / 500 ms
Ohmsche Last: 16 A
Kapazitive Last: 140 µF
Spannung: 230 V AC
Maximaler Einschaltstrom: 600 A / 150 µs, 250 A / 600 µs
Maximale Schaltleistung (Glühlampen): 2500 W
Maximale Schaltleistung (HV-Halogenlampen): 2500 W
Maximale Schaltleistung (NV-Halogenlampen): 1500 W
Maximale Schaltleistung (Leuchtstofflampen unkompensiert): 2300 W
Maximale Schaltleistung (Leuchtstofflampen parallelkompensiert): 1300 W
Maximale Anzahl EVG: 20
Mechanische Schalthäufigkeit: 1.000.000
Summenstrombelastbarkeit: 64 A
KNX-Schnittstelle: TP-256 mit Long Frame Unterstützung ab ETS 5
Max. Kabelquerschnitt (Schraubklemme): 0,5 ... 4,0 mm²
KNX-Busklemme: Ø 0,8 mm, Massivleiter
Anzugsmoment Schraubklemme: 0,5 Nm
Versorgungsspannung: KNX-Bus
Leistungsaufnahme KNX-Bus typ.: < 0,3 W
Umgebungstemperatur: 0 ... 45 °C
Schutzart: IP20
Abmessungen REG (Teilungseinheiten): 4 TE
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

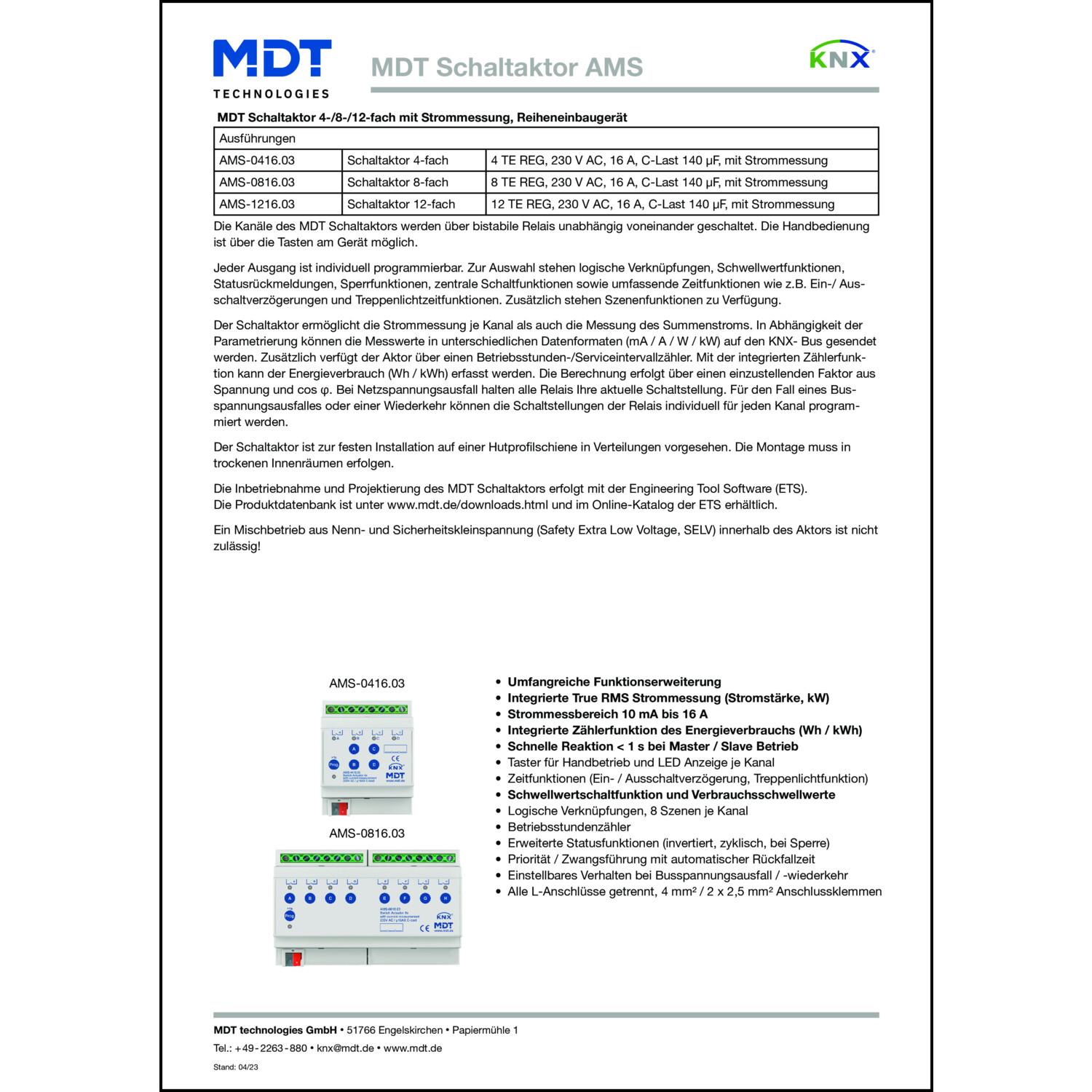

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 4
Max. Anzahl der Schaltausgänge: 4
Max. Schaltstrom: 16 A
Max. Schaltleistung: 2500 W
Bemessungsbetriebsspannung: 230|230 V
Vor Ort-/Handbedienung: Ja
Weitere Details
Mit LED-Anzeige: Ja
Geeignet für C-Last: Ja
Bemessungsstrom: 16 A
Verschiedene Phasen anschließbar: Ja
Busankopplung inklusive: Ja
Modulare Erweiterungsmöglichkeit: Nein
Schutzart (IP): IP20
Funk bidirektional: Nein
Busmodul abnehmbar: 0|
