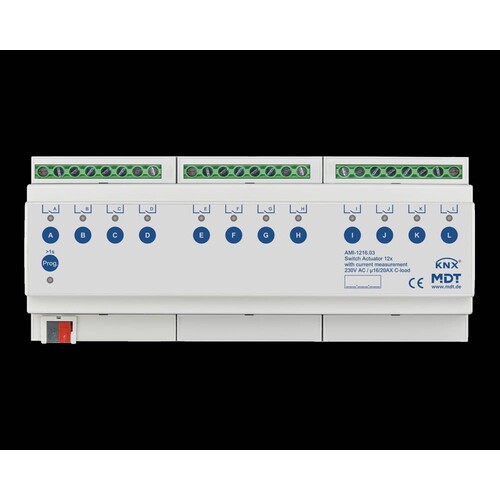

AMI-1216.03 MDT Schaltaktor 12 fach, 12TE, REG, 16/20A, 230VAC, C Last, Indu

23176328
8258617
1 Stk
2000231763284
4251916130817
4251916130527
DE
85371091
weitere Infos weitere Infos ausblenden
MDT
AMI-1216.03
beantwortete(n) Fragen weitere Varianten
KNX Schaltaktor 12-fach, 12TE REG, 16/20 A, 230VAC, C-Last, Strommessung, 200 µF. Industrieausführung mit bistabilen Relais Strom max. 16/20 A, kapazitive Last max. 200 µF. Umfangreiche Funktionserweiterung. Integrierte True RMS Strommessung. Strommessbereich 10 mA ... 20 A. Integrierte Zählerfunktion des Energieverbrauchs (Wh/kWh). Schnelle Reaktion,  1 s bei Master/Slave-Betrieb. Taster für Handbetrieb und LED Anzeige je Kanal. Zeitfunktionen (Ein-/Ausschaltverzögerung, Treppenlichtfunktion). Schwellwertschaltfunktion und Verbrauchsschwellwerte. Logische Verknüpfungen, 8 Szenen je Kanal. Betriebsstundenzähler. Erweiterte Statusfunktionen (invertiert, zyklisch, bei Sperre). Priorität/Zwangsführung mit automatischer Rückfallzeit. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. 4 mm² Anschlussklemmen. Alle L-Anschlüsse getrennt. 3 Jahre Produktgarantie.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der MDT Schaltaktor AMI-1216.03 ist ein leistungsstarker 12-fach Schaltaktor für die professionelle Gebäudeautomation. Mit einer maximalen Schaltleistung von 3680 W und einer Strommessung von 10 mA bis 20 A bietet er umfassende Möglichkeiten zur Überwachung und Steuerung elektrischer Lasten. Der Schaltaktor ist für die Montage auf einer Hutschiene konzipiert und eignet sich ideal für den Einsatz in trockenen Innenräumen. Dank der programmierbaren Ausgänge können verschiedene logische Verknüpfungen und Zeitfunktionen implementiert werden, was eine flexible Anpassung an individuelle Anforderungen ermöglicht. Die integrierte Zählerfunktion zur Erfassung des Energieverbrauchs (Wh/kWh) sowie die Möglichkeit zur Handbedienung machen ihn zu einer idealen Lösung für moderne KNX-Systeme. Mit einer hohen mechanischen Schalthäufigkeit von 1.000.000 Schaltzyklen und einer Schutzart von IP20 ist der AMI-1216.03 sowohl robust als auch zuverlässig.

Produktinfos

Anzahl Ausgänge: 12
Strommessbereich: 10 mA ... 20 A
Messungenauigkeit: 2 %
Abtastrate: 2000 Messungen / 500 ms
Ohmsche Last: 16/20 A
Kapazitive Last: 200 µF
Spannung: 230 V AC
Maximaler Einschaltstrom: 600 A / 150 µs, 300 A / 600 µs
Glühlampen: 3680 W
HV-Halogenlampen: 3680 W
NV-Halogenlampen: 2000 W
Leuchtstofflampen unkompensiert: 3680 W
Leuchtstofflampen parallelkompensiert: 2500 W
Max. Anzahl EVG: 28
Mechanische Schalthäufigkeit: 1.000.000
Summenstrombelastbarkeit: 128 A
Spezifikation KNX-Schnittstelle: TP-256 mit Long Frame Unterstützung ab ETS 5
Max. Kabelquerschnitt: 0,5 ... 4,0 mm²
Anzugsmoment Schraubklemme: 0,5 Nm
Versorgungsspannung: KNX-Bus
Leistungsaufnahme KNX-Bus: < 0,4 W
Umgebungstemperatur: 0 °C ... +45 °C
Schutzart: IP20
Abmessungen REG: 12 TE
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

27072032
Preisanzeige nur nach Anmeldung
23176391
Preisanzeige nur nach Anmeldung
28170318
Preisanzeige nur nach Anmeldung
26389644
Preisanzeige nur nach Anmeldung
26389637
Preisanzeige nur nach Anmeldung
23176223
Preisanzeige nur nach Anmeldung
22381702
Preisanzeige nur nach Anmeldung
28102103
Preisanzeige nur nach Anmeldung
23176433
Preisanzeige nur nach Anmeldung
21811267
Preisanzeige nur nach Anmeldung
23176384
Preisanzeige nur nach Anmeldung
23176314
Preisanzeige nur nach Anmeldung
22381716
Preisanzeige nur nach Anmeldung
24286137
Preisanzeige nur nach Anmeldung
23174263
Preisanzeige nur nach Anmeldung
28101844
Preisanzeige nur nach Anmeldung

Download

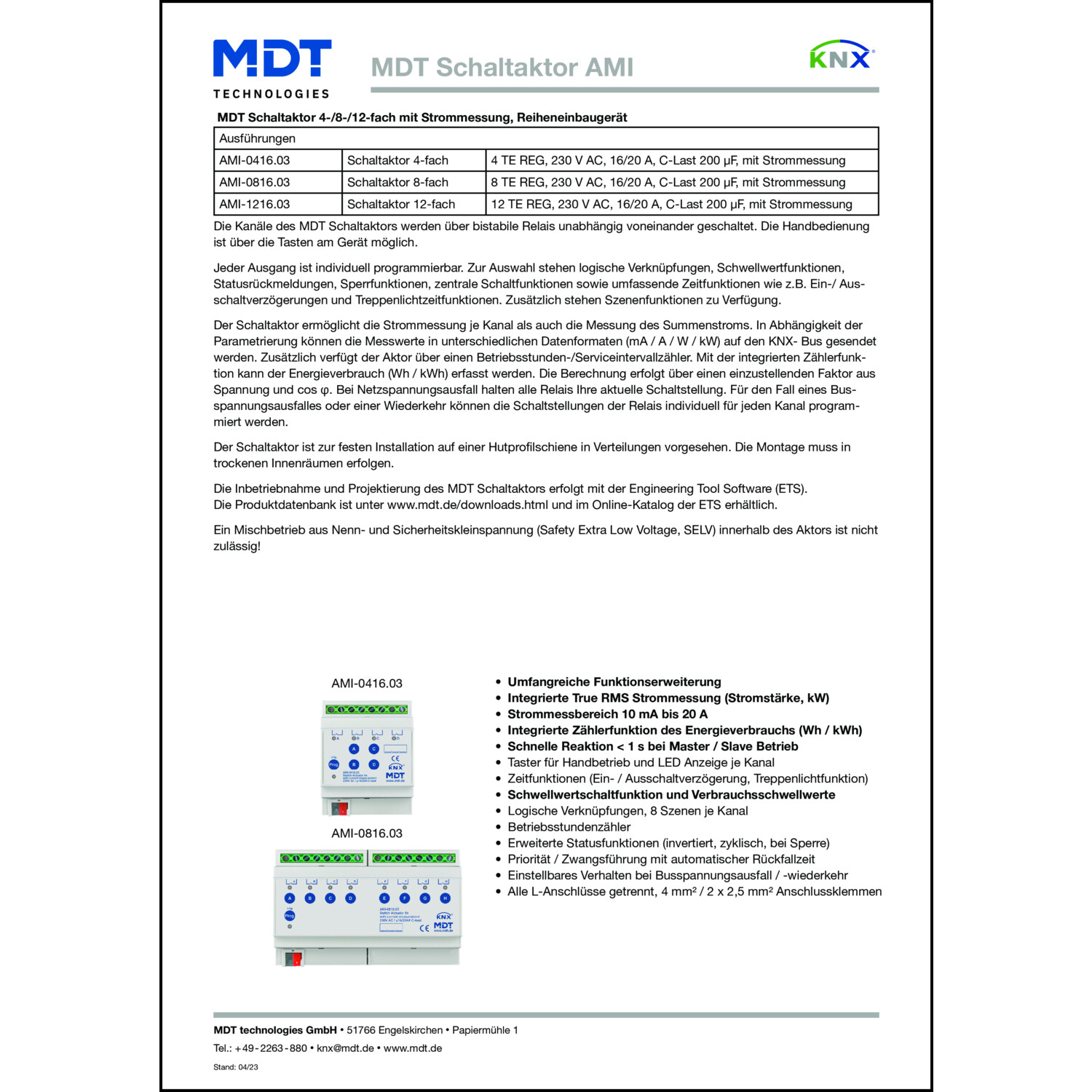

Produktdatenblatt

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 12
Max. Anzahl der Schaltausgänge: 12
Max. Schaltstrom: 20 A
Max. Schaltleistung: 3680 W
Bemessungsbetriebsspannung: 230|230 V
Vor Ort-/Handbedienung: Ja
Weitere Details
Mit LED-Anzeige: Ja
Anzahl der binären Eingänge: 0
Geeignet für C-Last: Ja
Bemessungsstrom: 16 A
Verschiedene Phasen anschließbar: Ja
Busankopplung inklusive: 1|
Modulare Erweiterungsmöglichkeit: Nein
Schutzart (IP): IP20
Funk bidirektional: Nein
Busmodul abnehmbar: Nein
