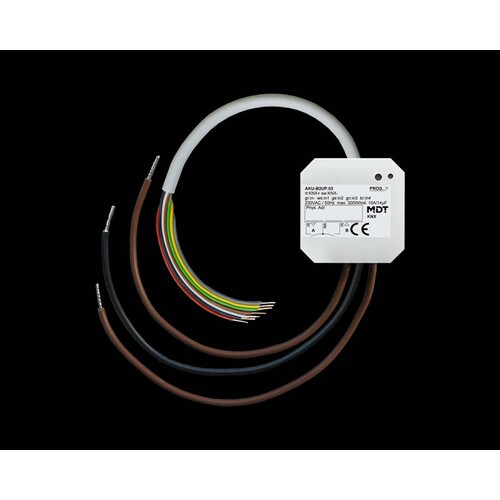

AKU-B2UP.03 MDT Universalaktor 2 fach, UP, 10A, 230VAC, 14µF, 2EVG mit 4 Binär

30588041
4305070
1 Stk
4251916130497
DE
85371091
weitere Infos weitere Infos ausblenden
MDT
AKU-B2UP.03
beantwortete(n) Fragen weitere Varianten
KNX Universalaktor 2-fach, UP, 10 A, 230 V AC, 14 µF, 2 EVG mit 4 Binäreingängen. Ausführung Unterputz, mit monostabilen Relais. Strom max. 10 A bei ohmscher Last, 14 µF / 2 EVG. Mit Sonnenstandsberechnung und Beschattung. Kann als Schaltaktor (2-fach) oder als Jalousieaktor (1-fach) eingesetzt werden. Heizungsansteuerung mit PWM 0-100 %. Praxisnahe Lüftungsfunktion (Fenster geöffnet/gekippt). Automatische Beschattung/Lamellennachführung mit Sonnenstandsberechnung. 4 Binäreingänge zum Anschließen von potentialfreien Kontakten (Taster, Schalter, Fensterkontakte). Zeitfunktionen (Ein-/Ausschaltverzögerung, Treppenlichtfunktion). Status Rückmeldungen für alle Kanäle (aktiv/passiv). Logische Verknüpfungen, 8 Szenen je Kanal. Zentralfunktionen und Sperrobjekte zur Zwangsführung. Betriebsart für Jalousie/Rollladen. Lauf-, Pausen- und Schrittzeit frei einstellbar. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Abmessungen (H x B x T): 41 x 41 x 22 mm. 3 Jahre Produktgarantie.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der MDT Universalaktor AKU-B2UP.03 ist ein vielseitiges Unterputzgerät, das als Schaltaktor mit 2 Ausgängen und 4 Binäreingängen konzipiert ist. Mit einer maximalen Schaltleistung von 10A und einer Betriebsspannung von 230VAC eignet sich dieses Gerät ideal für die Steuerung von elektrischen Lasten. Die integrierten Binäreingänge ermöglichen den Anschluss von Tastern und Fensterkontakten, während die programmierbaren Funktionen wie automatische Beschattung und Lüftungssteuerung eine flexible Anwendung in modernen Gebäudeautomationssystemen bieten. Die Abmessungen von 41 mm x 41 mm x 22 mm machen die Installation in Schalterdosen einfach und platzsparend. Der Universalaktor unterstützt eine Vielzahl von Funktionen, darunter Heizungsansteuerung mit PWM und individuelle Programmierung über die ETS. Mit einer Umgebungstemperatur von 0 bis +45 °C und einer Schutzart von IP20 ist der AKU-B2UP.03 für den Einsatz in trockenen Innenräumen geeignet.

Produktinfos

Anzahl der Eingänge: 4
Interne Kontaktspannung der Eingänge: 3,3 VDC
Max. Eingangsleitungslänge: 10 m
Anzahl Ausgänge: 2
Maximale Schaltleistung: 10 A
Kapazitive Last: 14 µF
Spannung: 230 VAC
Maximaler Einschaltstrom: 150 A / 150 µs
Maximale Last Glühlampen: 1500 W
Maximale Last HV-Halogenlampen: 1200 W
Maximale Last NV-Halogenlampen: 500 W
Maximale Last Leuchtstofflampen unkompensiert: 500 W
Maximale Last Leuchtstofflampen parallelkompensiert: 120 W
Max. Anzahl EVG: 2
Rollladenmotoren: 300 W
Mech. Schalthäufigkeit: 1.000.000
Absicherung: 10 A
Spezifikation KNX Schnittstelle: TP-256 mit Long Frame Unterstützung für ETS5
Kabelquerschnitt Anschlußkabel: 0,8 mm Ø, Massivleiter
Kabel für Ausgänge: 1,5 mm²
Versorgungsspannung: KNX Bus
Leistungsaufnahme KNX Bus typ.: <0,3 W
Umgebungstemperatur: 0 bis + 45 °C
Schutzart: IP 20
Abmessungen (B x H x T): 41 mm x 41 mm x 22 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

26389637
Preisanzeige nur nach Anmeldung
30236501
Preisanzeige nur nach Anmeldung
10175837
Preisanzeige nur nach Anmeldung
28157977
Preisanzeige nur nach Anmeldung
23176391
Preisanzeige nur nach Anmeldung
28170311
Preisanzeige nur nach Anmeldung
31152598
Preisanzeige nur nach Anmeldung
24521134
Preisanzeige nur nach Anmeldung
20977125
Preisanzeige nur nach Anmeldung
01218231
Preisanzeige nur nach Anmeldung
28931274
Preisanzeige nur nach Anmeldung
28931267
Preisanzeige nur nach Anmeldung
10001327
Preisanzeige nur nach Anmeldung
24910095
Preisanzeige nur nach Anmeldung
23176335
Preisanzeige nur nach Anmeldung
28102803
Preisanzeige nur nach Anmeldung
26001459
Preisanzeige nur nach Anmeldung
27803042
Preisanzeige nur nach Anmeldung
24286137
Preisanzeige nur nach Anmeldung
21811218
Preisanzeige nur nach Anmeldung

Download

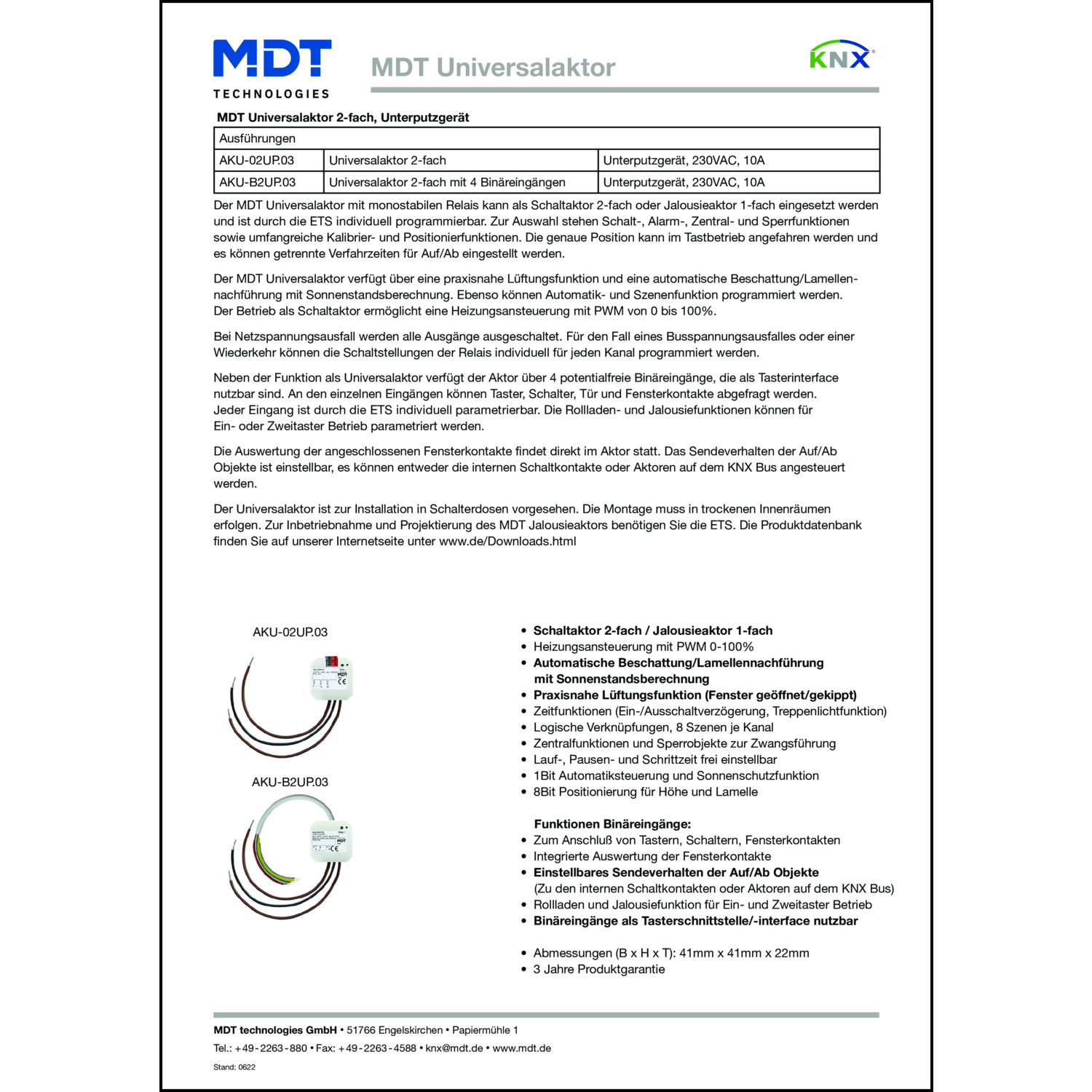

Produktdatenblatt

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: Unterputz
Max. Anzahl der Schaltausgänge: 2
Max. Schaltstrom: 10 A
Max. Schaltleistung: 1500 W
Bemessungsbetriebsspannung: 230|230 V
Vor Ort-/Handbedienung: Nein
Weitere Details
Mit LED-Anzeige: Nein
Anzahl der binären Eingänge: 4
Geeignet für C-Last: Nein
Bemessungsstrom: 10 A
Verschiedene Phasen anschließbar: Nein
Busankopplung inklusive: Ja
Modulare Erweiterungsmöglichkeit: 0|
Schutzart (IP): IP20
Funk bidirektional: Nein
Busmodul abnehmbar: Nein
