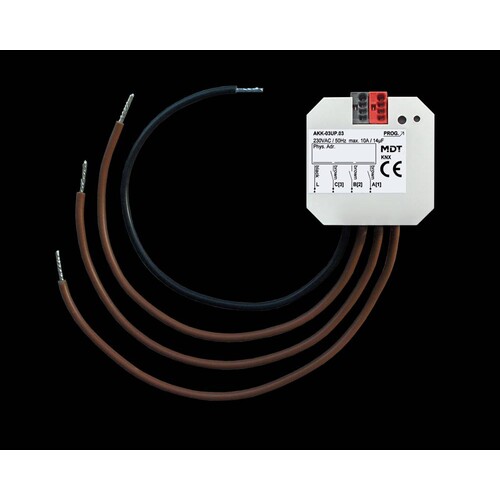

AKK-03UP.03 MDT Schaltaktor 3-fach UP Fan Coil

24274972
2401025
1 Stk
2000242749727
4251916130213
DE
85371091
MDT
AKK-03UP.03
beantwortete(n) Fragen weitere Varianten
KNX Schaltaktor 3-fach, UP, 10 A, 230 V AC, Kompakt, 14 µF, 2 EVG, Fan coil. Zum Einbau in die Schalterdose. Ausführung mit monostabilen Relais. Strom max. 10 A bei ohmscher Last, 14 µF / 2 EVG. Betriebsart - Fan coil:. Steuerung von 3-stufigen Ventilatoren/Gebläsekonvektoren. Ausgänge gegeneinander verriegelt (Wechselschaltung). Direktbetrieb über drei 1 Bit Objekte oder einzelnes 1 Bit Objekt (+/-). Automatikbetrieb via 1 Byte Stellwert (0-100 %). Einsetzbar für 2-Rohr/4-Rohrsysteme. Ausgangsobjekte zum Ansteuern von Heiz-/Kühlventilen. Tag/Nacht Funktion zum Begrenzen der Lüftungsstufe bei Nacht. Notbetrieb bei Ausfall der Stellgröße. Betriebsart - Schaltaktor:. Schließer- und Öffnerbetrieb. Zeitfunktionen (Ein-/Ausschaltverzögerung). Treppenlichtfunktion mit einstellbarer Vorwarnzeit. Status Rückmeldungen für alle Kanäle (aktiv/passiv). Logische Verknüpfungen, 8 Szenen je Kanal. Zentralfunktionen und Sperrobjekte zur Zwangsführung. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Einbau in Gebläsekonvektor/Abzweigdose. Abmessungen (H x B x T): 41 x 41 x 22 mm. Schneller Download der Applikation (long frame support ab ETS 5).
Anmerkungen zur LIMMERT-KI

Der MDT Schaltaktor AKK-03UP.03 ist ein leistungsstarker 3-fach Unterputz-Schaltaktor, der speziell für die Steuerung von 3-stufigen Ventilatoren und Gebläsekonvektoren konzipiert wurde. Mit einer maximalen Schaltleistung von 10 A und einer Betriebsspannung von 230 V AC bietet er eine zuverlässige Lösung für moderne KNX-Systeme. Die integrierten monostabilen Relais ermöglichen eine individuelle Steuerung von bis zu drei Verbrauchern. Der Schaltaktor unterstützt verschiedene Betriebsarten, einschließlich Schließer- und Öffnerbetrieb, und bietet zahlreiche Funktionen wie Zeitverzögerungen und Rückmeldefunktionen. Mit einem kompakten Design von 41 mm x 41 mm x 22 mm und einer Schutzart von IP 20 ist er ideal für die Installation in trockenen Innenräumen geeignet. Die ETS-Software ist erforderlich für die Inbetriebnahme und Projektierung, und der Schaltaktor bietet eine 3-jährige Produktgarantie.

Produktinfos

Anzahl Ausgänge: 3
Maximale Schaltleistung (ohmsche Last): 10 A
Kapazitive Last: 14 µF bei 10 A
Spannung: 230 V AC
Maximaler Einschaltstrom: 150 A / 150 µs
Glühlampen: 1500 W
HV-Halogenlampen: 1200 W
NV-Halogenlampen: 500 W
Leuchtstofflampen unkompensiert: 500 W
Leuchtstofflampen parallelkompensiert: 120 W
Max. Anzahl EVG: 2
Mechanische Schalthäufigkeit: 1.000.000
Summenstrombelastbarkeit des Aktors: 16 A
Absicherung: 10 A
KNX Schnittstelle: TP-256 mit Long Frame Unterstützung für ETS5
Verfügbare KNX Datenbanken: ETS 4/5
Maximaler Kabelquerschnitt: 0,8 mm Ø, Massivleiter
Versorgungsspannung: KNX Bus
Leistungsaufnahme KNX Bus: <0,3 W
Umgebungstemperatur: 0 bis +45 °C
Schutzart: IP 20
Abmessungen (B x H x T): 41 mm x 41 mm x 22 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

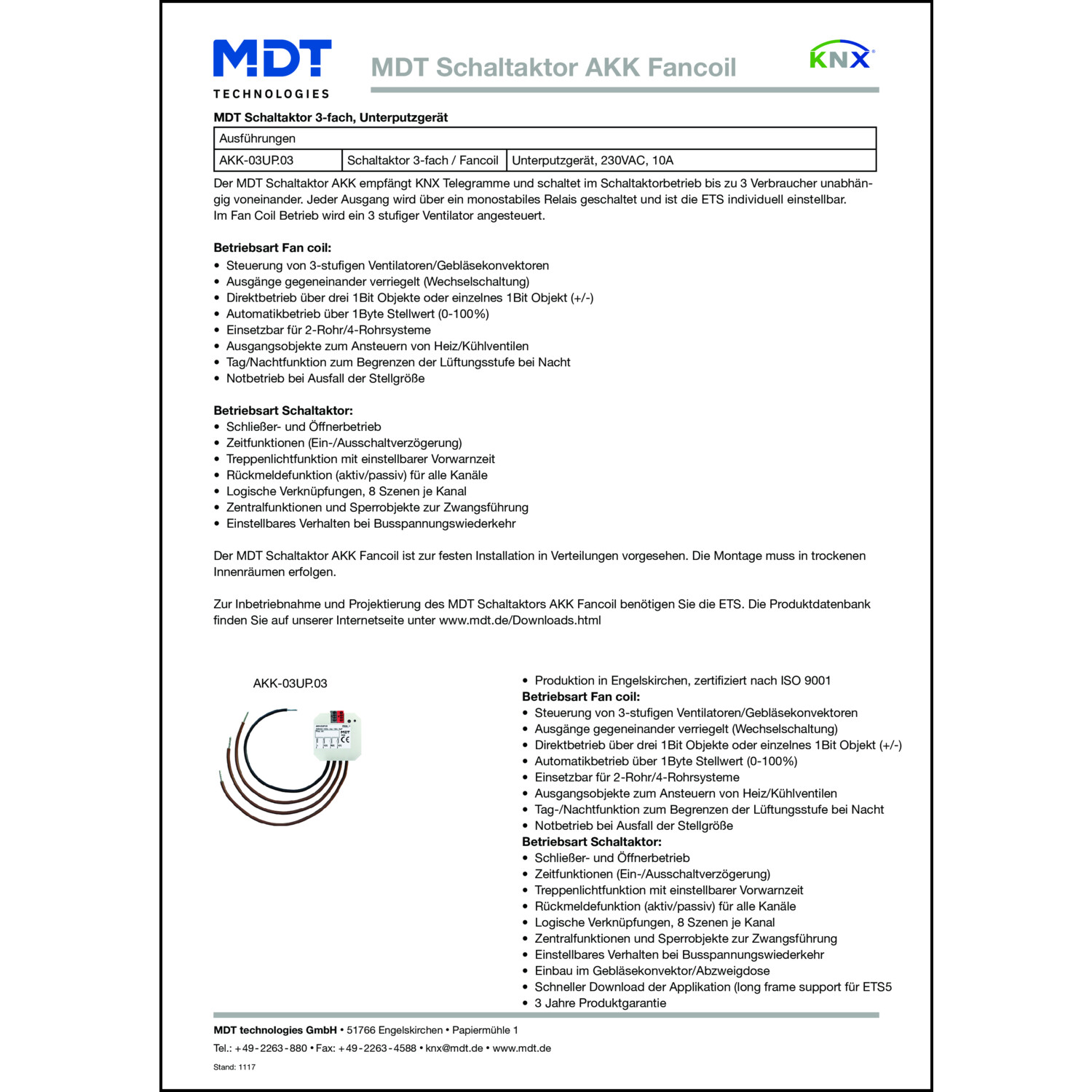

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: Unterputz
Max. Anzahl der Schaltausgänge: 3
Max. Schaltstrom: 10 A
Max. Schaltleistung: 1500 W
Bemessungsbetriebsspannung: 230|230 V
Vor Ort-/Handbedienung: Nein
Weitere Details
Mit LED-Anzeige: Ja
Anzahl der binären Eingänge: 0
Geeignet für C-Last: Nein
Ausgangsleistung: 2000 W
Bemessungsstrom: 10 A
Verschiedene Phasen anschließbar: 0|230
Busankopplung inklusive: Ja
Modulare Erweiterungsmöglichkeit: Nein
Schutzart (IP): IP20
Funk bidirektional: Nein
Busmodul abnehmbar: 0|
