503000 Gira Schalt /Jal.aktor 24f/12f 16 A REG Std KNX Secure

28236986
8224230
1 Stk
4010337060987
DE
85364900
weitere Infos weitere Infos ausblenden
Gira
503000
beantwortete(n) Fragen weitere Varianten

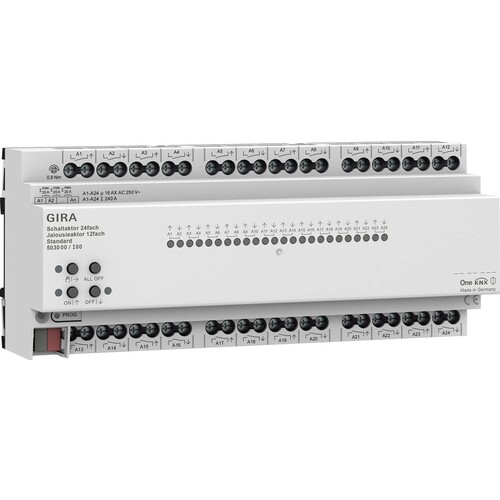

Schaltaktor 24fach 16 A / Jalousieaktor 12fach 16 A Standard für Gira One und KNX
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Gira Schalt-/Jal.aktor 503000 ist ein vielseitiger Aktor, der sowohl als Schaltaktor mit 24 Ausgängen als auch als Jalousieaktor mit 12 Ausgängen konfiguriert werden kann. Mit einer maximalen Schaltleistung von 16 A eignet sich dieser Aktor ideal für die Steuerung von Jalousien, Rollläden und anderen Verbrauchern im Gira One und KNX System. Die flexible Parametrierung ermöglicht Mischbetriebe und die Handbedienung der Ausgänge. Der Aktor unterstützt eine Vielzahl von Funktionen, darunter Sonnenschutz, Wind- und Regenalarme sowie eine programmierbare Ein- und Ausschaltverzögerung. Mit einer Prüfspannung von 4 kV und einer Nennspannung von 21 bis 32 V SELV bietet der Aktor hohe Sicherheit und Zuverlässigkeit. Die Montage erfolgt auf einer DIN-Hutschiene, und der Aktor ist KNX Data Secure kompatibel, was eine sichere Datenübertragung gewährleistet.

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Montageart: REG
Breite in Teilungseinheiten: 12 TE
Max. Anzahl der Schaltausgänge: 24
Max. Schaltstrom: 16 A
Stromaufnahme Gira One Bus: 4 bis 18 mA
Prüfspannung: 4 kV
Nennspannung KNX: DC 21 bis 32 V SELV
Schaltvermögen: AC 250 V, 16 A / AC1
Maximaler Einschaltstrom: 800 A (200 µs), 165 A (20 ms)
Strombelastbarkeit benachbarter Ausgänge: Summe 20 A
Anschlussleistung Ohmsche Last: 3000 W
Anschlussleistung Kapazitive Last: 16 A, max. 140 µF
Anschlussleistung Motoren (Jalousie oder Lüfter): 1380 W
Anschlussleistung Glühlampen: 2300 W
Anschlussleistung HV-Halogen: 2500 W
Anschlussleistung HV-LED-Lampen: typ. 400 W
Anschlussleistung gewickelter Trafo: 1200 VA
Anschlussleistung Tronic Trafo: 1500 W
Anschlussleistung Leuchtstofflampen unkompensiert: 1000 VA
Anschlussleistung Leuchtstofflampen 2300 VA: 2300 VA
Anschlussleistung Leuchtstofflampen parallelkompensiert: 1160 VA
Anschlussleistung Quecksilberdampflampen unkompensiert: 1000 W
Anschlussleistung Quecksilberdampflampen parallelkompensiert: 1160 W
Handbedienung der Ausgänge: Ja

Schaltaktor

  • Jalousie- oder Schaltbetrieb parametrierbar. Im Jalousiebetrieb werden jeweils die nebeneinanderliegenden Ausgänge (A1/A2, A3/A4...) zu einem Jalousieausgang zusammengefasst. Mischbetrieb an einem Aktor (bspw. A1 & A2 Jalousie, A3 & A4 Jalousie, A5 Schalten, A6 Schalten...) möglich.
  • Aktiv sendende Rück- oder Statusmeldungen lassen sich nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang global verzögern.
  • Handbedienung der Ausgänge unabhängig vom KNX mit intelligenten LED Zustandsanzeigen zur Energieeinsparung.
  • Bistabile Relais.
  • Versorgung aus KNX Bus, keine zusätzliche Spannungsversorgung erforderlich.
  • Vereinfachter Klemmanschluss (keine Klemmenüberlagerung).
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

25001802
Preisanzeige nur nach Anmeldung
28236979
Preisanzeige nur nach Anmeldung
24921407
Preisanzeige nur nach Anmeldung
21080410
Preisanzeige nur nach Anmeldung
28538489
Preisanzeige nur nach Anmeldung
23891162
Preisanzeige nur nach Anmeldung
25037488
Preisanzeige nur nach Anmeldung
02242123
Preisanzeige nur nach Anmeldung
02192507
Preisanzeige nur nach Anmeldung
28236944
Preisanzeige nur nach Anmeldung
02067732
Preisanzeige nur nach Anmeldung
02068054
Preisanzeige nur nach Anmeldung
01166102
Preisanzeige nur nach Anmeldung
32150567
Preisanzeige nur nach Anmeldung
02206941
Preisanzeige nur nach Anmeldung
24909990
Preisanzeige nur nach Anmeldung

Download

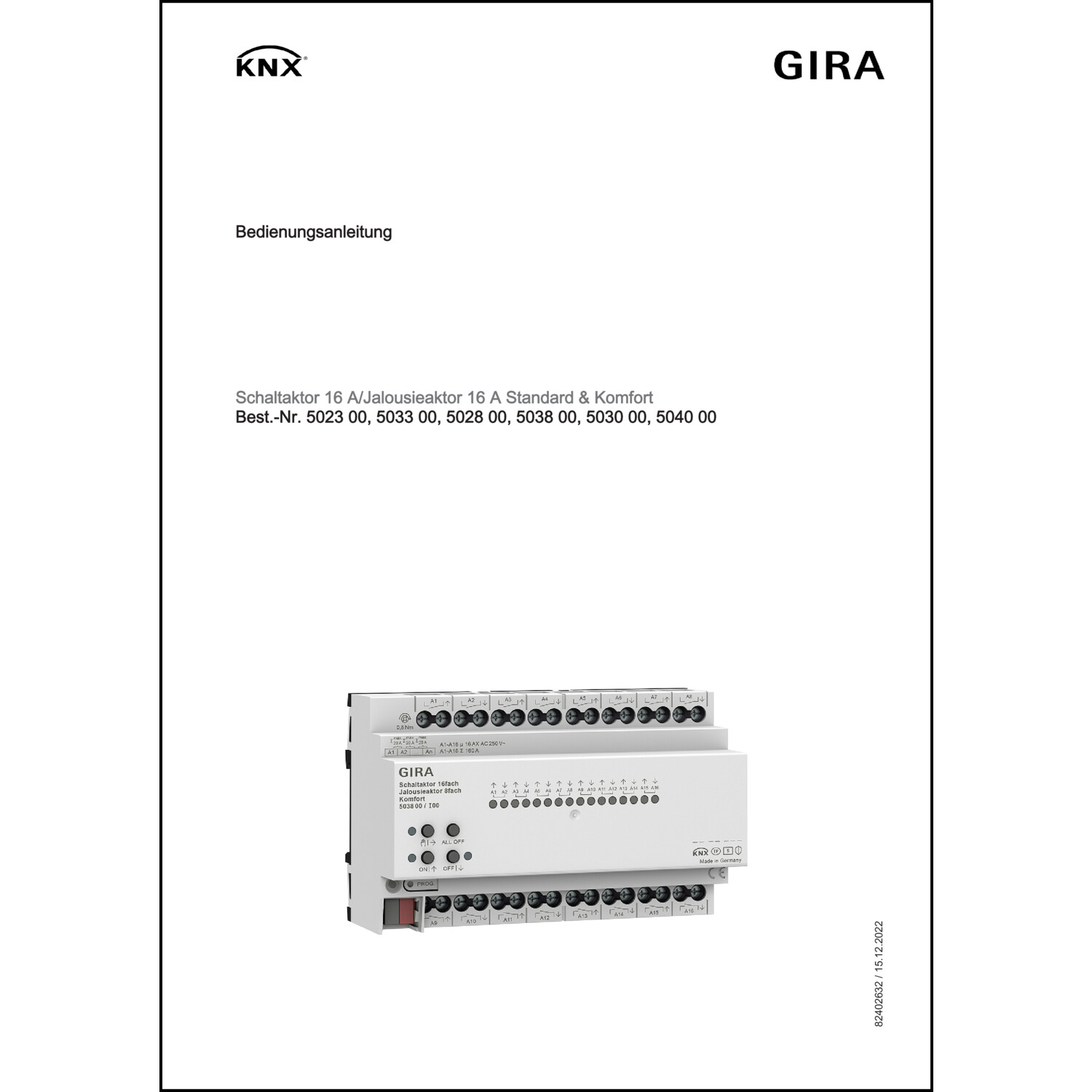

Gebrauchsanleitung

Produktdatenblatt

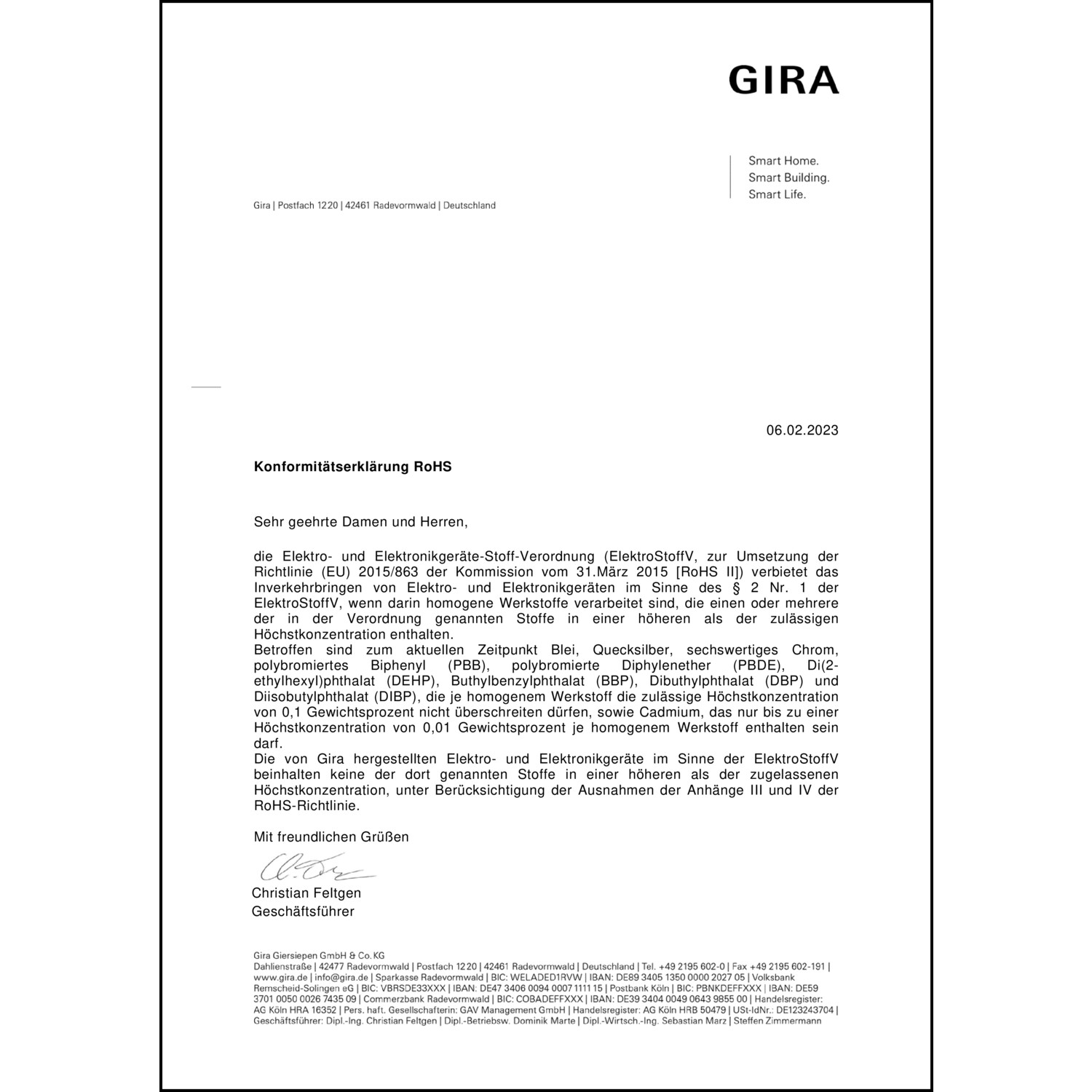

RoHS-Erklärung

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: REG
Breite in Teilungseinheiten: 12
Max. Anzahl der Schaltausgänge: 24
Max. Schaltstrom: 16 A
Vor Ort-/Handbedienung: Ja
Weitere Details
Mit LED-Anzeige: Ja
Geeignet für C-Last: Nein
Verschiedene Phasen anschließbar: Nein
Busankopplung inklusive: Nein
Schutzart (IP): IP20
Max. Anzahl der Jalousieausgänge: 12
Fernbedienung möglich: Nein
Ethernet: Nein
Externe Abfragespannung notwendig: Nein
LED ansteuern: Nein
Funktion Schalten: Ja
