31100001 ELTAKO PL-SAM1L Powerline Stromstoss/Schaltrel. 1Kanal 53x43x25mm

31100001 ELTAKO PL-SAM1L Powerline Stromstoss/Schaltrel. 1Kanal 53x43x25mm

Artikelnummer: 22146257

Katalog Art.Nr.: 1547975

VPE: 1 Stk

EAN: 4010312316665

Herkunftsland: CN

Zolltarifnr.: 85269200

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 31100001

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

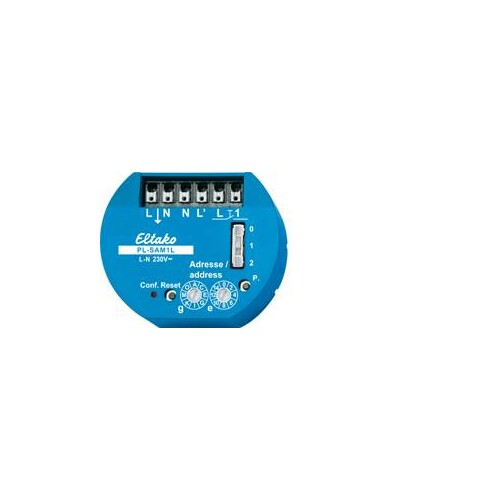

Powerline-Aktor 1 Kanal mit Sensoreingang. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Als Stromstoßschalter oder Relais verwendbar. 1 Schließer nicht potenzialfrei 10A/250V AC, Glühlampen 2000 Watt. Sensoreingang 230V. Stand-by-Verlust nur 0,5 Watt. Zum Steuern und Schalten an gleicher Stelle. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementadresse e mit 16 numerischen Werten von 0 bis 15. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Sensoreingang wirkt als Taster (Stromstoßschalter). Stellung 1: Sensoreingang wirkt als Schließer (Relais). Stellung 2: Ein Wechselschalter wird wie ein Taster ausgewertet. Über die PC-Software SIENNA-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Damit kann auch eine weitere Konfiguration eingestellt werden, die über die Drehschalter nicht verfügbar ist: Stellung 3: Sensoreingang wirkt als Öffner (Relais invers). Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin. Funktionen gemäß Bedienungsanleitung. Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Eltako PL-SAM1L Powerline Aktor ist ein vielseitiger 1-Kanal Stromstoßschalter oder Relais, ideal für die Unterputzmontage in 58mm-Schalterdosen. Mit kompakten Abmessungen von 53 x 43 x 25 mm bietet dieser Aktor eine maximale Schaltleistung von 2000 W und einen Schaltstrom von 10 A. Der Stand-by-Verlust beträgt lediglich 0,5 W, was ihn zu einer energieeffizienten Lösung macht. Der PL-SAM1L ist für den Betrieb in einem Temperaturbereich von -20°C bis +50°C geeignet und kann in einem Lagerbereich von -25°C bis +70°C aufbewahrt werden. Der Sensoreingang von 230 V ermöglicht eine einfache Steuerung und Integration in bestehende Systeme. Zudem bietet der Aktor eine benutzerfreundliche Adresszuweisung über Drehschalter und eine LED-Anzeige für Aktivitäten.
