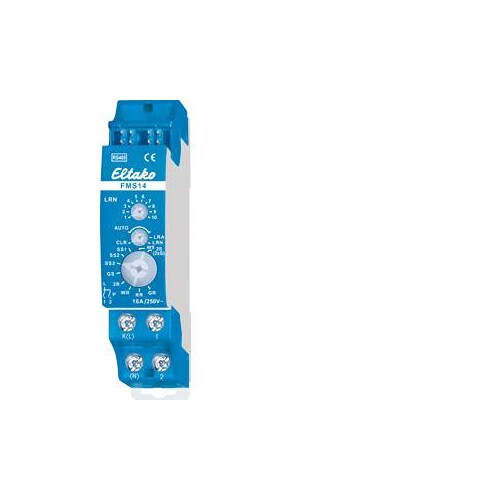

30014003 Eltako FMS14 RS485-Bus-Aktor Multifunktions-Stromstoß-Schaltrelais

20597038
4407443
1 Stk
4010312313725
CN
85269200
30014003
beantwortete(n) Fragen weitere Varianten
Multifunktions-Stromstoß-Schaltrelais, 1+1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 400W, Glühlampen 2000W, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1-0,6 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Maximalstrom als Summe über beide Kontakte 16A bei 230V. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Sind die 2 Relais des FMS14 eingeschaltet, werden 0,6 Watt benötigt. Mit dem oberen und dem mittleren Drehschalter werden die Sensoren eingelernt. Für den Normalbetrieb werden der mittlere Drehschalter anschließend auf AUTO und der untere Drehschalter auf die gewünschte Funktion gestellt: 2S = Stromstoßschalter mit 2 Schließern. (2xS) = 2-fach Stromstoßschalter mit je einem Schließer. WS = Stromstoßschalter mit 1 Schließer und 1 Öffner (Stand-by-Verlust 0,3W). SS1 = Serienschalter 1 + 1 Schließer mit Schaltfolge 1. SS2 = Serienschalter 1 + 1 Schließer mit Schaltfolge 2. SS3 = Serienschalter 1 + 1 Schließer mit Schaltfolge 3. GS = Gruppenschalter 1 + 1 Schließer. 2R = Schaltrelais mit 2 Schließern. WR = Schaltrelais mit 1 Schließer und 1 Öffner (Stand-by-Verlust 0,3W). RR = Schaltrelais (Ruhestromrelais) mit 2 Öffnern (Stand-by-Verlust 0,5W). GR = Gruppenrelais 1 + 1 Schließer. Schaltfolge SS1: 0 - Kontakt 1(K-1) - Kontakt 2(K-2) - Kontakte 1 + 2. Schaltfolge SS2: 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2. Schaltfolge SS3: 0 - Kontakt 1 - Kontakte 1 + 2. Schaltfolge GS: 0 - Kontakt 1 - 0 - Kontakt 2. GR: Relais mit wechselnd schließendem Kontakt. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungs­anleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
Anmerkungen zur LIMMERT-KI

Der Eltako FMS14 RS485-Bus-Aktor ist ein multifunktionales Stromstoß-Schaltrelais, das mit einer maximalen Schaltleistung von 2000 W und einem maximalen Schaltstrom von 16 A arbeitet. Dieses Reiheneinbaugerät ist für die Montage auf einer DIN-EN 60715 TH35 Tragschiene konzipiert und hat eine Breite von nur 18 mm und eine Tiefe von 58 mm. Mit der patentierten Eltako-Duplex-Technologie ermöglicht es eine bidirektionale Steuerung und minimiert den Stand-by-Verlust auf lediglich 0,1-0,6 Watt. Der FMS14 kann LED-Lampen bis zu 400 W sowie Glühlampen bis zu 2000 W schalten und ist ideal für Anwendungen in modernen Automatisierungssystemen. Der Anschluss erfolgt über den Eltako-RS485-Bus, und die Sensoren können einfach über die integrierten Drehschalter eingelernt werden. Dieses Gerät ist eine hervorragende Wahl für effiziente und langlebige Schaltlösungen in der Gebäudetechnik.

Produktinfos

Max. Schaltstrom: 16 A
Max. Schaltleistung: 2000 W
Bemessungsbetriebsspannung: 230 V
Stand-by-Verlust: 0,1-0,6 W
Breite: 18 mm
Tiefe: 58 mm
Montageart: Reiheneinbaugerät (DIN-EN 60715 TH35)
Anschluss: ELTAKO-RS485-Bus
Anzahl der Schließer: 2 (potenzialfrei)
LED-Lampen: bis 400 W
Glühlampen: 2000 W
Bidirektional: Ja
Vor Ort-/Handbedienung: Nein
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Bussystem KNX: Nein
    Bussystem KNX-RF (Funk): Nein
    Bussystem Funkbus: Ja
    Bussystem LON: Nein
    Bussystem Powernet: Nein
    Andere Bussysteme: ohne
    Montageart: REG
    Breite in Teilungseinheiten: 1
    Max. Anzahl der Schaltausgänge: 1
    Max. Schaltstrom: 16 A
    Max. Schaltleistung: 2000 W
    Bemessungsbetriebsspannung: 12|12 V
    Vor Ort-/Handbedienung: Nein
    Weitere Details
    Mit LED-Anzeige: Nein
    Ausgangsleistung: 2000 W
    Bemessungsstrom: 16 A
    Verschiedene Phasen anschließbar: Nein
    Busankopplung inklusive: Ja
    Modulare Erweiterungsmöglichkeit: Nein
    Schutzart (IP): IP20
    Funk bidirektional: Ja
    Busmodul abnehmbar: Ja
    Leistungsaufnahme: 0.6
    Max. Schaltleistung LED: 400
