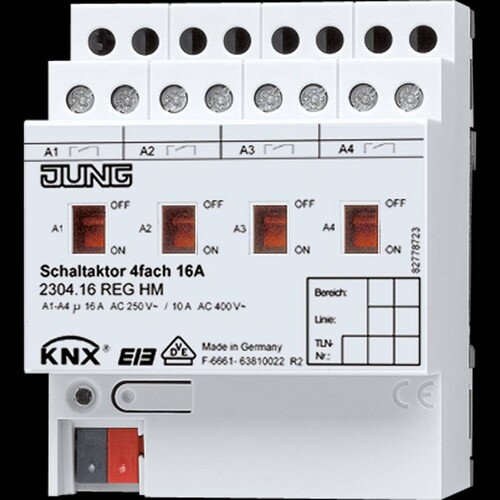

2304.16REGHM Jung Schaltaktor 4fach

24000138
8323946
1 Stk
4011377020917
DE
85371098
2304.16REGHM
beantwortete(n) Fragen weitere Varianten

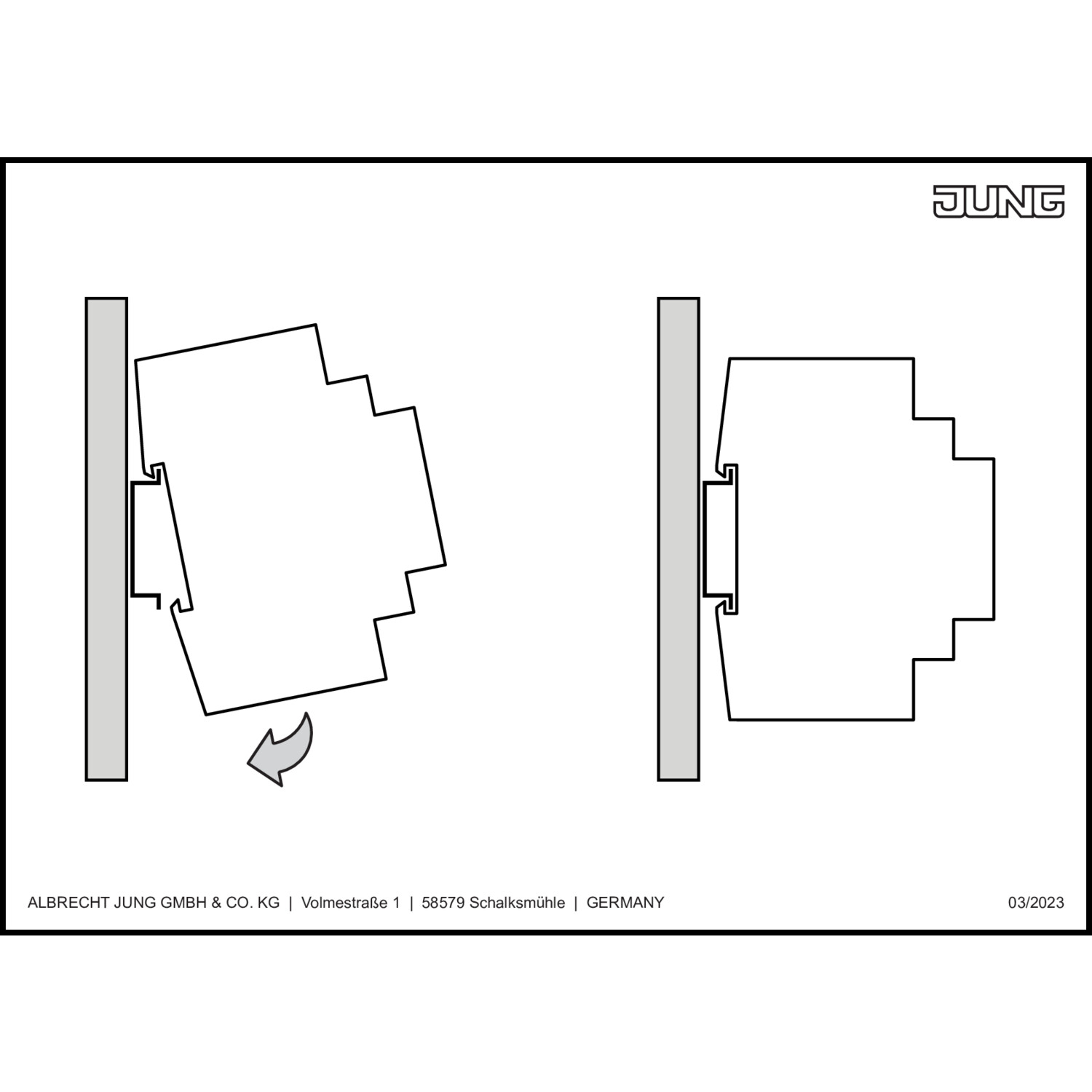

REG-Gehäuse 4 TE, 4 Schließer mit mechanischer Handbetätigung und Statusanzeige ETS-Produktfamilie Ausgabe, Produkttyp Binärausgang 4fach Bestimmungsgemäßer Gebrauch, Schalten elektrischer Verbraucher AC 110 ... 230 V oder AC/DC 24 V mit potentialfreien Kontakten Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften, Manuelle Betätigung der Relais unabhängig vom Bus Schließer- oder Öffnerbetrieb, Logische Verknüpfung und Zwangsführung Rückmeldung Schalten (nur Busbetrieb), Schaltstellungsanzeige Zentrale Schaltfunktion mit Sammelrückmeldung, Sperrfunktion für jeden Kanal Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung, Einbindung in Lichtszenen Betriebsstundenzähler, über Bus konfigurierbar, Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsschaltung Keine zusätzliche Stromversorgung erforderlich
Anmerkungen zur LIMMERT-KI

Der Jung Schaltaktor 2304.16 REGHM ist ein hochmoderner 4-fach Schaltaktor, der speziell für den Einsatz im KNX-Bussystem entwickelt wurde. Mit einer kompakten Bauweise von 72 mm Breite (4 TE) ermöglicht er die Montage auf DIN-Schienen gemäß EN 60715. Der Schaltaktor kann elektrische Lasten von 110 bis 230 V AC oder 24 V AC/DC steuern und bietet maximale Schaltströme von bis zu 16 A. Die manuelle Betätigung der Relais erfolgt unabhängig vom Bus, was eine flexible Nutzung gewährleistet. Zudem bietet der Schaltaktor eine Vielzahl von Funktionen, darunter Zeitfunktionen, zentrale Schaltfunktionen und die Integration in Lichtszene. Mit einer Umgebungstemperatur von −5 bis +45 °C ist er für den Einsatz in verschiedenen Umgebungen geeignet und benötigt keine zusätzliche Stromversorgung.

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF: Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Montageart: REG
Breite in Teilungseinheiten: 4 TE
Max. Anzahl der Schaltausgänge: 4
Max. Schaltstrom: 16 A
Max. Schaltleistung: 3680 W
Bemessungsbetriebsspannung: 110 ... 230 V AC / 24 V AC/DC
Umgebungstemperatur: −5 ... +45 °C
Lagertemperatur: −25 ... +70 °C
Montagebreite: 72 mm
Anschlussmodus: Schraubklemmen
Schaltspannung AC: 250 / 400 V
Schaltspannung DC: 12 ... 24 V
Min. Schaltstrom: 100 mA
Schaltstrom 230 V AC1: 16 A
Schaltstrom 230 V AC3: 10 A
Schaltstrom 400 V AC1: 10 A
Schaltstrom 400 V AC3: 6 A
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Montageart: REG
Breite in Teilungseinheiten: 4
Max. Anzahl der Schaltausgänge: 4
Max. Schaltstrom: 16 A
Max. Schaltleistung: 3680 W
Bemessungsbetriebsspannung: 21|32 V
Vor Ort-/Handbedienung: Ja
Weitere Details
Mit LED-Anzeige: Nein
Geeignet für C-Last: Ja
Verschiedene Phasen anschließbar: Ja
Busankopplung inklusive: Ja
Modulare Erweiterungsmöglichkeit: Nein
