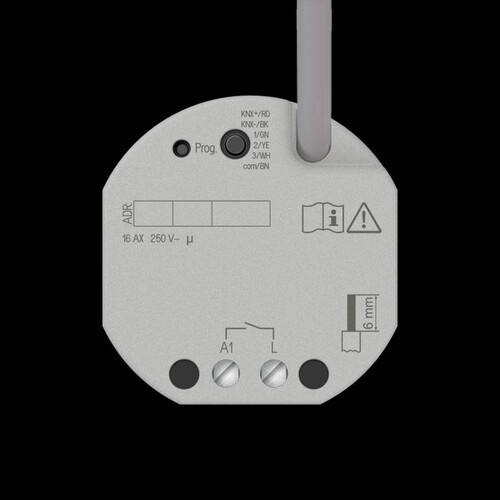

230011SU EURO UNITECH KNX Schaltaktor UP 1fach

10169229
3905697
1 Stk
4011377194830
DE
85371098
230011SU
beantwortete(n) Fragen weitere Varianten

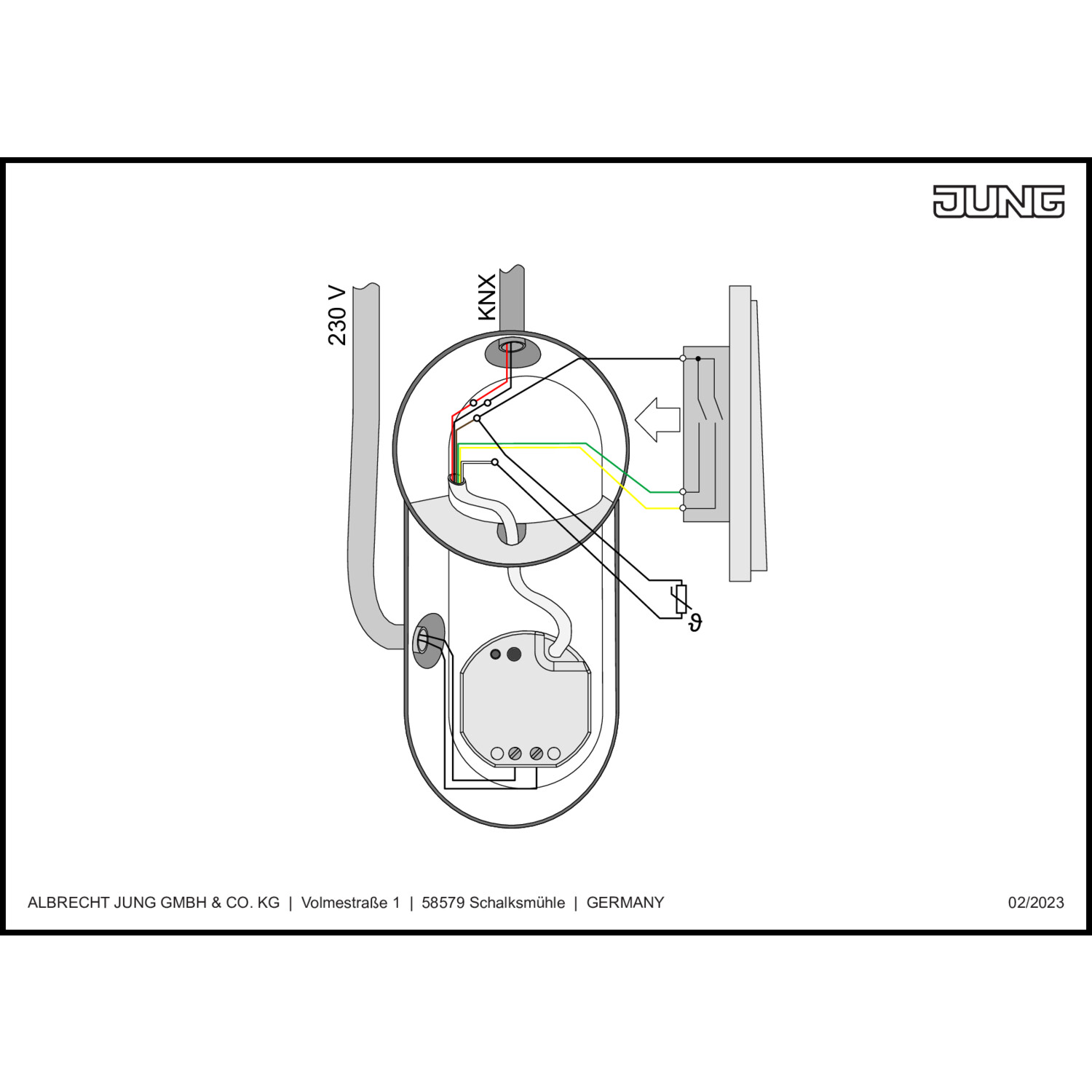

ETS-Produktfamilie Ausgabe, Produkttyp Binärausgang 1fach Bestimmungsgemäßer Gebrauch, Schalten elektrischer Verbraucher über Relaiskontakt Einlesen von Schaltzuständen von Installationsschaltern oder -tastern und anderen potentialfreien Kontakten an Eingängen 1...3, Signalauswertung von Betauungssensoren (Art.-Nr.: BTS 01) und Leckagesensoren (Art.-Nr.: LES 01) an Eingängen 1...3 Erfassen von Temperaturwerten über NTC-Temperaturfühler (Art.-Nr.: FF NTC, FF 7.8) an Eingang 3, Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Ausgang über KNX-Telegramme oder Nebenstelleneingänge bedienbar, Drei Nebenstelleneingänge zum Anschluss potentialfreier Kontakte oder Betauungs-/Leckagesensoren. NTC-Temperaturfühler an Eingang 3 anschließbar. Versorgung über Bus, keine zusätzliche Versorgungsspannung notwendig, KNX Data Secure kompatibel ab ETS 5.7.3 Updatefähig mit ETS Service-App,   Eigenschaften Schalterbetrieb, Schließer- oder Öffnerbetrieb Rückmeldefunktion, Logische Verknüpfung und Zwangsführung Zentrale Schaltfunktion, Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung Szenenfunktion, Betriebsstundenzähler  , Eigenschaften Nebenstelleneingang Bedienfunktionen Schalten, Dimmen (inkl. Farbtemperaturdimmen), Jalousiesteuerung, Wertgeber (1-Byte, 2-Byte, 3-Byte und 6-Byte inkl. RGBW- und Farbtemperaturvorgaben), Szenennebenstelle etc., Sperrfunktion Entprellzeit einstellbar,   Eigenschaften Logik, Logikgatter Umsetzer (Konvertierung), Sperrglied Vergleicher, Grenzwertschalter
Anmerkungen zur LIMMERT-KI

Der EURO UNITECH KNX Schaltaktor UP 1fach ist ein hochentwickelter Binärausgang, der speziell für die Steuerung elektrischer Verbraucher über Relaiskontakte konzipiert wurde. Mit einer kompakten Baugröße von 48 x 50 x 28 mm und einer Umgebungstemperatur von −5 bis +45 °C ist er ideal für die Unterputzmontage in Gerätedosen nach DIN 49073 geeignet. Der Schaltaktor bietet eine Nennspannung von DC 21 bis 32 V und benötigt keine zusätzliche Versorgungsspannung, da er über den Bus versorgt wird. Mit einer maximalen Schaltleistung von 2300 W und einem Schaltstrom von bis zu 16 A ist er vielseitig einsetzbar. Die drei Nebenstelleneingänge ermöglichen das Einlesen von Schaltzuständen und die Anbindung von Sensoren, was ihn zu einer flexiblen Lösung für moderne Gebäudeautomatisierung macht. Der KNX Schaltaktor ist zudem KNX Data Secure kompatibel und updatefähig mit der ETS Service-App.

Produktinfos

Umgebungstemperatur: −5 ... +45 °C
Lager-/Transporttemperatur: −25 ... +70 °C
Maße (B x H x T): 48 x 50 x 28 mm
KNX Medium: TP 256
Inbetriebnahmemodus: S-Mode
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: 5 ... 18 mA
Anschluss KNX: Anschlussklemme an Steuerleitung
Anschlussart: Schraubklemmen
Schaltspannung: AC 250 V ~
Schaltstrom: 16 A
Einschaltstrom 200 µs: max. 800 A
Einschaltstrom 20 ms: max. 165 A
Ohmsche Last: 2500 W
Kapazitive Last: max. 16 A (140 µF)
Motoren: 1380 VA
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
HV-LED-Lampen: max. 400 W
NV-Halogenlampen mit elektronischen Trafos: 1500 W
induktiven Trafos: 1200 VA
Kompaktleuchtstofflampen unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4 mm²
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²
Eingänge: 3
Gesamtlänge Nebenstellenleitung: max. 10 m
Leitungstyp: J-Y(St)Y
Abfragespannung Nebenstelleneingänge: ca. 5 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Montageart: Unterputz
Max. Anzahl der Schaltausgänge: 1
Max. Schaltleistung: 2300 W
Bemessungsbetriebsspannung: 21|32 V
Vor Ort-/Handbedienung: Nein
Weitere Details
Mit LED-Anzeige: Nein
Anzahl der binären Eingänge: 2
Geeignet für C-Last: Ja
Verschiedene Phasen anschließbar: 0|
Busankopplung inklusive: Ja
Modulare Erweiterungsmöglichkeit: Nein
