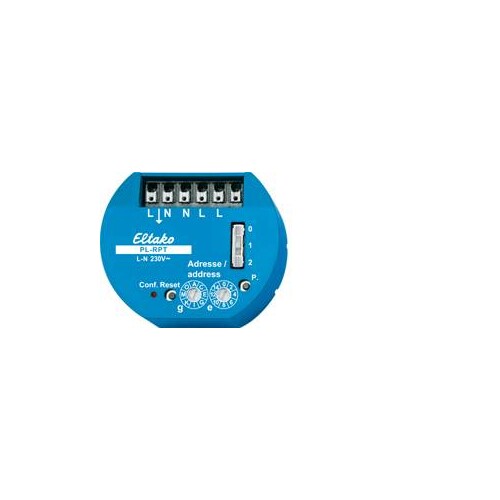

31000030 Eltako PL RPT Powerline-Repeater

28852677
2265871
1 Stk
4010312324103
CN
85269200
31000030
beantwortete(n) Fragen weitere Varianten
Powerline-Repeater. 53x43mm, 25mm tief, für Montage in 58mm-Schalterdosen. Stand-by-Verlust nur 0,5 Watt. Mit dem Repeater können größere Reichweiten erzielt werden. Bei Kabellängen > 300m wird der Repeater typischerweise in einer Verteilung zwischen dem Sensor und Aktor plaziert. Der Repeater wiederholt Kommandos von Sensoren mit der gleichen Adresse g, e. Rückmeldungen der Aktoren werden nicht wiederholt. Für die Adresszuweisung befinden sich auf der Vorderseite zwei Drehschalter: Der linke Drehschalter bestimmt die Gruppenadresse g mit 16 alphabetischen Werten von A bis P. Der rechte Drehschalter bestimmt die Elementaradresse e mit 16 numerischen Werten. Oberhalb davon befindet sich ein Schiebeschalter als Konfigurationsschalter mit den Stellungen 0, 1 und 2. Stellung 0: Zentralbefehle werden wiederholt, umabhängig von der Adresse e des Repeaters. Bei Adresse g, e = 0 werden nur Zentralkommandos wiederholt. Stellung 1: Bei Adresse g, e = 0 am Repeater werden alle Kommandos der Gruppe g wiederholt. Stellung 2: Nicht belegt. Über die PC-Software Sienna-Professional kann auf alle Einträge und Konfigurationen auch über das Stromnetz zugegriffen werden. Adressen können unter Spannung oder ohne Spannung geändert werden. Links von den Drehschaltern befindet sich eine rote LED, welche alle Aktivitäten anzeigt. Daneben befindet sich die Reset-Taste und rechts davon ein Service Pin (P). Die oben liegenden Anschlussklemmen sind Steckklemmen für Leiterquerschnitte von 0,2mm² bis 1,5mm².
Anmerkungen zur LIMMERT-KI

Der Eltako PL RPT Powerline-Repeater ist ein leistungsstarker und kompakter Repeater, der speziell für die Montage in Unterputz-Schalterdosen mit einem Durchmesser von 58 mm konzipiert wurde. Mit den kompakten Abmessungen von 53 x 43 mm und einer Tiefe von nur 25 mm ist er ideal für Anwendungen, bei denen der Platz begrenzt ist. Der Repeater ermöglicht eine Reichweitenverlängerung in Powerline-Netzen und hat einen geringen Stand-by-Verlust von nur 0,5 Watt. Die einfache Adresszuweisung erfolgt über zwei Drehschalter, die eine flexible Konfiguration der Gruppen- und Elementaradresse ermöglichen. Der PL RPT unterstützt Kabellängen von über 300 m und ist für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Dank der PC-Software SIENNA-Professional können alle Einstellungen bequem über das Stromnetz vorgenommen werden. Der Repeater ist die perfekte Lösung für die Erweiterung von Powerline-Netzwerken in Wohn- und Gewerbegebäuden.

Produktinfos

Abmessungen: 53 x 43 mm
Tiefe: 25 mm
Montageart: Unterputz (58 mm-Schalterdosen)
Stand-by-Verlust: 0,5 W
Kabellängen: > 300 m
Bussystem Powernet: Ja
Nennspannung: 230 V
Leiterquerschnitt: 0,2 mm² bis 1,5 mm²
Preisanzeige nur nach Anmeldung
B

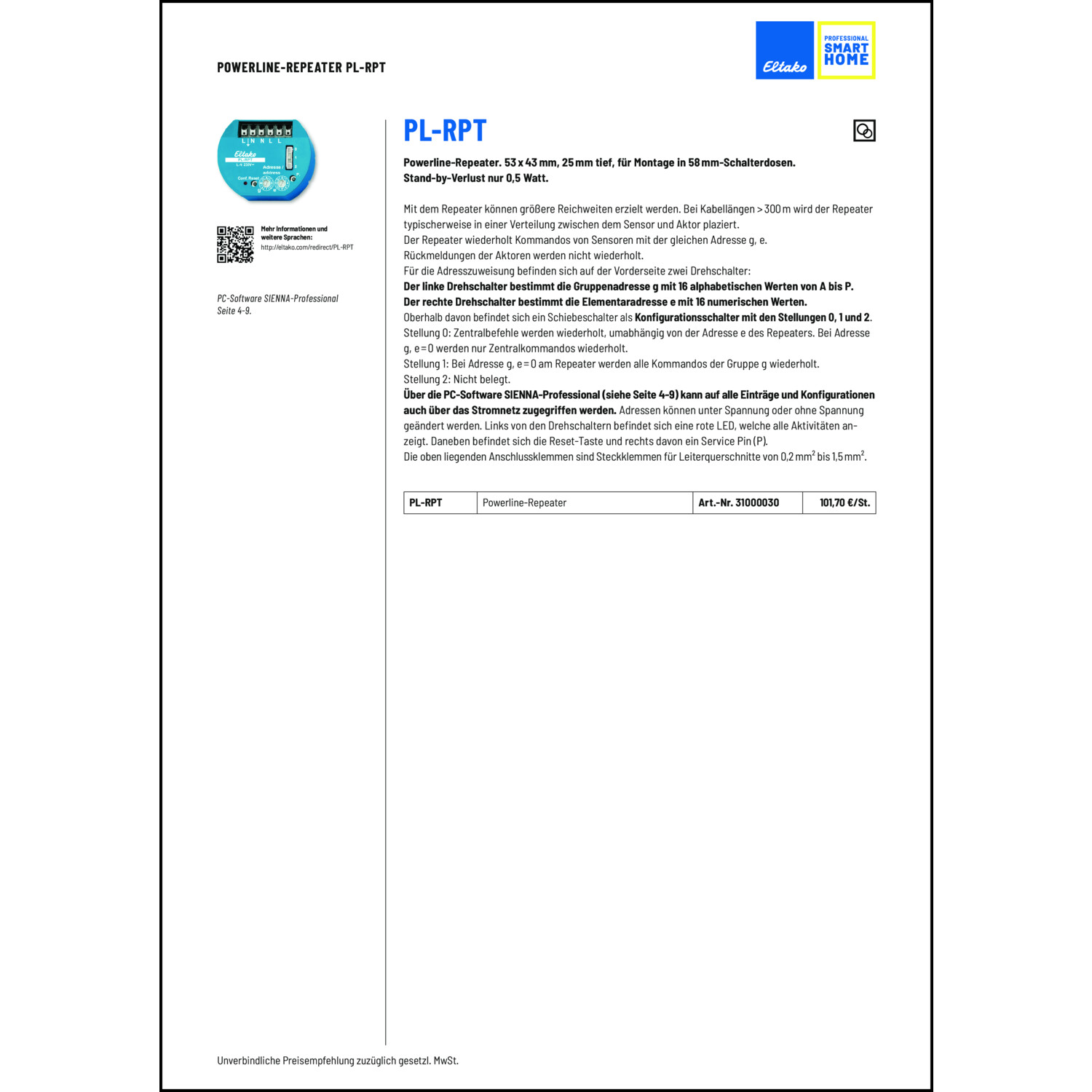

Katalogseiten

Produktinfos

Bussystem KNX: Nein
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Ja
Andere Bussysteme: ohne
Montageart: Unterputz
Nennspannung: 230 V
Weitere Details
Schutzart (IP): IP20
