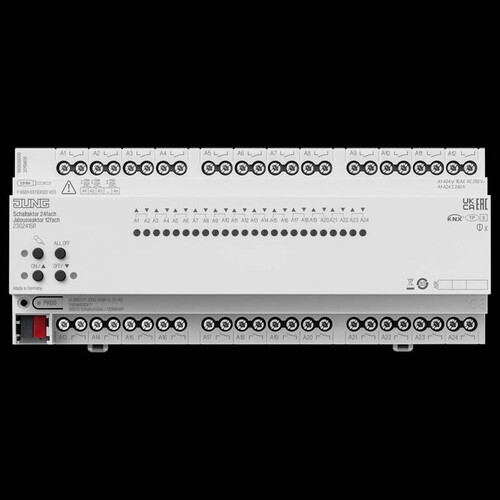

230241SR Jung KNX Schaltaktor 24fach KNX Jalousieaktor

230241SR Jung KNX Schaltaktor 24fach KNX Jalousieaktor

Artikelnummer: 29266588

Katalog Art.Nr.: 1231224

VPE: 1 Stk

EAN: 4011377179134

Herkunftsland: DE

Zolltarifnr.: 85371091

weitere Infos weitere Infos ausblenden

Jung

Hersteller Art. Nr.: 230241SR

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

REG-Gehäuse 12 TE, mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer, ETS-Produktfamilie Ausgabe Produkttyp Binärausgang mix, Bestimmungsgemäßer Gebrauch Schalten elektrischer Verbraucher mit potentialfreien Kontakten, Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften, Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb, Sperren einzelner Ausgänge per Hand oder Bus Zentralfunktionen, Zyklische Überwachung KNX Data Secure kompatibel ab ETS 5.7.3, Updatefähig mit ETS Service-App , Eigenschaften Schalterbetrieb Schließer- oder Öffnerbetrieb, Rückmeldefunktion Logische Verknüpfung und Zwangsführung, Zentrale Schaltfunktion mit Sammelrückmeldung Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung, Szenenfunktion Betriebsstundenzähler, Eigenschaften Jalousiebetrieb, Eignung für AC-Motoren 230 V Betriebsarten -Jalousie mit Lamelle-, -Rolllade/Markise-, -Lüftungsklappe/Dachfenster-, Behangposition direkt ansteuerbar Lamellenstellung direkt ansteuerbar, Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung Zyklische Rückmeldung im Fahrzustand Zwangsstellung durch übergeordnete Steuerung, Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme Sonnenschutzfunktion mit Heizen-Kühlen-Automatik, Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Jung KNX Schaltaktor 24fach ist ein hochentwickelter Jalousieaktor, der speziell für die Steuerung von elektrischen Verbrauchern und Jalousien in KNX-Systemen konzipiert wurde. Mit einer maximalen Anzahl von 12 Jalousieausgängen und einem Schaltstrom von bis zu 16 A bietet dieser Aktor eine flexible Lösung für moderne Gebäudeautomation. Der Schaltaktor ist für den Betrieb in einem Temperaturbereich von -5 bis +45 °C geeignet und kann auf einer Hutschiene montiert werden. Mit einer Nennspannung von DC 21 bis 32 V und einer Stromaufnahme von 5 bis 24 mA ist er effizient und zuverlässig. Zudem unterstützt der Aktor KNX Data Secure für zusätzlichen Schutz in der Gebäudeautomation. Seine kompakte Bauweise und das geringe Gewicht von ca. 740 g machen ihn ideal für den Einsatz in Unterverteilern. Der Jung KNX Schaltaktor ist somit eine hervorragende Wahl für die intelligente Steuerung von Jalousien und elektrischen Verbrauchern.

Produktinfos

Bussystem:	KNX
Max. Anzahl der Jalousieausgänge:	12
Schaltstrom ohmsch:	16 A
Montageart:	REG
Umgebungstemperatur:	-5 ... +45 °C
Lager-/Transporttemperatur:	-25 ... +70 °C
Nennspannung KNX:	DC 21 ... 32 V SELV
Stromaufnahme KNX:	5 ... 24 mA
Schaltspannung:	AC 250 V ~
Ohmsche Last:	3000 W
Kapazitive Last:	max. 16 A (140μ)
Motoren:	1380 VA
Einschaltstrom 200 μs:	max. 800 A
Einschaltstrom 20 ms:	max. 165 A
Einbaubreite:	216 mm / 12 TE
Gewicht:	ca. 740 g
Klemmbare Leiterquerschnitte:	0,5 ... 4 mm²
Anzugsdrehmoment Schraubklemmen:	max. 0,8 Nm

KNX Schaltaktor 24fach KNX Jalousieaktor 12fach

REG-Gehäuse 12 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang mix

Bestimmungsgemäßer Gebrauch

Schalten elektrischer Verbraucher mit potentialfreien Kontakten
Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge

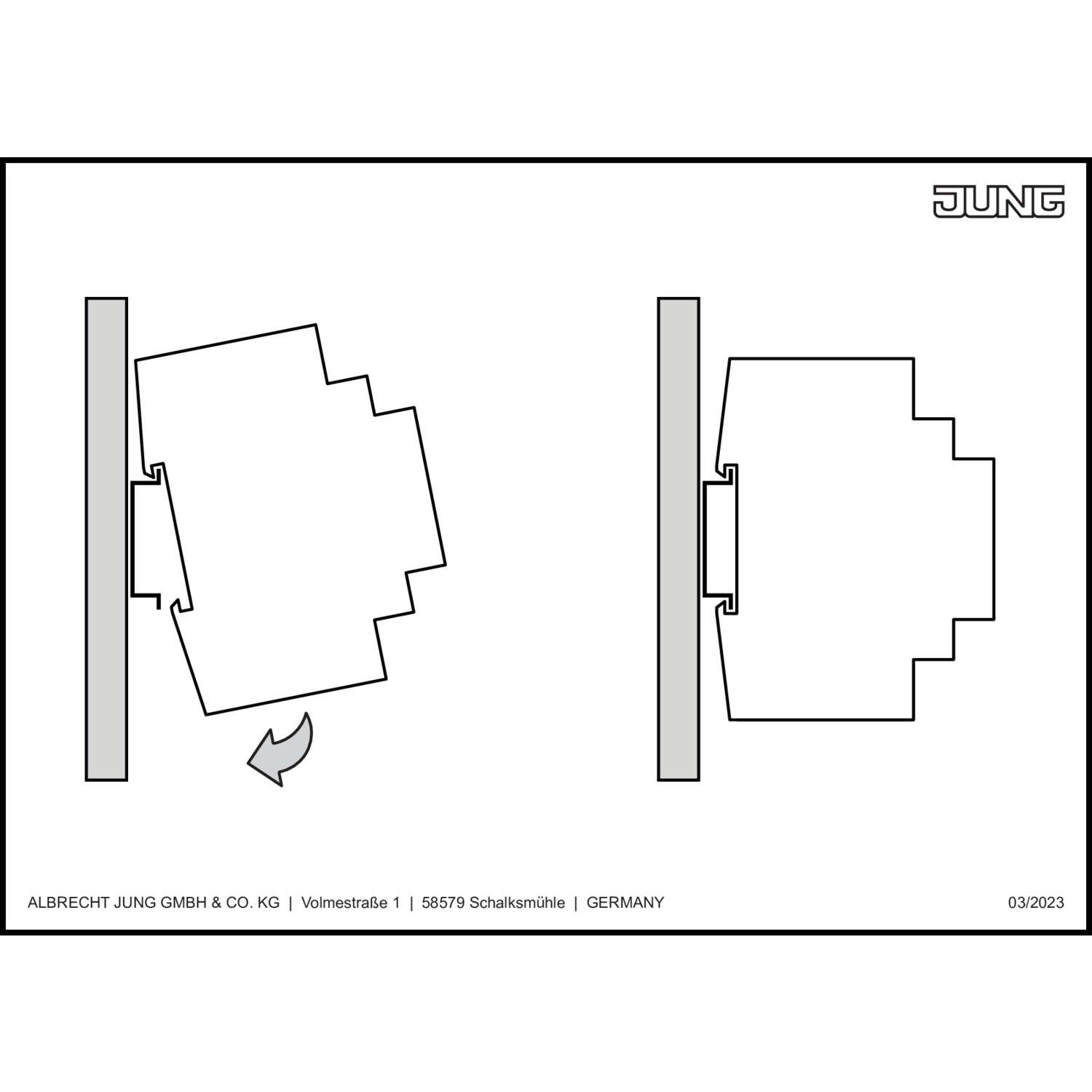

Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Zentralfunktionen
Zyklische Überwachung
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Schalterbetrieb

Schließer- oder Öffnerbetrieb
Rückmeldefunktion
Verknüpfungs- und Zwangsführungsfunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Szenenfunktion
Betriebsstundenzähler

Eigenschaften Jalousiebetrieb

Eignung für AC-Motoren 230 V
Betriebsarten "Jalousie mit Lamelle", "Rolllade/Markise", "Lüftungsklappe/Dachfenster"
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zyklische Rückmeldung im Fahrzustand
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
Szenenfunktion

Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.

Technische Daten

Umgebungstemperatur: −5 ... +45 °C
Lager-/Transporttemperatur: −25 ... +70 °C
KNX

KNX Medium: TP 256
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: 4 ... 24 mA

Ausgänge

Schaltspannung: AC 250 V ~
Schaltstrom AC1 (cos ϕ > 0,8): 16 A
Leuchtstofflampen: 16 AX

Strombelastbarkeit

Benachbarte Ausgänge: Σ 20 A

Lasten pro Ausgang

Ohmsche Last: 3000 W
Kapazitive Last: 16 A / 140 µF
Motoren: 1380 VA
Einschaltstrom 200 µs: max. 800 A
Einschaltstrom 20 ms: max. 165 A

Lampenlasten 230 V
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
HV-LED-Lampen: max. 400 W
NV-Halogenlampen mit

elektronischen Trafos: 1500 W
induktiven Trafos: 1200 VA

Leuchtstofflampen T5/T8

unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Duo-Schaltung: 2300 W / 140 µF

Kompaktleuchtstofflampen

unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF

Quecksilberdampflampen

unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF

Einbaubreite: 216 mm (12 TE)
Anschlüsse, Versorgung und Last

Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4 mm²
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²

KNX: KNX-Anschlussklemme
