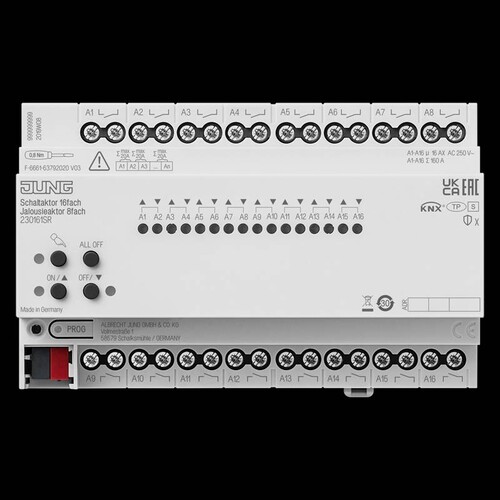

230161SR Jung KNX Schaltaktor 16fach KNX Jalousieaktor

230161SR Jung KNX Schaltaktor 16fach KNX Jalousieaktor

Artikelnummer: 28282843

Katalog Art.Nr.: 1231223

VPE: 1 Stk

EAN: 4011377179127

Herkunftsland: DE

Zolltarifnr.: 85371091

weitere Infos weitere Infos ausblenden

Jung

Hersteller Art. Nr.: 230161SR

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

REG-Gehäuse 8 TE, mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer, ETS-Produktfamilie Ausgabe Produkttyp Binärausgang mix, Bestimmungsgemäßer Gebrauch Schalten elektrischer Verbraucher mit potentialfreien Kontakten, Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler Produkteigenschaften, Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb, Sperren einzelner Ausgänge per Hand oder Bus Zentralfunktionen, Zyklische Überwachung KNX Data Secure kompatibel ab ETS 5.7.3, Updatefähig mit ETS Service-App , Eigenschaften Schalterbetrieb Schließer- oder Öffnerbetrieb, Rückmeldefunktion Logische Verknüpfung und Zwangsführung, Zentrale Schaltfunktion mit Sammelrückmeldung Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung, Szenenfunktion Betriebsstundenzähler, Eigenschaften Jalousiebetrieb, Eignung für AC-Motoren 230 V Betriebsarten -Jalousie mit Lamelle-, -Rolllade/Markise-, -Lüftungsklappe/Dachfenster-, Behangposition direkt ansteuerbar Lamellenstellung direkt ansteuerbar, Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung Zyklische Rückmeldung im Fahrzustand, Zwangsstellung durch übergeordnete Steuerung Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme, Sonnenschutzfunktion mit Heizen-Kühlen-Automatik , Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Jung KNX Schaltaktor 16fach ist eine hochmoderne Lösung für die Steuerung elektrischer Verbraucher und Jalousien in KNX-Systemen. Mit einer maximalen Anzahl von 16 Ausgängen und 8 Jalousieausgängen bietet dieser Aktor umfassende Flexibilität und Funktionalität. Er ist für die Montage auf einer Hutschiene nach DIN EN 60715 konzipiert und ermöglicht die manuelle Bedienung sowie zentrale Steuerungsfunktionen. Der Schaltaktor unterstützt eine Schaltspannung von bis zu 250 V AC und kann Lasten bis zu 3000 W pro Ausgang schalten. Zudem ist er mit verschiedenen Sicherheitsfunktionen ausgestattet, darunter Regen- und Frostalarme sowie Windalarme, um eine sichere Automatisierung zu gewährleisten. Mit einer Umgebungstemperatur von −5 bis +45 °C ist er für den Einsatz in unterschiedlichen Umgebungen geeignet und bietet eine einfache Projektierung und Inbetriebnahme mit ETS5 oder neuer.

Produktinfos

Maximale Anzahl der Ausgänge:	16
Maximale Anzahl der Jalousieausgänge:	8
Bussystem KNX:	Ja
Bussystem KNX-RF (Funk):	Nein
Bussystem Funkbus:	Nein
Montageart:	REG-Gehäuse 8 TE
Umgebungstemperatur:	−5 ... +45 °C
Lager-/Transporttemperatur:	−25 ... +70 °C
Nennspannung KNX:	DC 21 ... 32 V SELV
Stromaufnahme KNX:	4 ... 18 mA
Schaltspannung:	AC 250 V ~
Schaltstrom AC1 (cos > 0,8):	16 A
Benachbarte Ausgänge max. Strom:	20 A
Ohmsche Last pro Ausgang:	3000 W
Kapazitive Last pro Ausgang:	16 A / 140 µF
Motoren pro Ausgang:	1380 VA
Einschaltstrom 200 µs:	max. 800 A
Einschaltstrom 20 ms:	max. 165 A
Glühlampen Last:	2300 W
HV-Halogenlampen Last:	2300 W
HV-LED-Lampen Last:	max. 400 W
NV-Halogenlampen Last (induktiv):	1200 VA
Einbaubreite:	144 mm
Anschlussart:	Schraubklemmen
Eindrähtig Anschluss:	1 x 0,5 ... 4 mm²
Feindrähtig ohne Aderendhülse:	1 x 0,5 ... 4 mm²
Feindrähtig mit Aderendhülse:	1 x 0,5 ... 2,5 mm²

KNX Schaltaktor 16fach KNX Jalousieaktor 8fach

REG-Gehäuse 8 TE
mit elektronischer Handbetätigung und LED-Statusanzeige
Projektierung und Inbetriebnahme mit ETS5 oder neuer
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang mix

Bestimmungsgemäßer Gebrauch

Schalten elektrischer Verbraucher mit potentialfreien Kontakten
Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge

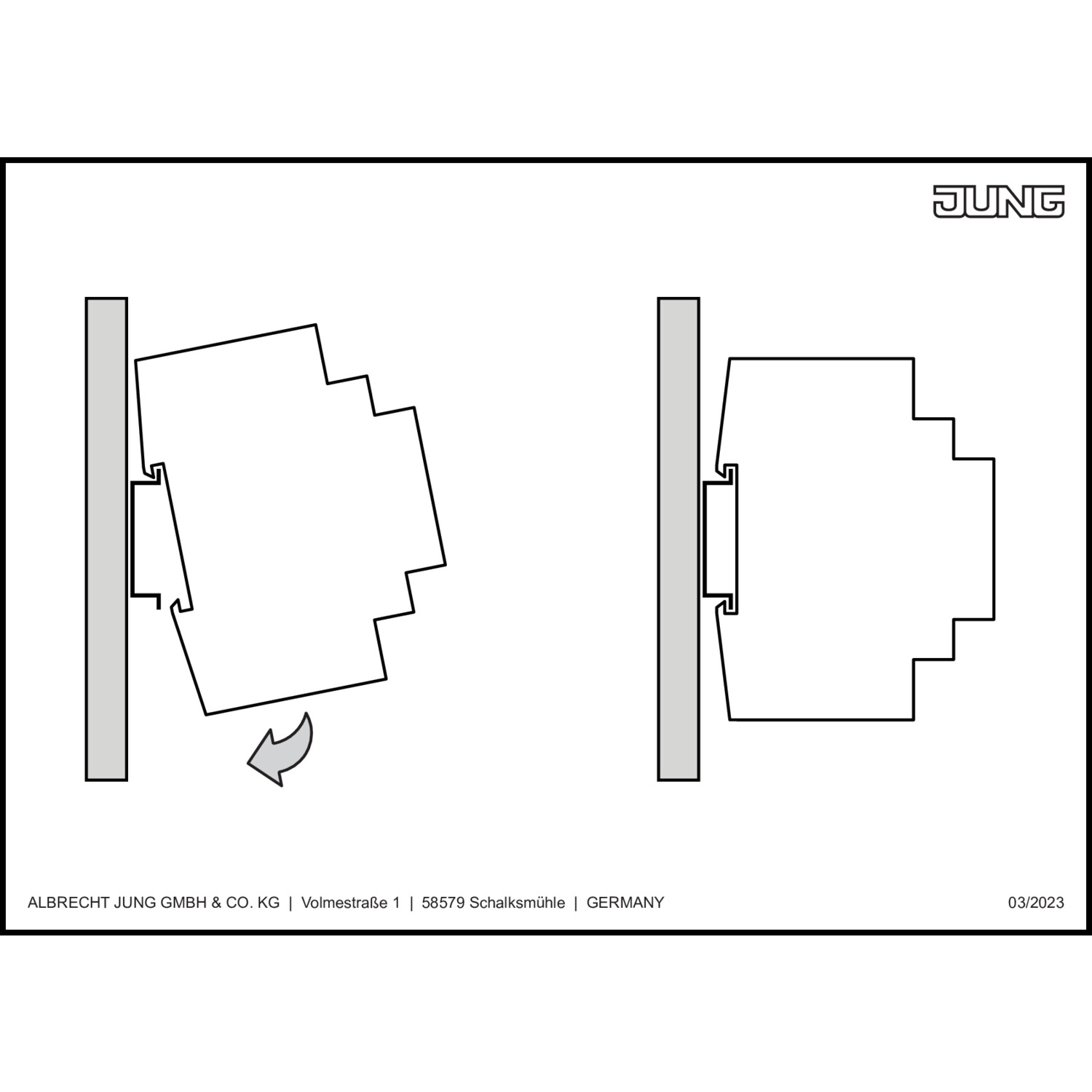

Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften

Ausgänge manuell bedienbar, Baustellenbetrieb
Rückmeldung im Handbetrieb und im Busbetrieb
Sperren einzelner Ausgänge per Hand oder Bus
Zentralfunktionen
Zyklische Überwachung
KNX Data Secure kompatibel ab ETS 5.7.3
Updatefähig mit ETS Service-App

Eigenschaften Schalterbetrieb

Schließer- oder Öffnerbetrieb
Rückmeldefunktion
Verknüpfungs- und Zwangsführungsfunktion
Zentrale Schaltfunktion mit Sammelrückmeldung
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Szenenfunktion
Betriebsstundenzähler

Eigenschaften Jalousiebetrieb

Eignung für AC-Motoren 230 V
Betriebsarten "Jalousie mit Lamelle", "Rolllade/Markise", "Lüftungsklappe/Dachfenster"
Behangposition direkt ansteuerbar
Lamellenstellung direkt ansteuerbar
Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
Zyklische Rückmeldung im Fahrzustand
Zwangsstellung durch übergeordnete Steuerung
Sicherheitsfunktion: Regenalarm, Frostalarm, 3 unabhängige Windalarme
Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
Szenenfunktion

Benachbarte Ausgänge nur soweit belasten, dass die Summe ihrer Ausgangsströme max. 20 A beträgt.

Technische Daten

Umgebungstemperatur: −5 ... +45 °C
Lager-/Transporttemperatur: −25 ... +70 °C
KNX

KNX Medium: TP 256
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: 4 ... 18 mA

Ausgänge

Schaltspannung: AC 250 V ~
Schaltstrom AC1 (cos ϕ > 0,8): 16 A
Leuchtstofflampen: 16 AX

Strombelastbarkeit

Benachbarte Ausgänge: Σ 20 A

Lasten pro Ausgang

Ohmsche Last: 3000 W
Kapazitive Last: 16 A / 140 µF
Motoren: 1380 VA
Einschaltstrom 200 µs: max. 800 A
Einschaltstrom 20 ms: max. 165 A

Lampenlasten 230 V
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
HV-LED-Lampen: max. 400 W
NV-Halogenlampen mit

elektronischen Trafos: 1500 W
induktiven Trafos: 1200 VA

Leuchtstofflampen T5/T8

unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF
Duo-Schaltung: 2300 W / 140 µF

Kompaktleuchtstofflampen

unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF

Quecksilberdampflampen

unkompensiert: 1000 W
parallelkompensiert: 1160 W / 140 µF

Einbaubreite: 144 mm (8 TE)
Anschlüsse, Versorgung und Last

Anschlussart: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4 mm²
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4 mm²
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm²

KNX: KNX-Anschlussklemme
