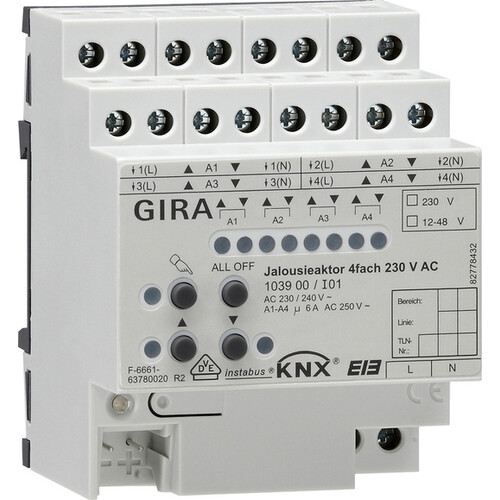

103900 GIRA KNX JALOUSIEAKTOR 4-FACH 230V AC REG 4TE M. HB

02114821
8315749
1 Stk
4010337042211
DE
85364900
103900
beantwortete(n) Fragen weitere Varianten
Jalousieaktor 4fach AC 230 V / DC 12 - 48 V mit Handbetätigung für KNX - Für Netzspannung AC 230 V (4 kanalig) oder Kleinspannung DC 12 bis 48 V (2-kanalig). - Anschluss verschiedener Außenleiter. - Unabhängige Ansteuerung der vier Jalousieausgänge. - Automatische Behangfahrzeiterkennung bei Antrieben AC 230 V mit mechanischen Endlagenschaltern. VDE-Zulassung gemäß EN 60669-1, EN 60669-2-1. Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.
Anmerkungen zur LIMMERT-KI

Der GIRA KNX Jalousieaktor 4-Fach 230V AC REG 4TE M. HB ist ein hochentwickeltes Steuergerät für die effiziente Regelung von elektrisch betriebenen Jalousien und Rollläden. Mit vier unabhängigen Ausgängen ermöglicht er die Ansteuerung verschiedener Jalousien über Netzspannung von 230 V AC oder Kleinspannung von 12 bis 48 V DC. Das Gerät ist für die Montage auf einer Hutschiene geeignet und bietet eine manuelle Bedienung sowie eine automatische Behangfahrzeiterkennung für AC-Motoren mit mechanischen Endlagenschaltern. Der Jalousieaktor ist KNX-zertifiziert und erfüllt die strengen Richtlinien des KNX-Systems, was ihn zu einer idealen Lösung für moderne Gebäudeautomatisierung macht. Mit einer maximalen Wärmeverlustleistung von 4,5 W und einem Betriebstemperaturbereich von -5 °C bis +45 °C ist er sowohl leistungsstark als auch zuverlässig. Der Jalousieaktor ist einfach zu installieren und bietet eine Vielzahl von Funktionen, darunter Sicherheits- und Sonnenschutzfunktionen.

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Montageart: REG
Max. Anzahl der Jalousieausgänge: 4
Anzahl der Eingänge: 1
Vor Ort-/Handbedienung: Ja
Funktion Schalten: Nein
Versorgung KNX: 21...32 V DC
Leistungsaufnahme KNX: max. 150 mW
Versorgung Netz: AC 230/240 V ±10 %
Netzfrequenz: 50/60 Hz
Max. Wärmeverlustleistung: max. 4,5 W
Anschluss KNX: Anschlussklemme
Anschluss Versorgung 230 V und Ausgänge: Schraubklemmen eindrähtig: 0,5...4 mm²
Anschluss Versorgung 230 V und Ausgänge: feindrähtig ohne Aderendhülse: 0,5...4 mm²
Anschluss Versorgung 230 V und Ausgänge: feindrähtig mit Aderendhülse: 0,5...2,5 mm²
Anzugsmoment Schraubklemmen: max. 0,8 Nm
Schaltspannung AC: AC 230/240 V ±10 %, 50/60 Hz
Schaltvermögen AC: 6 A AC1
Schaltspannung DC: 12...48 V DC
Schaltstrom DC 12/24 V: 6 A
Schaltstrom DC 48 V: 3 A
Max. Behangfahrzeit: 20 min
Einschaltdauer ED: max. 50 % (Zykluszeit < 40 min)
Umgebungstemperatur: -5 °C ... +45 °C
Lagertemperatur: -25 °C ... +70 °C
Einbaubreite: 72 mm (4 TE)
Gewicht: ca. 300 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

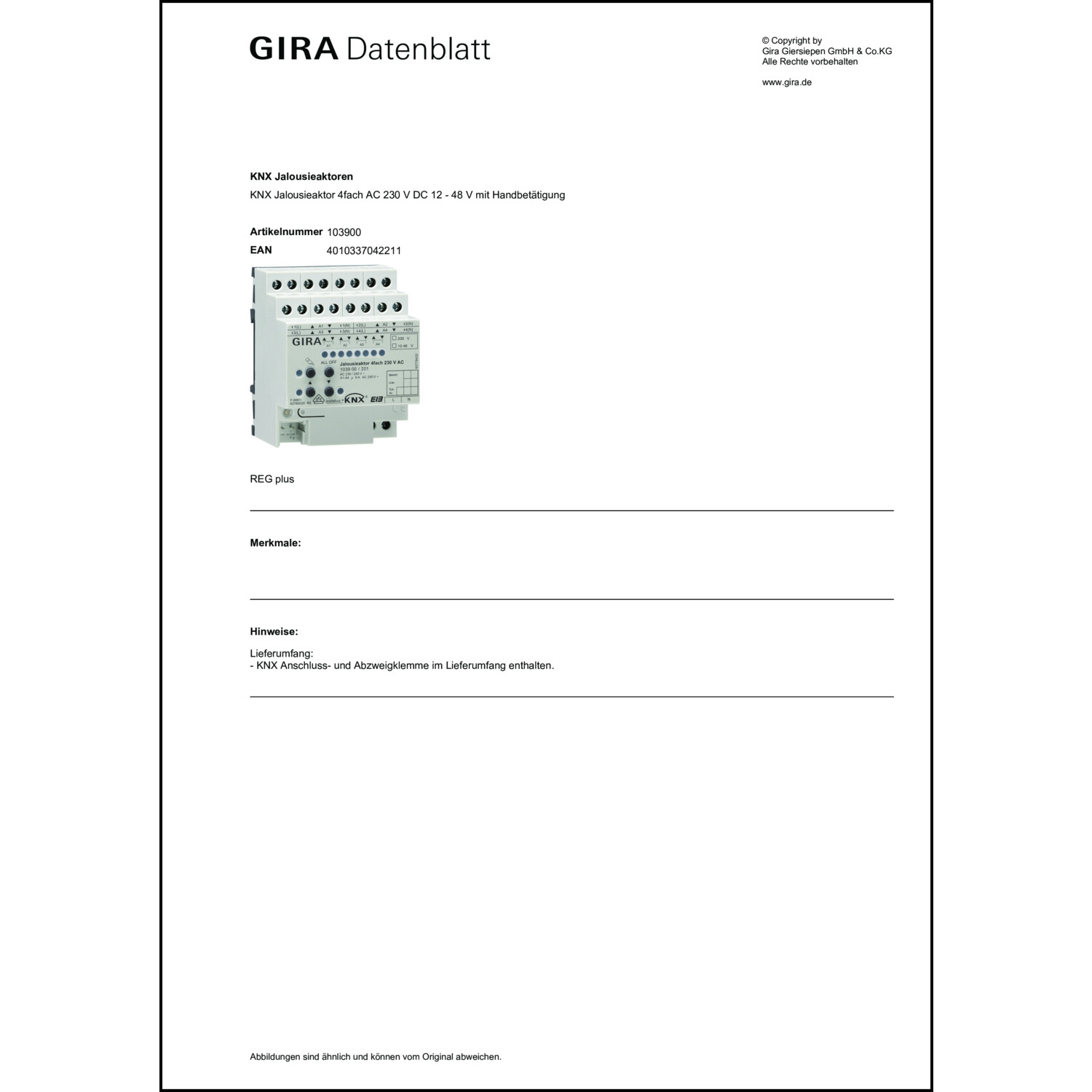

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Andere Bussysteme: ohne
Montageart: REG
Max. Anzahl der Jalousieausgänge: 4
Anzahl der Eingänge: 1
Vor Ort-/Handbedienung: Ja
Funktion Schalten: Nein
Weitere Details
Bussystem LON: Nein
Bussystem Powernet: Nein
Breite in Teilungseinheiten: 4
Busankopplung inklusive: Nein
Mit LED-Anzeige: Nein
Stromart: AC/DC
Schutzart (IP): IP20
Geeignet für Schutzart (IP): IP20
