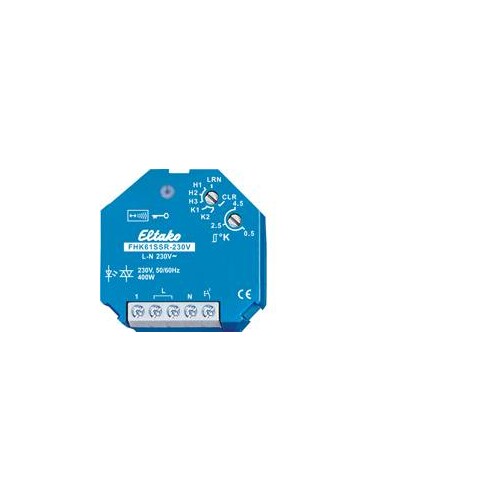

30100034 Eltako FHK61SSR 230V Funkaktor Heiz Kühl Relais mit SSR 400W

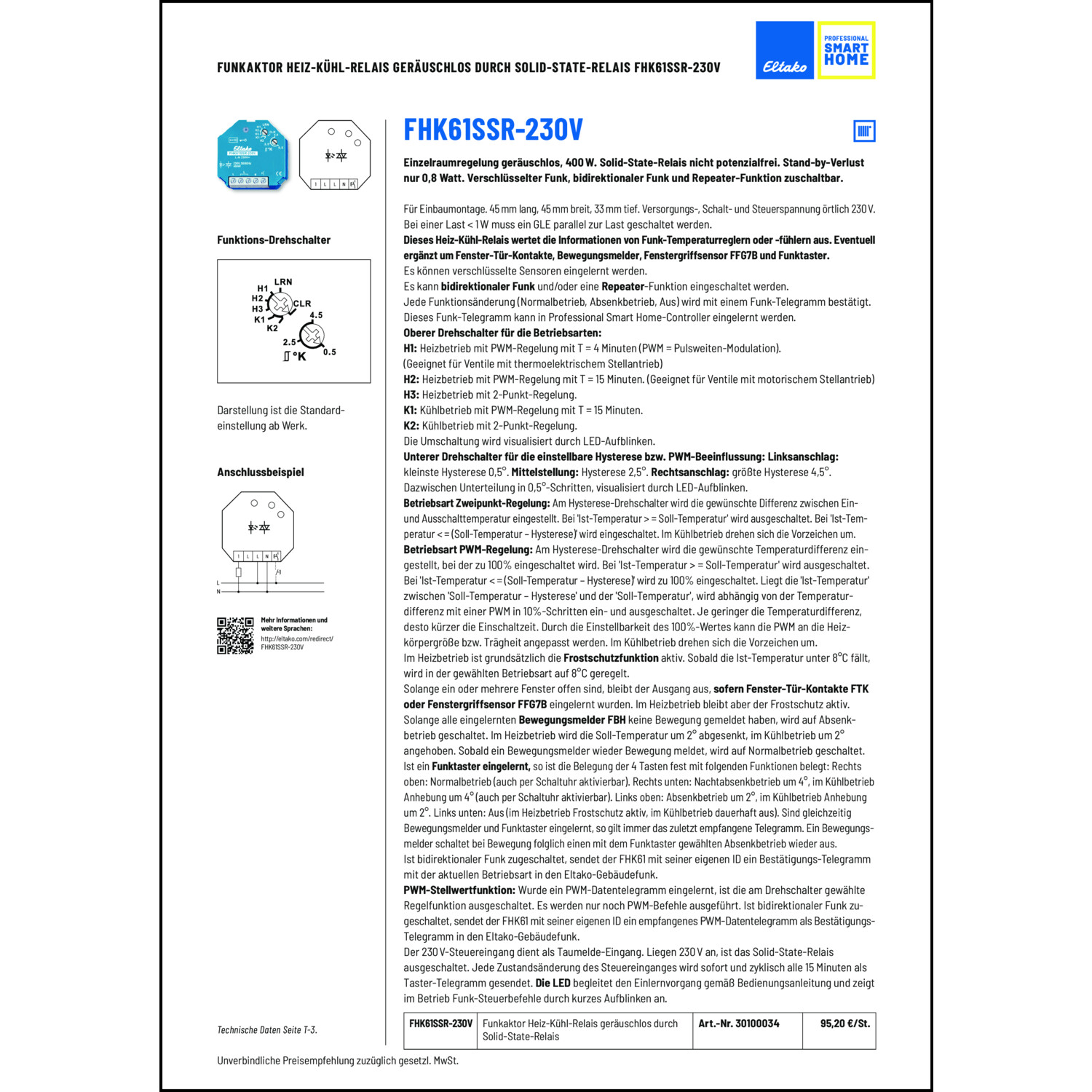

Einzelraumregelung geräuschlos, 400W. Solid-State-Relais nicht potenzialfrei. Stand-by-Verlust nur 0,8 Watt. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Versorgungs-, Schalt- und Steuerspannung örtlich 230V. Bei einer Last < 1W muss ein GLE parallel zur Last geschaltet werden. Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Fenstergriffsensor FFG7B und Funktaster. Es können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Funktionsänderung (Normalbetrieb, Absenkbetrieb, Aus) wird mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in Professional Smart Home-Controller eingelernt werden. Oberer Drehschalter für die Betriebsarten: H1: Heizbetrieb mit PWM-Regelung mit T = 4 Minuten (PWM = Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb) H2: Heizbetrieb mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb) H3: Heizbetrieb mit 2-Punkt-Regelung. K1: Kühlbetrieb mit PWM-Regelung mit T = 15 Minuten. K2: Kühlbetrieb mit 2-Punkt-Regelung. Die Umschaltung wird visualisiert durch LED-Aufblinken. Unterer Drehschalter für die einstellbare Hysterese bzw. PWM-Beeinflussung: Linksanschlag: kleinste Hysterese 0,5°. Mittelstellung: Hysterese 2,5°. Rechtsanschlag: größte Hysterese 4,5°. Dazwischen Unterteilung in 0,5°-Schritten, visualisiert durch LED-Aufblinken. Betriebsart Zweipunkt-Regelung: Am Hysterese-Drehschalter wird die gewünschte Differenz zwischen Ein- und Ausschalttemperatur eingestellt. Bei Ist-Temperatur > = Soll-Temperatur wird ausgeschaltet. Bei Ist-Temperatur < = (Soll-Temperatur ¿ Hysterese) wird eingeschaltet. Im Kühlbetrieb drehen sich die Vorzeichen um. Betriebsart PWM-Regelung: Am Hysterese-Drehschalter wird die gewünschte Temperaturdifferenz eingestellt, bei der zu 100% eingeschaltet wird. Bei Ist-Temperatur > = Soll-Temperatur wird ausgeschaltet. Bei Ist-Temperatur < = (Soll-Temperatur ¿ Hysterese) wird zu 100% eingeschaltet. Liegt die Ist-Temperatur zwischen Soll-Temperatur ¿ Hysterese und der Soll-Temperatur, wird abhängig von der Temperatur­differenz mit einer PWM in 10%-Schritten ein- und ausgeschaltet. Je geringer die Temperaturdifferenz, desto kürzer die Einschaltzeit. Durch die Einstellbarkeit des 100%-Wertes kann die PWM an die Heizkörpergröße bzw. Trägheit angepasst werden. Im Kühlbetrieb drehen sich die Vorzeichen um. Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt. Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sofern Fenster-Tür-Kontakte FTK oder Fenstergriffsensor FFG7B eingelernt wurden. Im Heizbetrieb bleibt aber der Frostschutz aktiv. Solange alle eingelernten Bewegungsmelder FBH keine Bewegung gemeldet haben, wird auf Absenkbetrieb geschaltet. Im Heizbetrieb wird die Soll-Temperatur um 2° abgesenkt, im Kühlbetrieb um 2° angehoben. Sobald ein Bewegungsmelder wieder Bewegung meldet, wird auf Normalbetrieb geschaltet. Ist ein Funktaster eingelernt, so ist die Belegung der 4 Tasten fest mit folgenden Funktionen belegt: Rechts oben: Normalbetrieb (auch per Schaltuhr aktivierbar). Rechts unten: Nachtabsenkbetrieb um 4°, im Kühlbetrieb Anhebung um 4° (auch per Schaltuhr aktivierbar). Links oben: Absenkbetrieb um 2°, im Kühlbetrieb Anhebung um 2°. Links unten: Aus (im Heizbetrieb Frostschutz aktiv, im Kühlbetrieb dauerhaft aus). Sind gleichzeitig Bewegungsmelder und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein Bewegungsmelder schaltet bei Bewegung folglich einen mit dem Funktaster gewählten Absenkbetrieb wieder aus. Ist bidirektionaler Funk zugeschaltet, sendet der FHK61 mit seiner eigenen ID ein Bestätigungs-Telegramm mit der aktuellen Betriebsart in den Eltako-Gebäudefunk. PWM-Stellwertfunktion: Wurde ein PWM-Datentelegramm eingelernt, ist die am Drehschalter gewählte Regelfunktion ausgeschaltet. Es werden nur noch PWM-Befehle ausgeführt. Ist bidirektionaler Funk zugeschaltet, sendet der FHK61 mit seiner eigenen ID ein empfangenes PWM-Datentelegramm als Bestätigungs-Telegramm in den Eltako-Gebäudefunk. Der 230V-Steuereingang dient als Taumelde-Eingang. Liegen 230V an, ist das Solid-State-Relais ausgeschaltet. Jede Zustandsänderung des Steuereinganges wird sofort und zyklisch alle 15 Minuten als Taster-Telegramm gesendet. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Funk-Steuerbefehle durch kurzes Aufblinken an.
