30014010 Eltako F4HK14 RS485-Bus- Schaltaktor Heiz-Kühl-Relais, 4 Kanäle

21574176
4320969
1 Stk
4010312314982
CN
85269200
30014010
beantwortete(n) Fragen weitere Varianten

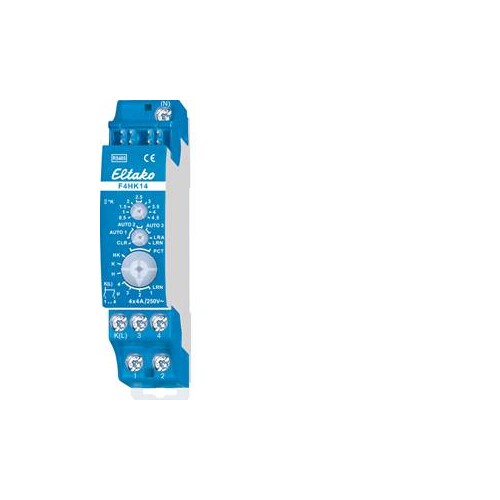

Heiz-Kühl-Relais mit 4 Kanälen, je 1 Schließer 4A/250V AC, potenzialgetrennt von der Versorgungsspannung, mit DX-Technologie. Bidirektional. Stand-by-Verlust nur 0,1 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Mit der patentierten Eltako-Duplex-Technologie können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an K (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Sind alle 4 Relais eingeschaltet, werden 0,7 Watt benötigt. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Dieses Heiz-Kühl-Relais wertet die Informationen von Funk-Temperaturreglern oder -fühlern aus. Eventuell ergänzt um Fenster-Tür-Kontakte, Bewegungsmelder, Fenstergriffsensor FFG7B und Funktaster. Alternativ zu einem Funk-Temperaturregler kann die Temperaturinformation über Soll- und Istwerte auch von einem Professional Smart Home-Controller bezogen werden. Weiterhin besteht die Möglichkeit, über den Professional Smart Home-Controller die Solltemperatur vorzugeben und so den Einstellbereich der Funk-Temperaturregler einzuschränken. Oberer Drehschalter für die einstellbare Hysterese: Linksanschlag: kleinste Hysterese 0,5º. Mittelstellung: Hysterese 2,5º. Rechtsanschlag: größte Hysterese 4,5º. Dazwischen Unterteilung in 0,5º-Schritten. Mittlerer Drehschalter für die Regelungsarten: AUTO 1: Mit PWM-Regelung mit T = 4 Minuten (PWM= Pulsweiten-Modulation). (Geeignet für Ventile mit thermoelektrischem Stellantrieb). AUTO 2: Mit PWM-Regelung mit T = 15 Minuten. (Geeignet für Ventile mit motorischem Stellantrieb). AUTO 3: Mit 2-Punkt-Regelung. Unterer Drehschalter für die Betriebsarten: H: Heizbetrieb (Kontakte 1 bis 4); K: Kühlbetrieb (Kontakte 1 bis 4). HK: Heizbetrieb (Kontakte 3 und 4) und Kühlbetrieb (Kontakte 1 und 2). Im Heizbetrieb ist grundsätzlich die Frostschutzfunktion aktiv. Sobald die Ist-Temperatur unter 8°C fällt, wird in der gewählten Betriebsart auf 8°C geregelt. Solange ein oder mehrere Fenster offen sind, bleibt der Ausgang aus, sofern Fenster/Tür-Kontakte FTK oder Fenstergriffsensor FFG7B eingelernt wurden. Im Heizbetrieb bleibt aber der Frostschutz aktiv. Solange alle eingelernten Bewegungsmelder FBH keine Bewegung gemeldet haben, wird auf Absenkbetrieb geschaltet. Im Heizbetrieb wird die Soll-Temperatur um 2° abgesenkt, im Kühlbetrieb um 2° angehoben. Sobald ein Bewegungsmelder wieder Bewegung meldet, wird auf Normalbetrieb geschaltet. Ist ein Funktaster FT4 eingelernt, so ist die Belegung der 4 Tasten fest mit folgenden Funktionen belegt: Rechts oben: Normalbetrieb (auch per Schaltuhr aktivierbar). Rechts unten: Nachtabsenkbetrieb um 4°, im Kühlbetrieb Anhebung um 4° (auch per Schaltuhr aktivierbar). Links oben: Absenkbetrieb um 2°, im Kühlbetrieb Anhebung um 2°. Links unten: Aus (im Heizbetrieb Frostschutz aktiv, im Kühlbetrieb dauerhaft aus). Sind gleichzeitig Bewegungsmelder und Funktaster eingelernt, so gilt immer das zuletzt empfangene Telegramm. Ein Bewegungsmelder schaltet bei Bewegung folglich einen mit dem Funktaster gewählten Absenkbetrieb wieder aus. Die LED unter dem oberen Drehschalter begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.
Anmerkungen zur LIMMERT-KI

Der Eltako F4HK14 RS485-Bus-Schaltaktor ist ein hochentwickeltes Heiz-Kühl-Relais mit 4 Kanälen, das eine zuverlässige Steuerung von Heiz- und Kühlsystemen ermöglicht. Jeder Kanal ist mit einem potenzialgetrennten Schließer ausgestattet, der 4 A bei 250 V AC schalten kann. Mit einem minimalen Stand-by-Verlust von nur 0,1 Watt und einer kompakten Bauweise von 18 mm Breite und 58 mm Tiefe ist dieses Gerät ideal für die Montage auf DIN-Schienen. Die innovative DX-Technologie ermöglicht bidirektionale Kommunikation über den Eltako-RS485-Bus, während die patentierte Duplex-Technologie den Verschleiß der Kontakte beim Schalten von 230 V-Wechselspannung reduziert. Der F4HK14 bietet vielseitige Regelungsarten und eine einstellbare Hysterese, um optimale Temperaturbedingungen zu gewährleisten. Mit Funktionen wie Frostschutz und Bewegungsmelderintegration ist dieses Relais eine hervorragende Wahl für moderne Heiz- und Kühlsysteme.

Produktinfos

Anzahl der Kanäle: 4
Schaltstrom (Ohmsche Last): 4 A
Schaltspannung: 250 V AC
Stand-by-Verlust: 0,1 W
Breite: 18 mm
Tiefe: 58 mm
Montageart: DIN-EN 60715 TH35
Bussystem: RS485
Handschaltung: Ja
Ventilschutzfunktion: Nein
Betriebsarten: Heiz- und Kühlbetrieb
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Nein
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Ja
Andere Bussysteme: ohne
Montageart: REG
Anzahl der Ausgänge: 4
Max. Schaltstrom (Ohmsche Last): 4 A
Schaltspannung: 230|230 V
Ventilschutzfunktion: Nein
Handschaltung: Ja
Weitere Details
Stellgröße stetig: Ja
Bussystem LON: Nein
Bussystem Powernet: Nein
Breite in Teilungseinheiten: 1
Busankopplung inklusive: Ja
Stellgröße schaltend: Ja
Max. Ausgangsstrom: 4 A
Schutzart (IP): IP20
Funk bidirektional: Ja
Busmodul abnehmbar: Ja
