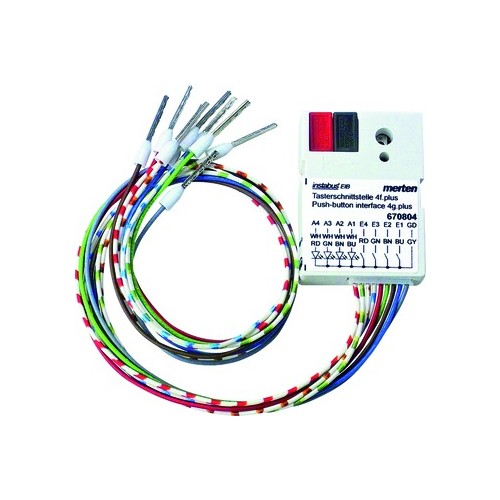

670804 MERTEN Unterputzschnittstelle 4fach

20031543
8328911
1 Stk
4042811036690
14042811036697
DE
85389099
Tasterschnittstelle, 4fach plus. Erzeugt eine interne Signalspannung für den Anschluss von 4 konventionellen Tastern oder potentialfreien Kontakten und für den Anschluss von 4 Schwachstrom-LEDs. Die Adern sind 30 cm lang und können auf max. 7,5 m verlängert werden. Für den Einbau in eine herkömmliche 60-mm-Schalterdose. KNX-Software-Funktionen: Schalten, Dimmen oder Jalousien steuern über 1 oder 2 Eingänge, Positionswerte für Jalousiesteuerung (8 Bit), Impulsflanken mit 1-, 2-, 4- oder 8-Bit-Telegrammen. Unterscheidung zwischen kurzer und langer Aktivierung, Initialisierungstelegramm, zyklisches Senden, Impulsflanken mit 2-Byte-Telegrammen, 8-Bit-Linearregler, Szenen. Zähler, Sperrfunktion, Öffner/Schließer, Entprellzeit. Ausgänge zum Anschluss von Kontrollleuchten (Schwachstrom-LEDs) für die Statusanzeige. Für jeden Eingangs-/Ausgangsobjekttyp: Kontaktspannung: 3 V (SELV). Kontaktstrom: 0,5 mA. Ausgangsstrom: max. 2 mA. Maximale Kabellänge: 30 cm ungeschirmt, verlängerbar bis zu max. 7,5 m mit verdrilltem, ungeschirmtem Kabel. Abmessungen: ca. 40x30,5x12,5 mm (LxBxH). Farbe: polarweiß.
Anmerkungen zur LIMMERT-KI

Die Merten Unterputzschnittstelle 4fach (Art.-Nr. 670804) ist eine hochentwickelte Tasterschnittstelle für das INSTABUS EIB-System, die es ermöglicht, vier potentialfreie Kontakte anzuschließen. Mit einer Versorgungsspannung von DC 24 V und einer maximalen Leitungslänge von 7,5 m ist sie ideal für die Steuerung von Schaltern und Kontrollleuchten. Die Schnittstelle bietet eine hohe Flexibilität bei der Anwendung, einschließlich Schalten, Dimmen und Jalousiesteuerung. Mit kompakten Abmessungen von 40 x 30,5 x 12,5 mm passt sie problemlos in herkömmliche Unterputzdosen. Die Schutzart IP 20 und die Schutzklasse II gewährleisten eine sichere Nutzung in Innenräumen. Diese Schnittstelle ist die perfekte Lösung für moderne Smart Home Installationen und bietet eine einfache Integration in bestehende Systeme.

Produktinfos

Versorgungsspannung: DC 24 V/< 10 mA
Eingänge: 4 potentialfreie Kontakte
Übergangswiderstand: < 500 Ω (geschlossen)
Ausgänge: 4 Low-Current-LEDs (< 1 mA)
Kontaktspannung Uk: < 3 V (SELV)
Kontaktstrom: < 0,5 mA
Maximaler Ausgangsstrom: max. 2 mA
Umgebungstemperatur (Betrieb): -5 °C bis +45 °C
Umgebungstemperatur (Lagerung): -25 °C bis +55 °C
Umgebungstemperatur (Transport): -25 °C bis +70 °C
Max. Feuchtigkeit: 93 % relative Feuchtigkeit, keine Betauung
Einsatzhöhe: bis 2000 m über MSL
Schutzklasse: II
Schutzart: IP 20
Maximale Leitungslänge: 7,5 m
Abmessungen: 40 x 30,5 x 12,5 mm (L x B x H)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bussystem KNX: 1|3.3
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: Unterputz
Breite in Teilungseinheiten: 0
Mit LED-Anzeige: Nein
Anzahl der Eingänge: 4|3.3
Weitere Details
Busankopplung inklusive: Ja
LED ansteuern: Nein
Eingangsspannung: 0|3.3 V
Externe Abfragespannung notwendig: Ja
Schutzart (IP): IP20
Funk bidirektional: Nein
Busmodul abnehmbar: 0|3.3
Art der Eingangsspannung: gepulst
