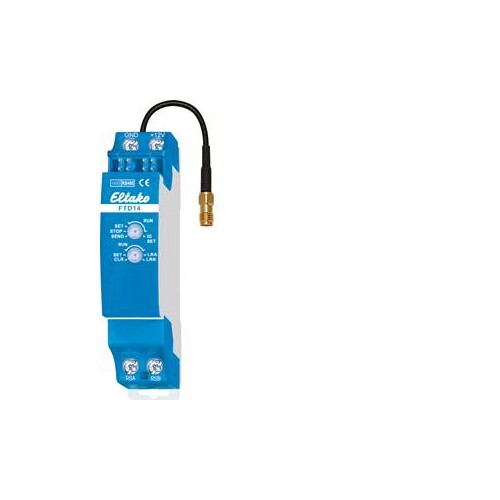

30014057 Eltako FTD14 Funk-Telegramm-Duplizierer

22698767
4747604
1 Stk
4010312315705
CN
85269200
30014057
beantwortete(n) Fragen weitere Varianten
Telegramm-Duplizierer für den Eltako-RS485-Bus mit austauschbarer Antenne. Stand-by-Verlust nur 0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Anschluss an den Eltako-RS485-Bus. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Betrieb in Verbindung mit FAM14 oder FTS14KS. Die Telegramme eingelernter IDs werden dupliziert und mit einer neuen Ausgangs-ID direkt in den Eltako-Gebäudefunk gesendet. Diese Funk-Telegramme können gezielt in dezentrale Aktoren eingelernt werden. Insgesamt stehen 120 Speicherplätze zur Verfügung. Der obere Drehschalter dient zum gezielten Senden eines Funk-Telegramms gemäß Bedienungsanleitung. Im Normalbetrieb wird er auf RUN gestellt. Der untere Drehschalter dient zum Einlernen und Löschen von IDs gemäß Bedienungsanleitung. Im Normalbetrieb wird er auf RUN gestellt. Die rote LED unter dem oberen Drehschalter begleitet den Einlernvorgang. Die grüne LED unter dem unteren Drehschalter leuchtet kurz auf, wenn ein Funk-Telegramm gesendet wird. Die kleine beiliegende Antenne kann gegen eine Funkantenne FAG55E- oder FA250 mit Magnetfuß und Kabel ausgetauscht werden.
Anmerkungen zur LIMMERT-KI

Der Eltako FTD14 Funk-Telegramm-Duplizierer ist ein innovatives Reiheneinbaugerät, das speziell für den ELTAKO-RS485-Bus entwickelt wurde. Mit einem Stand-by-Verlust von nur 0,5 Watt ist das Gerät äußerst energieeffizient. Es hat eine kompakte Bauform mit einer Breite von 18 mm und einer Tiefe von 58 mm und kann einfach auf einer DIN-EN 60715 TH35 Tragschiene montiert werden. Der FTD14 ermöglicht die Duplizierung von Telegrammen eingelernter IDs und die direkte Übertragung in den Eltako-Gebäudefunk. Insgesamt stehen 120 Speicherplätze zur Verfügung, und die Bedienung erfolgt über zwei Drehschalter für das Senden und Einlernen von IDs. Die integrierten LEDs bieten visuelles Feedback während des Betriebs. Das Gerät unterstützt die Verwendung einer austauschbaren Antenne für flexible Anwendungen.

Produktinfos

Stand-by-Verlust: 0,5 W
Bauform: Reiheneinbaugerät
Montageart: DIN-EN 60715 TH35
Breite: 18 mm
Tiefe: 58 mm
Anschluss: ELTAKO-RS485-Bus
Speicherplätze: 120
Eingänge: 60
Ausgänge: 60
Vor Ort-/Handbedienung: Nein
Austauschbare Antenne: Ja
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bussystem KNX: Nein
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Ja
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: sonstige
Montageart: REG
Anzahl der Eingänge: 60
Anzahl der Ausgänge: 60
Vor Ort-/Handbedienung: Nein
Weitere Details
Breite in Teilungseinheiten: 1
Schutzart (IP): IP20
Busankopplung inklusive: Ja
