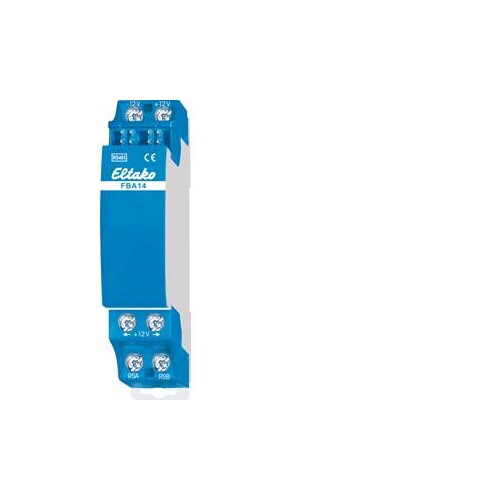

30014018 Eltako FBA14 RS485-Bus- ankoppler

30014018 Eltako FBA14 RS485-Bus- ankoppler

Artikelnummer: 20590969

Katalog Art.Nr.: 4407429

VPE: 1 Stk

EAN: 4010312313862

Herkunftsland: CN

Zolltarifnr.: 85269200

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 30014018

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

Busankoppler für Drahtverbindungen der Bus- und Stromversorgungsbrücken Baureihe 14. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Der Busankoppler FBA14 kann sowohl verschiedene Busteile verbinden als auch Stromversorgungen einspeisen. Busteile auf verschiedenen Tragschienen oder in anderen Verteilern oder Schaltschränken werden mit je einem FBA14 und einer 4-adrigen geschirmten Busleitung, z. B. einer Telefonleitung, verbunden. Die Gesamtlänge aller Verbindungsleitungen sollte 100 m nicht überschreiten. Auf den letzten Aktor muss der nur 9mm breite zweite Abschlusswiderstand gesteckt werden, welcher dem FAM14 bzw. FTS14KS beiliegt. Die Position des Busankopplers in einer Gerätereihe der Baureihe 14 ist beliebig. Die 4 Adern der Busleitung werden an die Klemmen -12V, +12V, RSA und RSB der beiden FBA14 angeschlossen. Die werksseitig in den unteren Klemmenblock eingelegte Drahtbrücke bei Pfeil links +12V Pfeil rechts muss montiert bleiben. Diese Drahtbrücke bleibt ebenfalls montiert, wenn ein Schaltnetzteil SNT12-230V/12V DC-1A zur Redundanz der Stromversorgung an die Klemmen -12V und +12V angeschlossen wird. Reicht die Stromversorgung des gesamten RS485-Bus durch das Schaltnetzteil in dem FAM14 oder FTS14KS nicht aus, kann über die Klemmen -12V und +12V des Busankopplers ein Schaltnetzteil SNT12-230V/12V DC-1A zur Leistungserhöhung eingespeist werden. Dann muss die Drahtbrücke entfernt werden. Die Aktoren links des Busankopplers werden durch das FAM14 oder FTS14KS versorgt, die Aktoren rechts davon durch das eingespeiste Schaltnetzteil.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Der Eltako FBA14 RS485-Busankoppler ist ein vielseitiges Reiheneinbaugerät, das speziell für Drahtverbindungen der Bus- und Stromversorgungsbrücken der Baureihe 14 entwickelt wurde. Mit einer Breite von nur 18 mm und einer Tiefe von 58 mm eignet sich der FBA14 ideal für die Montage auf Tragschienen nach DIN-EN 60715 TH35. Er ermöglicht die Verbindung verschiedener Busteile und die Einspeisung von Stromversorgungen über eine 4-adrige geschirmte Busleitung. Die maximale Gesamtlänge der Verbindungsleitungen beträgt 100 m, was eine flexible Installation in unterschiedlichen Umgebungen erlaubt. Der FBA14 unterstützt Funkbus-Systeme und ist somit eine hervorragende Wahl für moderne Automatisierungslösungen. Mit seiner einfachen Handhabung und der Möglichkeit zur Querverdrahtung ist der FBA14 eine zuverlässige Lösung für Ihre Busverbindungen.
