30014016 Eltako FEM Funk-Empfangsmodul

Artikelnummer: 20904052

Katalog Art.Nr.: 4407433

VPE: 1 Stk

EAN: 4010312313848

Herkunftsland: CN

Zolltarifnr.: 85269200

weitere Infos weitere Infos ausblenden

Eltako

Hersteller Art. Nr.: 30014016

beantwortete(n) Fragen weitere Varianten

Beschreibung
LIMMERT-KI Beschreibung

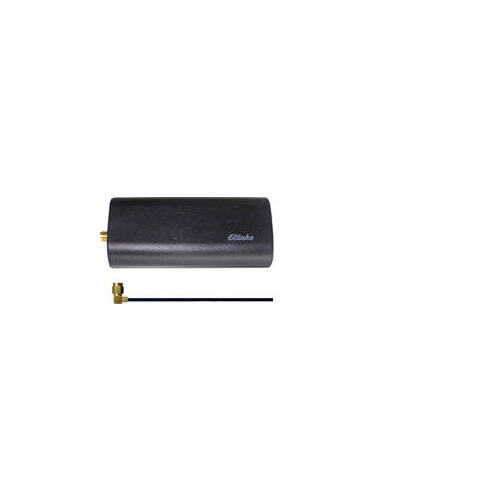

Funk-Empfangsantennen-Modul für den RS485 Sub-Bus. Stand-by-Verlust nur 0,5 Watt. SMA-Buchse für beiliegende kleine Antenne. Bei Anschluss einer größeren Funkantenne FA250*, FA200* oder FAG55E-* in optimierter Position kann die Empfangsreichweite erhöht werden. Gehäuseabmessung LxBxH: 78x40x22mm. Bis zu drei Funk-Empfangsmodule im eigenen Minigehäuse können bei Bedarf an beliebiger Stelle im Gebäude zusätzlich zu einem FAM14 installiert und mit einer 4-adrigen geschirmten Sub-Bus-Leitung (z. B. Telefonleitung) über ein Gateway FGW14 mit dem Haupt-Bus verbunden werden. Hierzu die Klemmen RSA/RSB des FEM mit den Klemmen RSA2/RSB2 des FGW14 verbinden. Ebenfalls die Klemmen +12V/GND des FEM mit den Klemmen +12V/GND des FGW14 verbinden. Die Verdrahtung mehrerer FEM muss mit einer Leitung in Form einer Kette erfolgen, wie es bei RS485-Bussystemen vorgeschrieben ist. Eine sternförmige Verdrahtung mit je einer Leitung pro FEM ist nicht zulässig. Bei jedem der drei Funk-Empfangsmodule muss der Jumper in eine andere Position gesteckt werden. Hierzu das Gehäuse an der dafür vorgesehen Stelle auf der Schmalseite mit einem Schraubendreher vorsichtig öffnen. Klingenbreite 6,5mm, max. 1,5mm dick.

Ausklappen Einklappen

Anmerkungen zur LIMMERT-KI

Das Eltako Funk-Empfangsantennen-Modul FEM ist eine effiziente Lösung für den RS485 Sub-Bus mit einem minimalen Stand-by-Verlust von nur 0,5 Watt. Mit den kompakten Gehäuseabmessungen von 78 x 40 x 22 mm lässt sich das Modul einfach installieren. Es verfügt über eine SMA-Buchse für die beiliegende Antenne und ermöglicht durch den Anschluss größerer Antennen wie FA250, FA200 oder FAG55E eine erhöhte Empfangsreichweite. Bis zu drei Funk-Empfangsmodule können in einem Minigehäuse installiert und über eine 4-adrige geschirmte Sub-Bus-Leitung mit dem Haupt-Bus verbunden werden. Die Montage erfolgt aufputz, und die Verdrahtung muss in Form einer Kette erfolgen, um den Anforderungen des RS485-Bussystems gerecht zu werden. Dieses Modul ist ideal für die Integration in moderne Gebäudeautomationssysteme.
