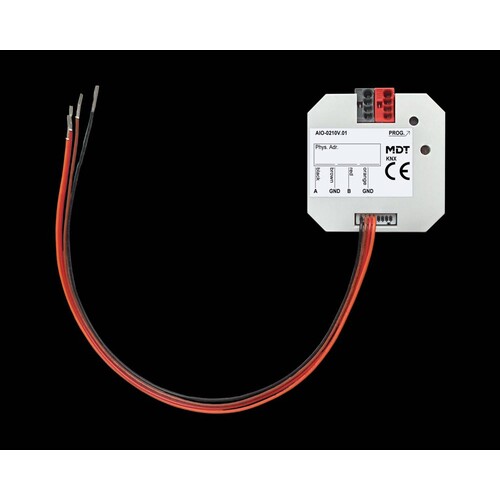

AIO-0210V.01 MDT KNX Schaltaktor 2-fach, UP, 0-10V, Ein/Ausgang umschaltbar

23099881
2401002
1 Stk
2000230998816
4251916130008
DE
85389091
MDT
AIO-0210V.01
beantwortete(n) Fragen weitere Varianten
KNX Analog I/O 2-fach, UP, 0-10 V, Ein-/Ausgang umschaltbar. Geeignet als analoger Ausgang zur Steuerung von Lüftungsanlagen und anderen Geräten mit 0-10 V Eingang. Ebenso geeignet als analoger Eingang zur Erfassung von Drehzahl oder anderen 0-10 V Messdaten. Jeder Kanal kann unabhängig konfiguriert werden (Ein-/Ausgang). Ein-/Ausgänge galvanisch vom KNX-Bus getrennt. Ein-/Ausgänge galvanisch untereinander verbunden. Spannung für Ausgangsbetrieb wird im Aktor erzeugt. Keine externe Spannungsversorgung notwendig. Eingangsbetrieb: Sensortyp 0-10 V / 2-10 V oder 0-20 mA / 2-20 mA (umschaltbar), Messwertskalierung, Datenpunkttypen einstellbar, Min/Max Werte, Drahtbrucherkennung, Schwellwertfunktion, Stufenregler. Ausgangsbetrieb: 0-10 V, Datenpunkttyp einstellbar, Stellwertvorgabe über 1 Bit / 1 Byte / 2 Byte, Sperrfunktion, Notbetrieb, Tag/Nacht-Funktion zur Begrenzung des Stellwertes. Einbau in Schalterdose. Abmessungen (H x B x T): 41 x 41 x 12 mm. Schneller Download der Applikation (long frame support ab ETS 5). 3 Jahre Produktgarantie.
Anmerkungen zur LIMMERT-KI

Der MDT KNX Schaltaktor AIO-0210V.01 ist ein hochflexibles Unterputzgerät, das als analoger Ein-/Ausgang fungiert. Mit zwei Kanälen ermöglicht es die Steuerung von Geräten mit 0-10V Eingängen sowie die Erfassung von 0-20mA/4-20mA Messdaten. Jeder Kanal kann unabhängig konfiguriert werden, wobei die galvanische Trennung vom KNX Bus für höchste Sicherheit sorgt. Die Eingangsspannung kann zwischen 0-10V und 2-10V umgeschaltet werden, während die Ausgangsspannung ebenfalls 0-10V beträgt. Das Gerät benötigt keine externe Spannungsversorgung, da die Spannung für den Ausgangsbetrieb intern erzeugt wird. Mit einem kompakten Design von 41mm x 41mm x 12mm ist es ideal für die Installation in Schalterdosen geeignet. Die Umgebungsbedingungen sind von 0 bis +40 °C, und die Schutzart IP20 gewährleistet den sicheren Betrieb in trockenen Innenräumen. Zudem bietet das Gerät eine 3-jährige Produktgarantie und ist für die Verwendung mit ETS 4/5 konzipiert.

Produktinfos

Anzahl der Kanäle: 2
Eingangsspannung: 0-10 V / 2-10 V
Eingangsstrom: 0-20 mA / 4-20 mA (umschaltbar)
Innenwiderstand: 130 kΩ
Widerstand (Bürde): 266 Ω
Ausgangsspannung: 0-10 V
Ausgangsstrom max.: 2 mA
Lastwiderstand min.: 5 kΩ
Spezifikation KNX Schnittstelle: TP-256
Versorgungsspannung: KNX Bus
Leistungsaufnahme KNX Bus typ.: <0,3 W
Umgebungstemperatur: 0 bis +40 °C
Schutzart: IP 20
Abmessungen (B x H x T): 41 mm x 41 mm x 12 mm
Montageart: Unterputz
Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne

Schaltaktor

  • Eingangsspannung: 0-10V 2-10V
  • Ausgangsspannung: 0-10V
  • Schutzart: IP 20
  • Keine externe Spannungsversorgung notwendig
  • Notbetrieb bei Sollwertausfall
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

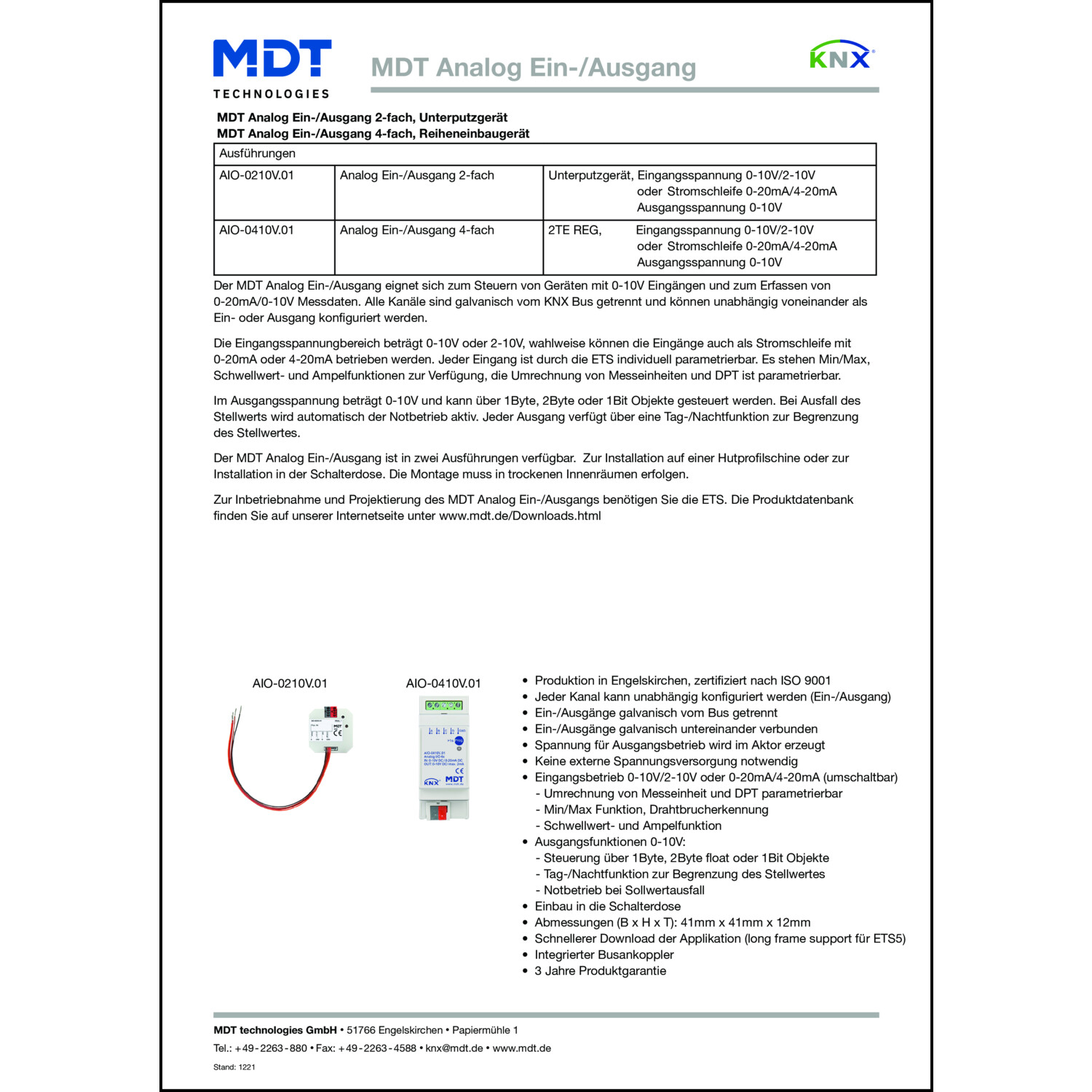

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Andere Bussysteme: ohne
Montageart: Unterputz
Anzahl der Eingänge: 2
Eingangsgröße Spannung: Ja
Eingangsgröße Strom: Ja
Weitere Details
Ausführung: Basismodul
Mit LED-Anzeige: Nein
Busankopplung inklusive: Ja
Schutzart (IP): IP20
