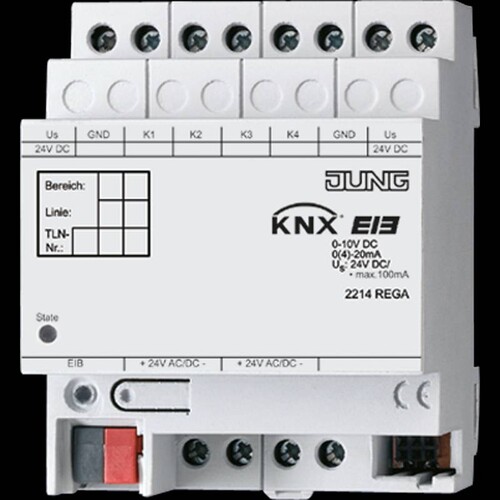

2214REGA Jung KNX Analogeingang 4Fach

20194209
8323637
1 Stk
4011377996052
DE
85389091
2214REGA
beantwortete(n) Fragen weitere Varianten
REG-Gehäuse 4 TE, ETS-Produktfamilie Eingang Produkttyp Analogeingang 4fach, Der Analogeingang verarbeitet Messdaten von Sensoren, die über eine 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA Schnittstelle verfügen, wie z.B. Füllstandsensoren, Drucksensoren usw. Die Einspeisung der Messdaten erfolgt über 4 analoge Eingänge., Die 4 ... 20 mA-Eingänge werden auf Drahtbruch überwacht. Die Parametrierung erfolgt über die ETS., Der Analogeingang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10.
Anmerkungen zur LIMMERT-KI

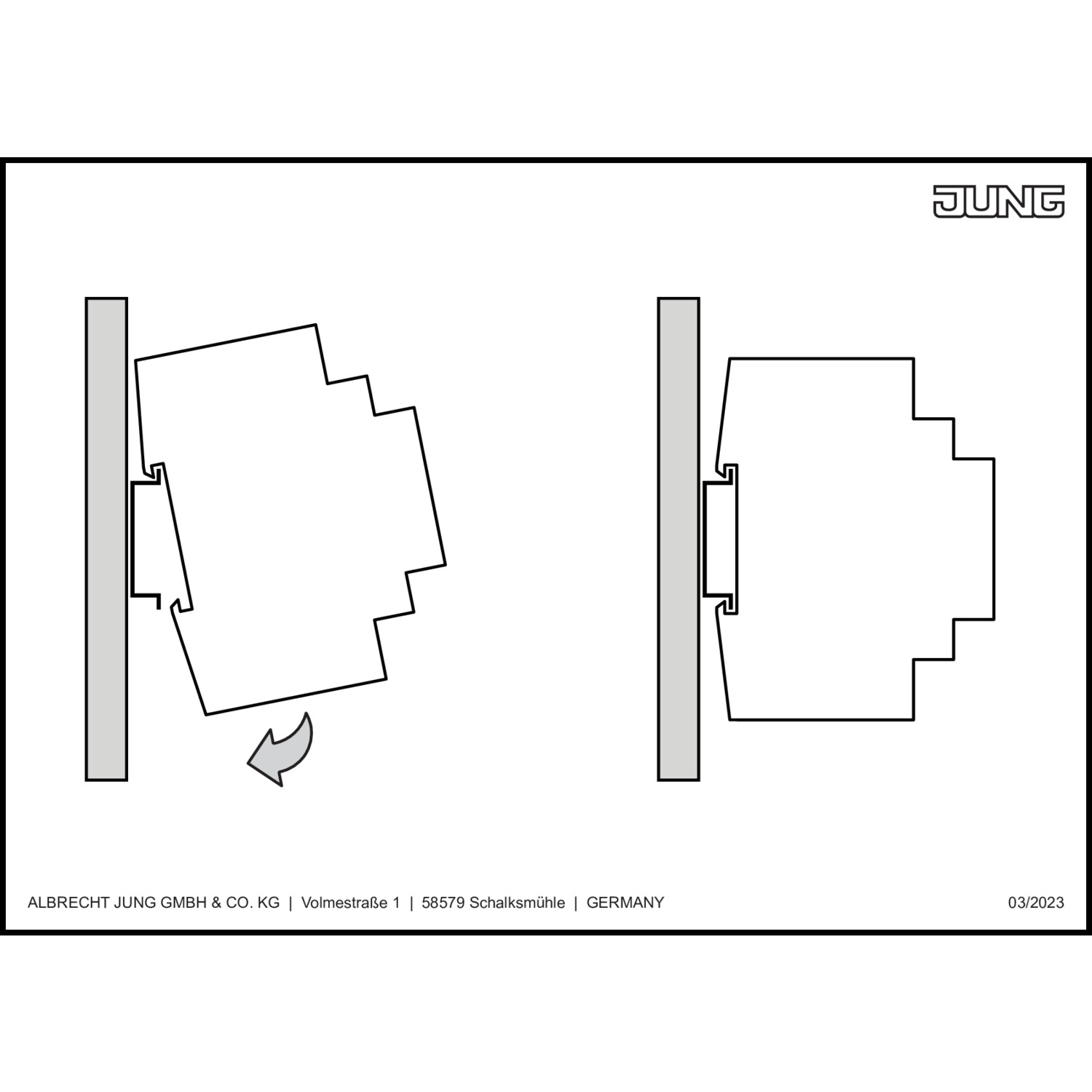

Der Jung KNX Analogeingang 4fach (Art.-Nr. 2214 REG A) ist ein hochentwickeltes Eingangsmodul für das KNX/EIB-System, das die Verarbeitung von Messdaten von bis zu vier analogen Sensoren ermöglicht. Mit einer flexiblen Spannungs- und Stromsignalverarbeitung unterstützt das Gerät Signale von 0 bis 1 V DC, 0 bis 10 V DC sowie 0 bis 20 mA DC und 4 bis 20 mA DC. Es bietet eine hohe Kompatibilität und Flexibilität für verschiedene Anwendungen in der Gebäudeautomation. Die kompakte Bauweise mit einer Einbaubreite von 72 mm und einem Gewicht von ca. 150 g ermöglicht eine einfache Montage auf einer Hutprofilschiene. Der Analogeingang benötigt eine externe Versorgungsspannung von 24 V und ist mit einem Schutzgrad von IP 20 ausgestattet, was ihn ideal für den Einsatz in Innenräumen macht. Dieses Modul ist eine zuverlässige Lösung für die Integration von Sensoren in KNX-Systeme.

Produktinfos

Versorgungsspannung: AC 24 V ±10 %
Stromaufnahme: max. 250 mA
Spannung KNX/EIB: 21 - 32 V DC
Leistungsaufnahme KNX/EIB: typ. 150 mW
Umgebungstemperatur: -5 °C bis +45 °C
Lager-/Transporttemperatur: -25 °C bis +70 °C
Umgebung/Lager/Transport Feuchte: max. 93% r. F., keine Betauung
Schutzart: IP 20 nach DIN EN 60529
Einbaubreite: 4 TE / 72 mm
Gewicht: ca. 150 g
Anzahl der Eingänge: 4 x analog
auswertbare Sensorsignale: 0 … 1 V DC, 0 … 10 V DC, 0 … 20 mA DC, 4 … 20 mA DC
Impedanz Spannungsmessung: ca. 18 kΩ
Impedanz Strommessung: ca. 100 Ω
Versorgung ext. Sensoren (+Us): 24 V DC, max. 100 mA DC
Anschluss Erweiterungsmodul: 24 V DC, max. 80 mA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Bussystem LON: Nein
Bussystem Powernet: Nein
Montageart: REG
Anzahl der Eingänge: 4
Eingangsgröße Spannung: Ja
Eingangsgröße Strom: Ja
Weitere Details
Breite in Teilungseinheiten: 4
Ausführung: Basismodul
Mit LED-Anzeige: Ja
Busankopplung inklusive: Ja
