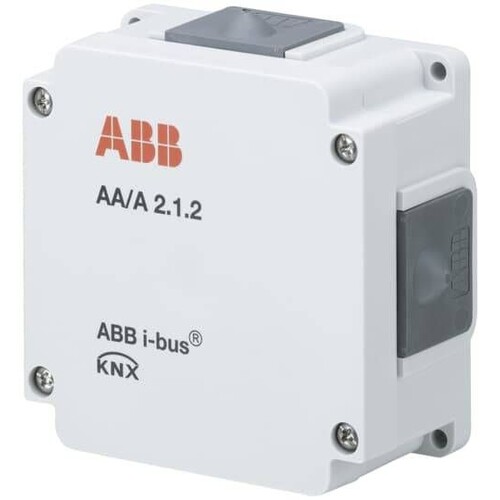

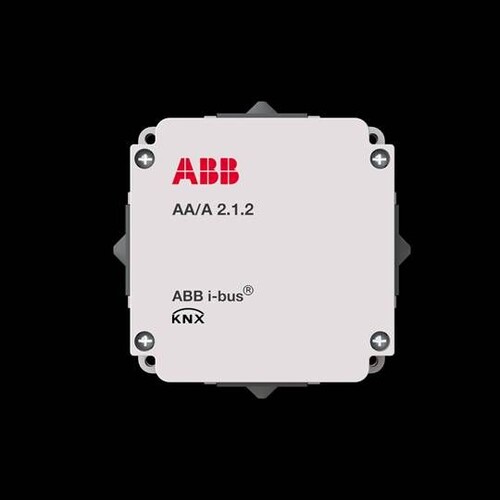

2CDG110203R0011 ABB 2CDG110203R0011 AA/A2.1.2 Analogaktor, 2 fach, AP

27211465
2768243
1 Stk
4016779954075
DE
85371091
ABB
AA/A2.1.2
beantwortete(n) Fragen weitere Varianten
Der Analogaktor wandelt über KNX empfangene Telegramme in Spannungssignale (0¿10V) um., Diese Analogen Ausgangssignale werden zum Steuern von Regelprozessen verwendet. Beispielsweise können Geräte der Heizung-, Klima-, Lüftungstechnik basierend auf der über den Bus empfangenen Information gesteuert werden. , Der Analogaktor hat 2 Kanäle und ein Gehäuse für die Aufputz Montage. Das ABB i-bus Tool kann für eine detaillierte Diagnose und verbesserte Inbetriebnahme verwendet werden., Produktreihe: KNX
Anmerkungen zur LIMMERT-KI

Der ABB i-bus KNX Analogaktor 2CDG110203R0011 ist ein hochfunktionales Gerät, das Telegramme von KNX in analoge Spannungssignale (0-10 V) umwandelt. Mit zwei unabhängigen Ausgängen kann der Analogaktor vielseitig eingesetzt werden, um Regelprozesse in der Heizungs-, Klima- und Lüftungstechnik zu steuern. Das Gerät ist als Aufputzgerät konzipiert und lässt sich einfach über eine Busanschlussklemme mit dem KNX-Bus verbinden. Die Programmierung erfolgt über die ETS-Software, was eine flexible Anpassung der Ausgangssignale ermöglicht. Mit einer maximalen Stromaufnahme von 12 mA und einer Verlustleistung von 250 mW ist der Analogaktor energieeffizient. Die Schutzart IP54 gewährleistet einen zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen, während die Betriebstemperatur von -20 °C bis +70 °C eine breite Anwendbarkeit sicherstellt. Der Analogaktor ist die ideale Lösung für moderne Gebäudeautomatisierung.

Produktinfos

Stromversorgung: Über ABB i-bus KNX
Stromaufnahme KNX: Max. 12 mA
Verlustleistung KNX: Max. 250 mW
Verlustleistung P: 250 mW
Analogausgänge: 2
Spannungssignale: 0…10 V DC
Bürde Ausgangssignal: ≥ 5 kOhm
Ausgangsstrom: Max. 2 mA pro Kanal
Max. 4 mA pro Kanal (1…10 V Ausgang): Ja
Bedien- und Anzeigeelemente: Taste/LED Programmieren (rot)
Anschluss KNX: Schraubsteckklemme, grün
Analogausgänge A…B: Schraubsteckklemmen, grün
Leitungseinführung: 4 Stück, einzeln
Abisolierlänge: 7 mm
Schraubgewinde: M2
Anzugsdrehmoment: Max. 0,25 Nm
Schutzart (IP): IP 54
Schutzklasse: II
Isolationskategorie: Überspannungskategorie III
Verschmutzungsgrad: II
KNX-Sicherheitsspannung: SELV 24 V DC
Betriebstemperatur: -20 °C…+70 °C
Lagerungstemperatur: -25 °C…+70 °C
Transporttemperatur: -25 °C…+70 °C
Maximale Luftfeuchte: 93 %, keine Betauung zulässig
Luftdruck: Atmosphäre bis 2.000 m
Abmessungen: 117 x 117 x 51 mm (H x B x T)
Montageart: Aufputzgerät, Schraubbefestigung
Einbaulage: Beliebig
Gewicht: 0,25 kg
Gehäuse/-farbe: Kunststoff, grau
Approbationen: KNX nach EN 50 090-1, -2
CE-Zeichen: Gemäß EMV- und Niederspannungsrichtlinien
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Andere Bussysteme: ohne
Ausführung: Basismodul
Montageart: Unterputz
Ausgangsstrom: 4|4 mA
Ausgangsspannung: 0|10 V
Anzahl der Ausgänge: 2
Mit LED-Anzeige: Ja
Weitere Details
Bussystem LON: Nein
Bussystem Powernet: Nein
Busankopplung inklusive: Ja
Schutzart (IP): IP54
