2204.01REGAM Jung Analogausgangsmodul 4fach

25738000
8323668
1 Stk
4011377999763
DE
85371091
2204.01REGAM
beantwortete(n) Fragen weitere Varianten

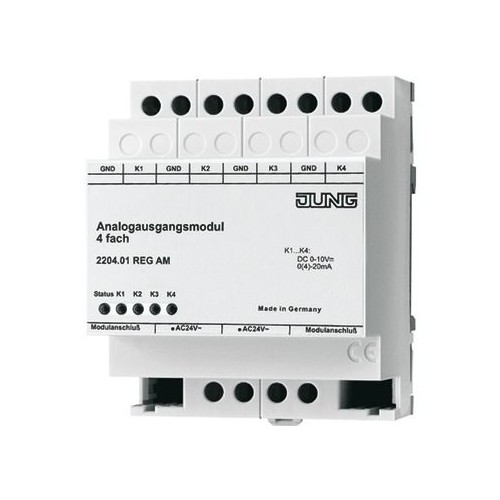

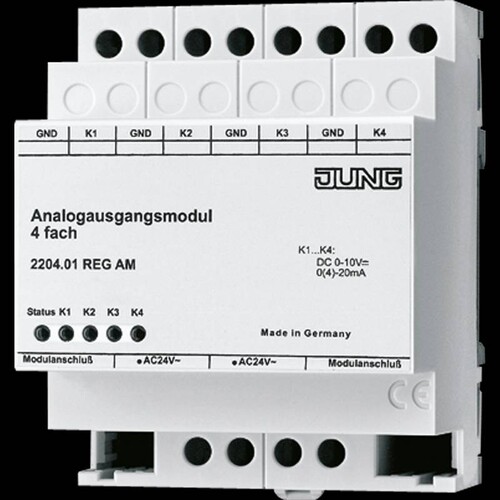

REG-GehÀuse 4 TE, Erweiterungsmodul fÃŒr Analogausgang 4fach Art.-Nr.: 2204.01 REGA Funktion, Das Analogausgangsmodul erweitert einen KNX-Analogausgang 4fach um vier analoge AusgÀnge, die sich per Software parametrieren lassen. Empfangene Daten werden in die Ausgangssignale 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA umgesetzt., Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und LÃŒftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen. Die Ausgangsgrößen können zwangsgefÃŒhrt werden., Die Auswertung der Moduldaten selbst sowie die Verarbeitung der ZwangsfÃŒhrung erfolgt im KNX-Analogausgang. Der Anschluss des Analogausgangsmoduls an das KNX-GerÀt erfolgt ÃŒber einen im Lieferumfang enthaltenen Systemstecker., Nicht benötigte AusgÀnge lassen sich abschalten. SpannungsausgÀnge werden auf Kurzschluss ÃŒberwacht., Der Ausgangszustand wird durch Status-LEDs angezeigt. Anschließbare Analog-Aktoren Keine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die AusgÀnge anschließen!, Keine externen Spannungen an die AusgÀnge anschließen. Angeschlossene Komponenten mÃŒssen eine sichere Trennung zu anderen Spannungen gewÀhrleisten. StromausgÀnge dÃŒrfen mit max. 500 ¿ belastet werden., SpannungsausgÀnge mÃŒssen mit min. 1 k¿ belastet werden. Die Klemmen GND der AusgÀnge K1 ... K4 sind intern miteinander verbunden., Bei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.
Anmerkungen zur LIMMERT-KI

Das Jung Analogausgangsmodul 4fach (Art.-Nr. 2204.01 REGAM) ist eine zuverlässige Erweiterung für KNX-Systeme, die vier analoge Ausgänge bereitstellt. Es ermöglicht die Umwandlung von KNX/EIB-Telegrammen in analoge Ausgangssignale, die für die Steuerung von Heizungs-, Lüftungs- und Klimaanlagen verwendet werden können. Mit einer Versorgungsspannung von AC 24 V und einer maximalen Stromaufnahme von 308 mA bietet dieses Modul eine hohe Flexibilität und Anpassungsfähigkeit. Die analogen Ausgänge sind softwareparametrierbar und können sowohl Spannungssignale (0...10 V) als auch Stromsignale (0...20 mA) ausgeben. Das Modul ist einfach auf einer DIN-Schiene zu montieren und bietet eine LED-Anzeige für den Betriebsstatus. Es ist ideal für Anwendungen in modernen Gebäudeautomationssystemen.

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Montageart: REG
Breite in Teilungseinheiten: 4 TE
Ausgangsstrom: 0...20 mA
Ausgangsspannung: 0...10 V
Anzahl der Ausgänge: 4
Mit LED-Anzeige: Ja
Versorgungsspannung: AC 24 V ±10 %
Stromverbrauch: max. 308 mA
KNX/EIB Spannung: 21 - 32 V DC
KNX/EIB Stromverbrauch: typ. 150 mW
Umgebungstemperatur: max. 93 % r.H., keine Kondensation
Lagertemperatur: -25 °C bis +70 °C
Schutzart: IP 20
Gewicht: ca. 180 g
Verkabelung: Schraubklemmen, 0,5 mm² bis 4 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Ausführung: Erweiterung
Montageart: REG
Breite in Teilungseinheiten: 4
Ausgangsstrom: 0|20 mA
Ausgangsspannung: 0|10 V
Anzahl der Ausgänge: 4
Mit LED-Anzeige: Ja
Weitere Details
Bussystem LON: Nein
Bussystem Powernet: Nein
Busankopplung inklusive: Nein
