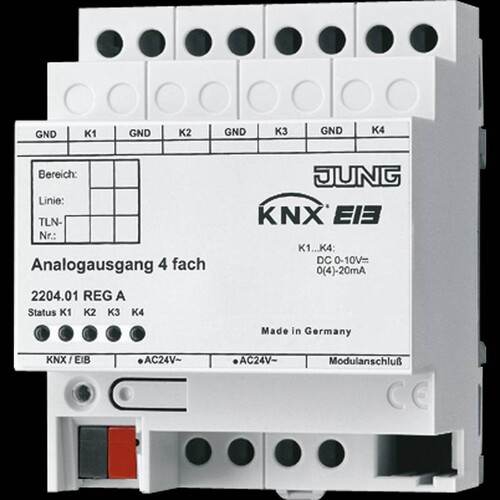

2204.01REGA Jung KNX Analogausgang 4Fach

20194223
8323667
1 Stk
4011377999770
DE
85371091
2204.01REGA
beantwortete(n) Fragen weitere Varianten
REG-GehÀuse 4 TE, ETS-Produktfamilie Ausgabe Produkttyp Analogausgang 4fach, Der Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10. Funktion, Der KNX Analogausgang verfÃŒgt ÃŒber 4 AnalogausgÀnge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale um. Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und LÃŒftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen., Die AusgÀnge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0 ... 1 V, 0 ... 10 VStromsignale: 0 ... 20 mA, 4 ... 20 mA SpannungsausgÀnge werden auf Kurzschluss ÃŒberwacht., Der Ausgangszustand wird durch Status-LEDs angezeigt. Mit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01 REGAM) kann die Anzahl der analogen AusgÀnge um 4 auf 8 erweitert werden. Der Anschluss erfolgt ÃŒber einen Systemstecker., Die Ausgangsgrößen können zwangsgefÃŒhrt werden. Nicht benötigte AusgÀnge lassen sich abschalten. Anschließbare Analog-Aktoren, Keine EVG oder elektronischen Trafos mit 1 ... 10 V-Steuereingang an die AusgÀnge anschließen! Keine externen Spannungen an die AusgÀnge anschließen. Angeschlossene Komponenten mÃŒssen eine sichere Trennung zu anderen Spannungen gewÀhrleisten., StromausgÀnge dÃŒrfen mit max. 500 ¿ belastet werden. SpannungsausgÀnge mÃŒssen mit min. 1 k¿ belastet werden., Die Klemmen GND der AusgÀnge K1 ... K4 sind intern miteinander verbunden. Bei Kurzschluss eines Spannungsausgangs zwischen K1 ... K4 und GND wird der jeweilige Ausgang abgeschaltet.
Anmerkungen zur LIMMERT-KI

Der Jung KNX Analogausgang 4-fach (Art.-Nr. 2204.01 REGA) ist ein hochmodernes Basismodul zur Integration in KNX/EIB-Systeme. Mit vier analogen Ausgängen ermöglicht es die Umwandlung von KNX-Telegrammen in analoge Ausgangssignale, die für Heizungs-, Lüftungs- und Klimaanwendungen verwendet werden können. Die Ausgangssignale sind softwareparametrierbar und unterstützen sowohl Spannungs- als auch Stromsignale. Das Modul benötigt eine Versorgungsspannung von AC 24 V und hat einen maximalen Stromverbrauch von 308 mA. Mit einer kompakten Bauweise von 4 Teilungseinheiten ist es einfach auf eine DIN-Schiene zu montieren. Die Schutzart IP 20 gewährleistet den sicheren Betrieb in geschützten Umgebungen. Zudem bietet das Modul eine LED-Anzeige für den Status der Ausgänge, was die Überwachung und Fehlersuche erleichtert.

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Ausführung: Basismodul

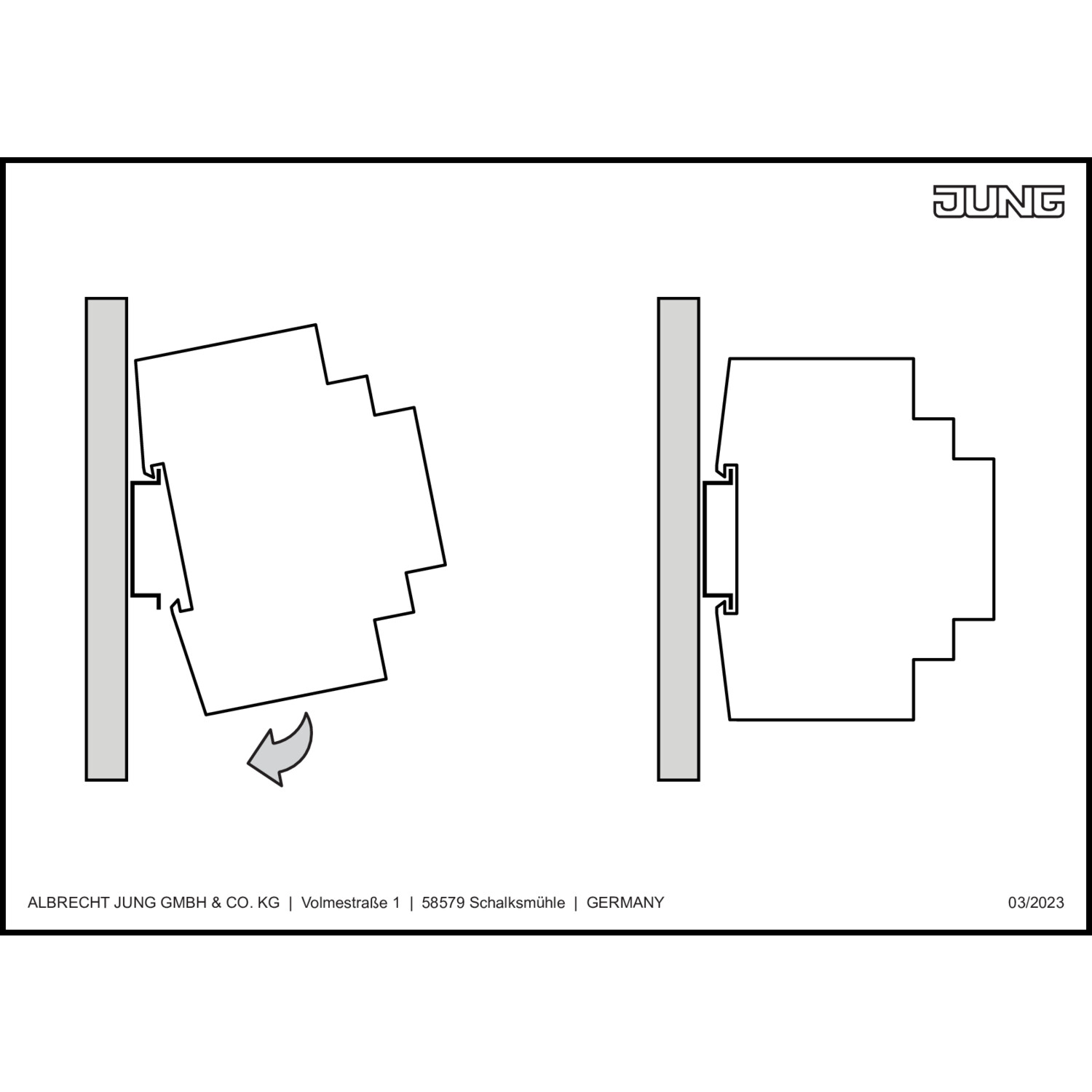

Montageart: REG
Breite in Teilungseinheiten: 4 TE
Ausgangsstrom: 0...20 mA
Ausgangsspannung: 0...10 V
Anzahl der Ausgänge: 4
Mit LED-Anzeige: Ja
Versorgungsspannung: AC 24 V ±10 %
Stromverbrauch: max. 308 mA
KNX/EIB Spannung: 21 - 32 V DC
KNX/EIB Stromverbrauch: typ. 150 mW
Umgebungstemperatur: max. 93 % r.H., keine Kondensation
Lagertemperatur: -25 °C bis +70 °C
Schutzart: IP 20 nach EN 60529
Gewicht: ca. 180 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Bussystem KNX: Ja
Bussystem KNX-RF (Funk): Nein
Bussystem Funkbus: Nein
Ausführung: Basismodul
Montageart: REG
Breite in Teilungseinheiten: 4
Ausgangsstrom: 0|20 mA
Ausgangsspannung: 0|10 V
Anzahl der Ausgänge: 4
Mit LED-Anzeige: Ja
Weitere Details
Bussystem LON: Nein
Bussystem Powernet: Nein
Busankopplung inklusive: Ja
