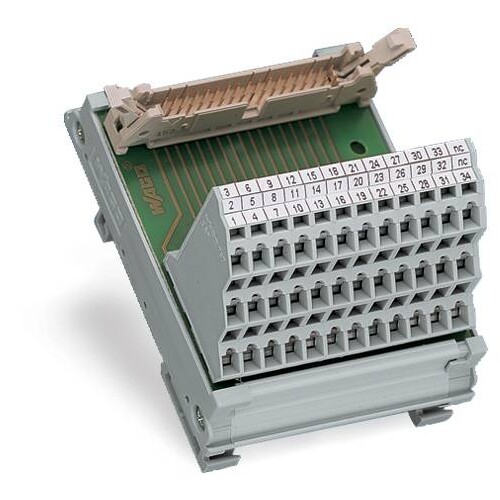

289-614 Wago Übergabe-Baustein

24001370
1124345
1 Stk
4045454011543
DE
85366990990
289-614
beantwortete(n) Fragen weitere Varianten
Übergabemodul, Steckverbinder gemäß DIN 41651, 20-polig, Dreistock-Leiterplattenklemmen, im Montagesockel, 2,50 mm²
Anmerkungen zur LIMMERT-KI

Der Wago Übergabe-Baustein 289-614 ist ein hochentwickeltes Interface-Modul, das eine zuverlässige Verbindung in automatisierten Systemen bietet. Mit einer Betriebsspannung von bis zu 125 V DC und einem Nennstrom von 1 A ist dieses Modul für eine Vielzahl von Anwendungen geeignet. Es verfügt über 20-polige, steckbare Anschlüsse gemäß DIN 41651 und ist mit einer CAGE CLAMP®-Anschlusstechnik ausgestattet, die eine einfache und sichere Verbindung gewährleistet. Mit kompakten Abmessungen von 47 mm Breite, 62 mm Höhe und 85 mm Tiefe ist der Baustein ideal für die Montage auf einer TH35-Hutschiene. Der Wago Übergabe-Baustein ist für Betriebstemperaturen von -20 bis 55 °C ausgelegt und bietet eine hohe Zuverlässigkeit in verschiedenen Umgebungen.

Produktinfos

Betriebsspannung: ≤ AC 100 V; ≤ DC 125 V
Nennstrom: 1 A
Nennspannung: 100 V
Nennstoßspannung: 0,8 kV
Verschmutzungsgrad: 2
Schutzart (IP): IP20
Anschlusstyp (1): System
Polzahl (1): 20
Steckverbinder: DIN 41651 männlich
Steckrichtung: Vertikal
Anschlusstyp (2): Feld
Polzahl (2): 20
Design (2): Dreistock-Leiterplattenklemmen
Anschlusstechnik (2): CAGE CLAMP®
Querschnitt (2): 0,08 … 2,5 mm²
Abisolierlänge (2): 5 … 6 mm

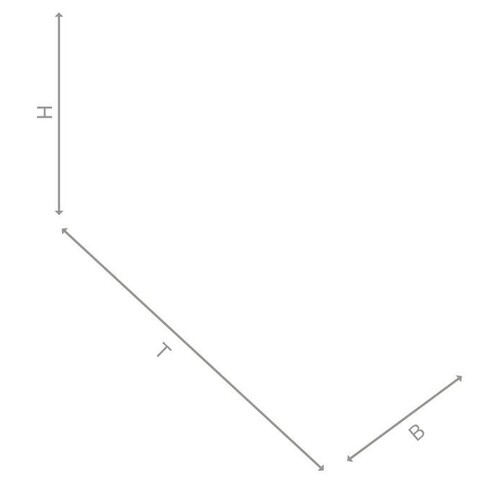

Breite: 47 mm
Höhe: 62 mm
Tiefe: 85 mm
Montageart: Hutschiene TH35
Gewicht: 84 g
Betriebstemperatur: -20 … 55 °C
Lagertemperatur: -40 … 70 °C
Relative Luftfeuchtigkeit: ≤ 85% (nicht kondensierend)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Polzahl: 20
Bemessungsspannung: 125 V
Bemessungsstrom: 1 A
Ausführung elektrischer Anschluss, feldseitig: Federzuganschluss
Ausführung elektrischer Anschluss, steuerseitig: sonstige
Tiefe: 62 mm
Breite: 47 mm
Höhe: 85 mm
Montageart: Hutschiene TH35
Verschmutzungsgrad: 2
