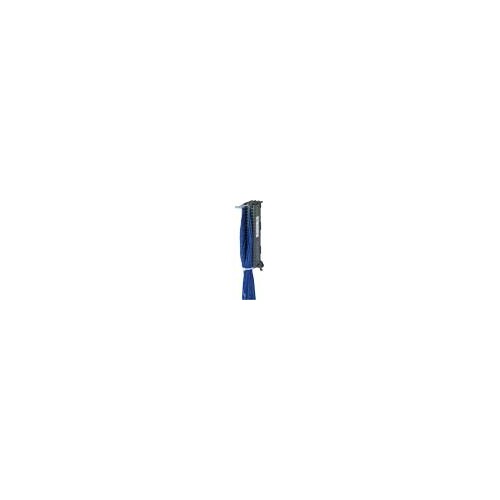

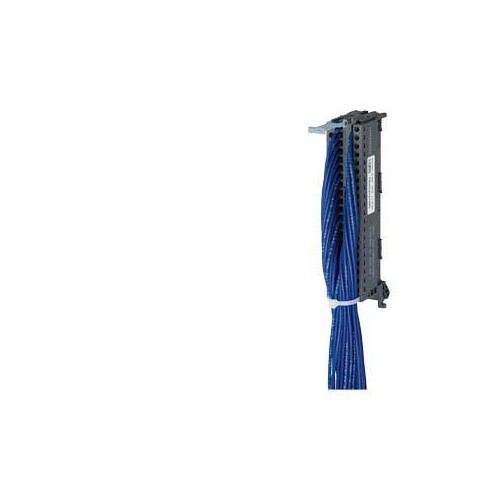

6ES7922-5BD20-0HC0 Siemens Frontstecker 40polig m. 40 Einzelader halogenfrei fü

31023462
2858723
1 Stk
4025515153344
RO
85444290
6ES7922-5BD20-0HC0
beantwortete(n) Fragen weitere Varianten
Frontstecker f. SIMATIC S7-1500 40pol. (6ES7592-1AM00-0XB0) mit 40 Einzeladern 0,5 mm2 Adertype H05Z-K (halogenfrei) Schraubversion L = 3,2 m Der vorkonfektionierter 40 polige Frontstecker mit 40 Einzeladern der Type halogenfrei, Leiterquerschnitt 0,5qmm, mit einer Länge von 3,2m in Schraubausführung ist für den Anschluss an eine digitale I/O Baugruppe der SIMATIC S7-1500 vorgesehen. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Damit können die Signale der digitalen I/O Baugruppe über die nummerierten Einzeladern einfach an die zu verdrahteten Elementen angeschlossen werden. Dieser Frontstecker mit Einzeladern ist Bestandteil des flexiblen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem 50%igen geringeren Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden.
Anmerkungen zur LIMMERT-KI

Der Siemens Frontstecker 6ES7922-5BD20-0HC0 ist ein hochflexibler 40-poliger Anschluss für die SIMATIC S7-1500, der mit 40 halogenfreien Einzeladern (0,5 mm²) ausgestattet ist. Mit einer Länge von 3,2 m und einem Schraubanschluss ermöglicht er eine einfache und sichere Verbindung zu digitalen I/O-Modulen. Die Adern sind nummeriert, was die Verkabelung erheblich vereinfacht und Fehlerquellen reduziert. Der Frontstecker ist aus halogenfreiem Polyolefin gefertigt und bietet eine hohe Flexibilität und Zuverlässigkeit in anspruchsvollen Umgebungen. Er ist ideal für den Einsatz in modernen Automatisierungssystemen und trägt zur Effizienz der Systemverkabelung bei. Der Frontstecker ist für eine Betriebsspannung von bis zu 30 V ausgelegt und kann Temperaturen von -15 °C bis +60 °C standhalten.

Produktinfos

Zielsystem: SIMATIC S7-1500
Geeignet für: Digitale I/O-Module
Produktart: Flexibler Anschluss
Produktbezeichnung: Frontstecker mit Einzeladern
Anschlussart: Schraubanschluss
Kabellänge: 3,2 m
Leiterdesign: H05Z-K
Material der Kabelisolierung: Polyolefin (halogenfrei)
Farbe der Kabelisolierung: blau
RAL-Farbnummer: RAL 5010
Außendurchmesser der Kabelisolierung: 2,2 mm
Nennquerschnitt: 0,5 mm²
Markierung der Adern: Nummerierung von 1 bis 40 in weiß
Anzahl der Kanäle: 40
Betriebsspannung (Nennwert): 24 V
Betriebsspannung (maximal): 30 V
Maximaler Dauerstrom: 1,5 A
Lagertemperatur: -15 ... +60 °C
Betriebstemperatur: 0 ... 60 °C
cULus-Zulassung: Nein
Geeignet für digitale Signalübertragung: Ja
Geeignet für analoge Signalübertragung: Nein
Polzahl: 40
Nettogewicht: 1,54 kg
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Funktion: SPS-sonstige Geräte
Länge: 3.2 m
Geeignet für Eingangskarte SPS: Ja
Geeignet für Ausgangskarte SPS: Ja
Geeignet für digitale Signale: Ja
Geeignet für analoge Signale: Nein
Ausführung elektrischer Anschluss, feldseitig: sonstige
Ausführung elektrischer Anschluss, gehäuseseitig: Schraubanschluss
Polzahl: 40
