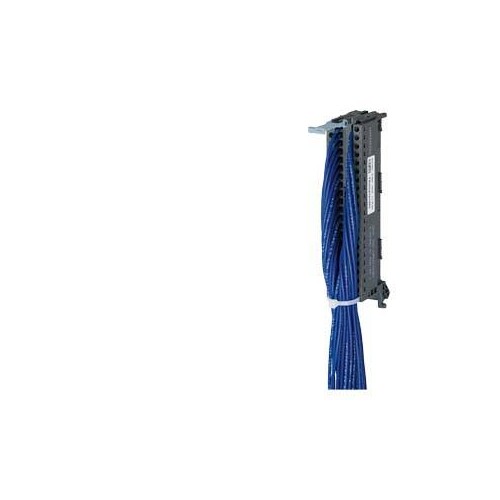

6ES7922-5BC50-0AC0 Siemens Frontstecker 40polig m. 40 Einzelader H05V K für SIM

28094711
2858717
1 Stk
4025515153276
RO
85444290
6ES7922-5BC50-0AC0
beantwortete(n) Fragen weitere Varianten
Frontstecker f. SIMATIC S7-1500 40pol. (6ES7592-1AM00-0XB0) mit 40 Einzeladern 0,5 mm2 Adertype H05V-K Schraubversion L = 2,5 m Der vorkonfektionierter 40 polige Frontstecker mit 40 Einzeladern der Type H05V-K, Leiterquerschnitt 0,5qmm, mit einer Länge von 2,5m in Schraubausführung ist für den Anschluss an eine digitale I/O Baugruppe der SIMATIC S7-1500 vorgesehen. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Damit können die Signale der digitalen I/O Baugruppe über die nummerierten Einzeladern einfach an die zu verdrahteten Elementen angeschlossen werden. Dieser Frontstecker mit Einzeladern ist Bestandteil des flexiblen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem 50%igen geringeren Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden.
Anmerkungen zur LIMMERT-KI

Der Siemens Frontstecker 6ES7922-5BC50-0AC0 ist ein hochwertiger 40-poliger Frontstecker, der für den Einsatz mit dem SIMATIC S7-1500 System konzipiert wurde. Mit einer Kabellänge von 2,5 m und einem Leiterquerschnitt von 0,5 mm² (Adertyp H05V-K) ermöglicht dieser Frontstecker eine einfache und zuverlässige Verbindung zu digitalen I/O-Modulen. Die Schraubanschlüsse gewährleisten eine sichere Verbindung, während die PVC-Ummantelung für Langlebigkeit sorgt. Der Stecker ist für eine Betriebsspannung von bis zu 30 V geeignet und bietet eine maximale Dauerstromstärke von 1,5 A. Er kann in einem Temperaturbereich von -30 bis +70 °C gelagert und bei Temperaturen von 0 bis 60 °C betrieben werden. Mit diesem Frontstecker können Signale effizient und fehlerfrei an die zu verdrahtenden Elemente angeschlossen werden, was den Verdrahtungsaufwand um bis zu 50 % reduziert.

Produktinfos

Zielsystem: SIMATIC S7-1500
Geeignet für: Digitale I/O-Module
Produktbezeichnung: Frontstecker mit Einzeladern
Anschlussart: Schraubanschluss
Kabellänge: 2,5 m
Adertyp: H05V-K
Material der Kabelummantelung: PVC
Farbe der Kabelummantelung: blau
Äußerdurchmesser der Kabelummantelung: 2,2 mm
Leiterquerschnitt: 0,5 mm²
Anzahl der Kanäle: 40
Betriebsspannung (nennwert): 24 V
Maximale Betriebsspannung: 30 V
Maximale Dauerstromstärke: 1,5 A
Lagertemperatur: -30 ... +70 °C
Betriebstemperatur: 0 ... 60 °C
Zulassung: cULus nicht vorhanden
Geeignet für digitale Signalübertragung: Ja
Geeignet für analoge Signalübertragung: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: SPS-sonstige Geräte
Länge: 2.5 m
Geeignet für Eingangskarte SPS: Ja
Geeignet für Ausgangskarte SPS: Ja
Geeignet für digitale Signale: Ja
Geeignet für analoge Signale: Nein
Ausführung elektrischer Anschluss, feldseitig: sonstige
Ausführung elektrischer Anschluss, gehäuseseitig: Schraubanschluss
Polzahl: 40
