6ES7922-4BD20-0AD0 Siemens Frontstecker f. Simatic S7-400 48pol

20681808
1808352
1 Stk
4025515130703
DE
85444290
6ES7922-4BD20-0AD0
beantwortete(n) Fragen weitere Varianten

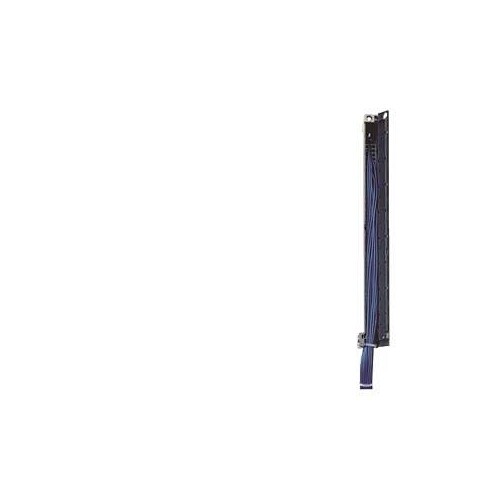

Frontstecker f. SIMATIC S7-400 48pol. (6ES7492-1AL00-0AA0) mit 46 Einzeladern 0,5 mm2, Einzeladern H05V-K, Schraubversion VPE=1 Stueck L = 3,2 m Der vorkonfektionierter 48 polige Frontstecker mit 46 Einzeladern der Type H05V-K, Leiterquerschnitt 0,5qmm, mit einer Länge von 3,2m in Schraubausführung ist für den Anschluss an eine digitale I/O Baugruppe der SIMATIC S7-400 vorgesehen. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Damit können die Signale der digitalen I/O Baugruppe über die nummerierten Einzeladern einfach an die zu verdrahteten Elementen angeschlossen werden. Dieser Frontstecker mit Einzeladern istBestandteil des flexiblen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem 50%igen geringeren Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden.
Anmerkungen zur LIMMERT-KI

Der Siemens Frontstecker 6ES7922-4BD20-0AD0 ist eine flexible Verbindungslösung für die SIMATIC S7-400. Mit einer Kabellänge von 3,2 m und 46 Einzeladern aus H05V-K mit einem Leiterquerschnitt von 0,5 mm² ermöglicht dieser Frontstecker eine einfache und sichere Verdrahtung von digitalen I/O-Modulen. Der Schraubanschluss sorgt für eine zuverlässige Verbindung, während die PVC-Ummantelung in der Farbe Blau (RAL 5010) für Langlebigkeit und Sicherheit sorgt. Der Frontstecker ist für den Betrieb bei Temperaturen von 0 bis 60 °C geeignet und unterstützt eine Nennspannung von 24 V. Mit einem Nettogewicht von 1,51 kg ist er eine ideale Lösung für industrielle Automatisierungsanwendungen, die eine effiziente Signalübertragung erfordern.

Produktinfos

Zielsystem: SIMATIC S7-400
Geeignet für: Digitale I/O-Module
Produktbezeichnung: Frontstecker mit Einzeladern
Anschlussart: Schraubanschluss
Kabellänge: 3,2 m
Kabeltyp: H05V-K
Material der Kabelummantelung: PVC
Farbe der Kabelummantelung: blau
RAL-Farbnummer: RAL 5010
Außendurchmesser der Kabelummantelung: 2,2 mm (gebündelte Einzeladern)
Leiterquerschnitt: 0,5 mm²
Markierung der Adern: Nummerierung von 3 bis 48 in weiß
Anzahl der Kanäle: 46
Anzahl der Pole: 48
Nennspannung: 24 V
Maximalspannung: 30 V
Maximaler Dauerstrom: 1 A
Lagertemperatur: -30 ... +70 °C
Betriebstemperatur: 0 ... 60 °C
cULus-Zulassung: Nein
Geeignet für digitale Signalübertragung: Ja
Geeignet für analoge Signalübertragung: Nein
Referenzcode gemäß IEC 81346-2: WG
Nettogewicht: 1,51 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: SPS-sonstige Geräte
Länge: 3.2 m
Geeignet für Eingangskarte SPS: Ja
Geeignet für Ausgangskarte SPS: Ja
Geeignet für digitale Signale: Ja
Geeignet für analoge Signale: Nein
Ausführung elektrischer Anschluss, feldseitig: sonstige
Ausführung elektrischer Anschluss, gehäuseseitig: Schraubanschluss
Polzahl: 48
