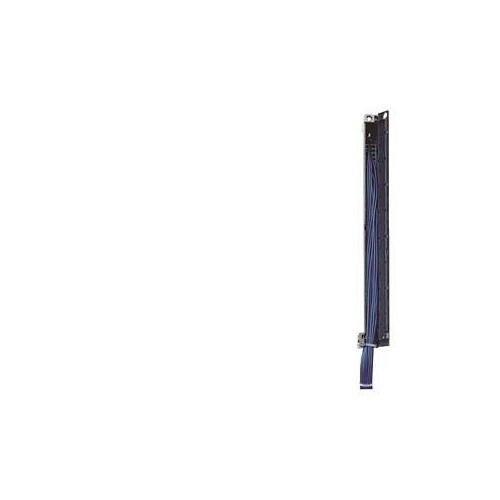

6ES7922-4BC50-0AD0 SIEMENS Frontstecker f. Simatic S7-400 48pol.

20833051
1808690
1 Stk
4025515130666
DE
85444290
6ES7922-4BC50-0AD0
beantwortete(n) Fragen weitere Varianten
Frontstecker f. SIMATIC S7-400 48pol. (6ES7492-1AL00-0AA0) mit 46 Einzeladern 0,5 mm2, Einzeladern H05V-K, Schraubversion VPE=1 Stueck L = 2,5 m Der vorkonfektionierter 48 polige Frontstecker mit 46 Einzeladern der Type H05V-K, Leiterquerschnitt 0,5qmm, mit einer Länge von 2,5m in Schraubausführung ist für den Anschluss an eine digitale I/O Baugruppe der SIMATIC S7-400 vorgesehen. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Damit können die Signale der digitalen I/O Baugruppe über die nummerierten Einzeladern einfach an die zu verdrahteten Elementen angeschlossen werden. Dieser Frontstecker mit Einzeladern istBestandteil des flexiblen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem 50%igen geringeren Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden.
Anmerkungen zur LIMMERT-KI

Der Frontstecker 6ES7922-4BC50-0AD0 von Siemens ist eine hochwertige Lösung für die Verbindung mit der SIMATIC S7-400. Mit 48 Polen und 46 Einzeladern aus H05V-K mit einem Querschnitt von 0,5 mm² bietet dieser vorkonfektionierte Stecker eine Leitungslänge von 2,5 m. Er ist für digitale I/O Baugruppen geeignet und ermöglicht eine einfache und sichere Signalübertragung. Der Stecker ist in einer robusten Schraubversion ausgeführt und der Kabelmantel aus PVC in der Farbe Blau sorgt für Langlebigkeit. Mit einer Nennspannung von 24 V und einer maximalen Spannung von 30 V ist er ideal für den Einsatz in industriellen Anwendungen. Die Temperaturbereiche von -30 °C bis +70 °C für die Lagerung und 0 °C bis 60 °C im Betrieb machen ihn besonders vielseitig. Dieser Frontstecker reduziert den Verdrahtungsaufwand um 50 % und minimiert Fehlerquellen bei der Verkabelung.

Produktinfos

Zielsystem: SIMATIC S7-400
Eignung zur Verwendung: Digitale I/O Baugruppen
Produkttyp-Bezeichnung: Flexibler Anschluss
Produkt-Bezeichnung: Frontstecker mit Einzelader
Steckertyp: 6ES7492-1AL00-0AA0
Leitungslänge: 2,5 m
Ausführung der Leitung: H05V-K
Material des Kabelmantels: PVC
Farbe des Kabelmantels: blau
Außendurchmesser des Kabelmantels: 2,2 mm
Leiterquerschnitt: 0,5 mm²
Kennzeichnung der Ader: Durchnumeriert 3 bis 48 in weiss
Typ der Anschlussklemme: Schraubklemme
Anzahl der Kanäle: 46
Polzahl: 48
Betriebsspannung Nennwert: 24 V
Betriebsspannung maximal: 30 V
Dauerstrom maximal zulässig: 1 A
Umgebungstemperatur während Lagerung: -30 ... +70 °C
Umgebungstemperatur während Betrieb: 0 ... 60 °C
Eignungsnachweis cULus-Zulassung: Nein
Geeignet für Eingangskarte SPS: Ja
Geeignet für Ausgangskarte SPS: Ja
Geeignet für digitale Signalübertragung: Ja
Geeignet für analoge Signalübertragung: Nein
Ausführung elektrischer Anschluss feldseitig: sonstige
Ausführung elektrischer Anschluss gehäuseseitig: Schraubanschluss
Nettogewicht: 1,22 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: SPS-sonstige Geräte
Länge: 2.5 m
Geeignet für Eingangskarte SPS: Ja
Geeignet für Ausgangskarte SPS: Ja
Geeignet für digitale Signale: Ja
Geeignet für analoge Signale: Nein
Ausführung elektrischer Anschluss, feldseitig: sonstige
Ausführung elektrischer Anschluss, gehäuseseitig: Schraubanschluss
Polzahl: 48
