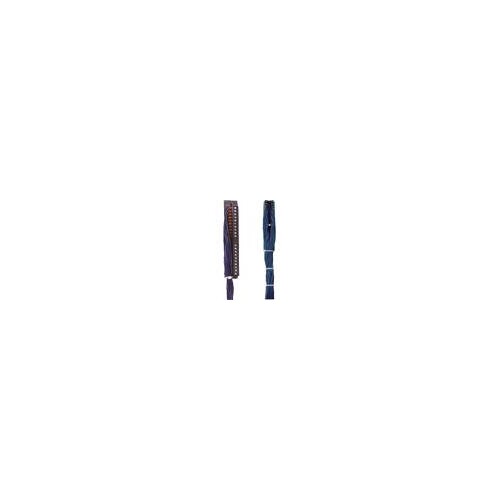

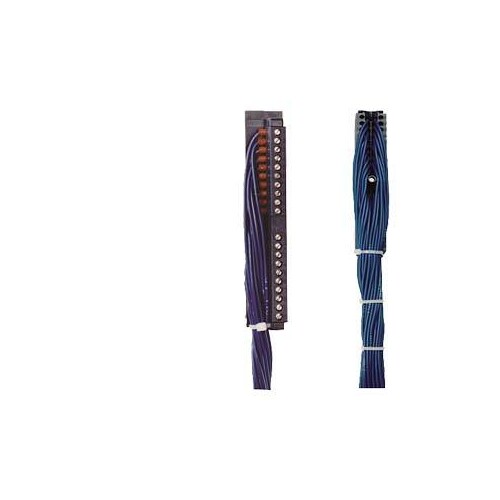

6ES7922-3BD20-0AC0 Siemens Frontstecker für Simatic S7-300 40-pol. 3,2m

20860421
4921985
1 Stk
4025515130598
RO
85444290
6ES7922-3BD20-0AC0
beantwortete(n) Fragen weitere Varianten
Frontstecker f. SIMATIC S7-300 40pol. (6ES7392-1AM00-0AA0) mit 40 Einzeladern 0,5 mm2, Einzeladern H05V-K, Schraubversion VPE=1 Stueck L = 3,2 m Der vorkonfektionierter 40 polige Frontstecker mit 40 Einzeladern der Type H05V-K, Leiterquerschnitt 0,5qmm, mit einer Länge von 3,2m in Schraubausführung ist für den Anschluss an eine digitale I/O Baugruppe der SIMATIC S7-300 vorgesehen. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Damit können die Signale der digitalen I/O Baugruppe über die nummerierten Einzeladern einfach an die zu verdrahteten Elementen angeschlossen werden. Dieser Frontstecker mit Einzeladern istBestandteil des flexiblen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem 50%igen geringeren Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden.
Anmerkungen zur LIMMERT-KI

Der 6ES7922-3BD20-0AC0 Frontstecker von Siemens ist eine hochwertige Verbindungslösung für die SIMATIC S7-300 Steuerung. Mit einer Länge von 3,2 m und 40 Einzeladern, die einen Leiterquerschnitt von 0,5 mm² aufweisen, ermöglicht dieser Frontstecker eine einfache und zuverlässige Verbindung zu digitalen I/O Baugruppen. Der Kabelmantel aus PVC in der Farbe Blau sorgt für Langlebigkeit und Flexibilität. Der Schraubanschluss gewährleistet eine sichere Verbindung, während die durchnummerierten Adern die Installation erleichtern. Der Frontstecker ist für den Betrieb bei Temperaturen von -30 bis +70 °C geeignet und unterstützt eine Betriebsspannung von bis zu 30 V. Ideal für den Einsatz in industriellen Automatisierungssystemen, reduziert dieser flexible Anschluss den Verdrahtungsaufwand erheblich und minimiert Fehlerquellen.

Produktinfos

Zielsystem: SIMATIC S7-300
Eignung zur Verwendung: Digitale I/O Baugruppen
Produkttyp-Bezeichnung: Flexibler Anschluss
Produkt-Bezeichnung: Frontstecker mit Einzelader
Steckertyp: 6ES7392-1AM00-0AA0
Leitungslänge: 3,2 m
Ausführung der Leitung: H05V-K
Material Kabelmantel: PVC
Farbe Kabelmantel: blau
Außendurchmesser Kabelmantel: 2,2 mm
Leiterquerschnitt: 0,5 mm²
Kennzeichnung der Ader: Durchnumeriert 1 bis 40 in weiß
Typ der Anschlussklemme: Schraubklemme
Anzahl der Kanäle: 40
Betriebsspannung Nennwert: 24 V
Betriebsspannung maximal: 30 V
Dauerstrom maximal: 1,5 A
Umgebungstemperatur während Lagerung: -30 ... +70 °C
Umgebungstemperatur während Betrieb: 0 ... 60 °C
Eignung zum Zusammenwirken mit Eingangskarte SPS: Ja
Eignung zum Zusammenwirken mit Ausgangskarte SPS: Ja
Eignung zur digitalen Signalübertragung: Ja
Eignung zur analogen Signalübertragung: Nein
Ausführung elektrischer Anschluss feldseitig: sonstige
Ausführung elektrischer Anschluss gehäuseseitig: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: SPS-sonstige Geräte
Länge: 3.2 m
Geeignet für Eingangskarte SPS: Ja
Geeignet für Ausgangskarte SPS: Ja
Geeignet für digitale Signale: Ja
Geeignet für analoge Signale: Nein
Ausführung elektrischer Anschluss, feldseitig: sonstige
Ausführung elektrischer Anschluss, gehäuseseitig: Schraubanschluss
Polzahl: 40
