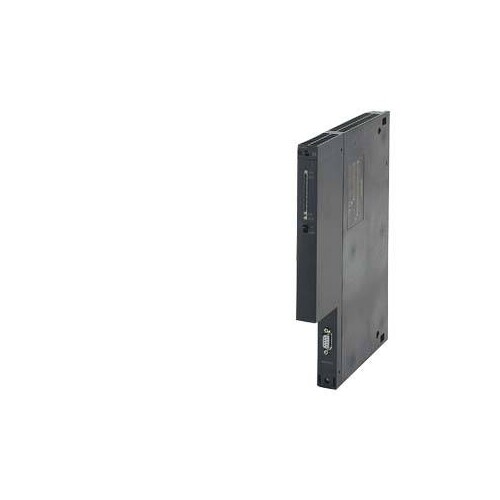

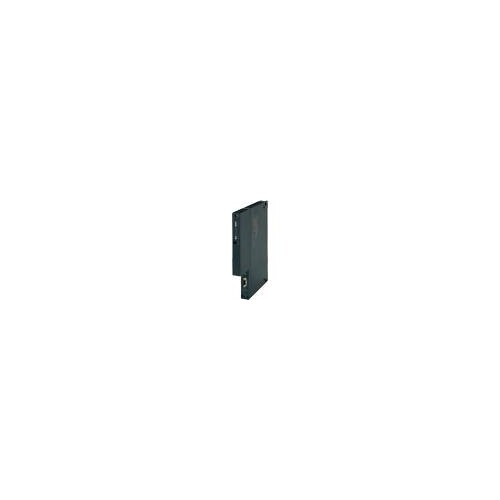

6GK7443-5DX05-0XE0 Siemens Prozessor CP443-5 Simatic S7-400

20658666
4399429
1 Stk
4019169212090
DE
85176200
6GK7443-5DX05-0XE0
beantwortete(n) Fragen weitere Varianten
Kommunikationsprozessor CP 443-5 Extended zum Anschluss von SIMATIC S7-400 an PROFIBUS DP, S5-kompatible, PG/OP- und S7-Kommunikation. Kommunikationsprozessor CP 443-5 Extended zum Anschluss von SIMATIC S7-400 an PROFIBUS DP, S5-kompatible, PG/OP- und S7-Kommunikation.
Anmerkungen zur LIMMERT-KI

Der Siemens Kommunikationsprozessor CP 443-5 Extended ist speziell für den Anschluss von SIMATIC S7-400 an PROFIBUS DP ausgelegt. Mit einer Übertragungsrate von 9,6 kbit/s bis 12 Mbit/s ermöglicht dieser Prozessor eine zuverlässige Kommunikation in industriellen Anwendungen. Er verfügt über einen elektrischen Anschluss mit einer 9-poligen Sub-D-Buchse (RS485) und benötigt eine Versorgungsspannung von 5 V DC mit einer typischen Stromaufnahme von 0,6 A. Der CP 443-5 ist für den Betrieb in einem Temperaturbereich von 0 bis 60 °C geeignet und hat eine Schutzart von IP20. Mit einem kompakten Format von 25 mm Breite, 290 mm Höhe und 210 mm Tiefe ist er einfach in bestehende Systeme zu integrieren. Dieser Prozessor unterstützt bis zu 14 Baugruppen je CPU und ermöglicht eine maximale Anzahl von 32 Verbindungen für offene Kommunikation. Ideal für komplexe Automatisierungsprojekte, bietet der CP 443-5 Extended eine robuste Lösung für die industrielle Kommunikation.

Produktinfos

Produkttyp-Bezeichnung: CP 443-5 Extended
Übertragungsrate an der Schnittstelle 1 (PROFIBUS): 9,6 kbit/s ... 12 Mbit/s
Anzahl der Schnittstellen (Industrial Ethernet): 0
Anzahl der elektrischen Anschlüsse an der Schnittstelle 1 (PROFIBUS): 1
Ausführung des elektrischen Anschlusses (PROFIBUS): 9-polige Sub-D-Buchse (RS485)
Spannungsart der Versorgungsspannung: DC
Versorgungsspannung: 5 V
relative symmetrische Toleranz bei 5 V: 5 %
aufgenommener Strom aus Rückwandbus (typisch): 0,6 A
Verlustleistung: 3 W
Umgebungstemperatur während Betrieb: 0 ... 60 °C
Umgebungstemperatur während Lagerung: -40 ... +70 °C
Umgebungstemperatur während Transport: -40 ... +70 °C
relative Luftfeuchte während Betrieb (maximal): 95 %
Schutzart (IP): IP20
Baugruppenformat: Kompaktbaugruppe S7-400 einfach breit
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210 mm
Nettogewicht: 0,65 kg
maximale Anzahl der Baugruppen je CPU: 14
maximale Anzahl der möglichen Verbindungen (offene Kommunikation): 32
maximale Anzahl der möglichen Verbindungen (S7-Kommunikation): 48
maximale Anzahl der aktiven Verbindungen bei Multiprotokollbetrieb (ohne DP): 59
maximale Anzahl der aktiven Verbindungen bei Multiprotokollbetrieb (mit DP): 54
erforderliche Projektierungs-Software: STEP 7 V5.4 SP4 oder höher
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 0
Mit optischer Schnittstelle: Nein
Anzahl der HW-Schnittstellen sonstige: 0
Geeignet für Sicherheitsfunktionen: Nein
Unterstützt Protokoll für TCP/IP: ohne
Unterstützt Protokoll für PROFIBUS: Ja
Unterstützt Protokoll für KNX: Nein
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Ja
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Ja
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Ja
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Redundanzfähigkeit: Nein
Art der Datenübertragung: sonstige
Übertragungsrate: 0 kBit/s
Mit Potentialtrennung: Nein
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210 mm
SIL gemäß IEC 61508: ohne
