6GK7242-5DX30-0XE0 Siemens KOMMUNIKATIONSMODUL CM 1242-5

25747821
2763638
1 Stk
4019169211222
DE
85176200
6GK7242-5DX30-0XE0
beantwortete(n) Fragen weitere Varianten

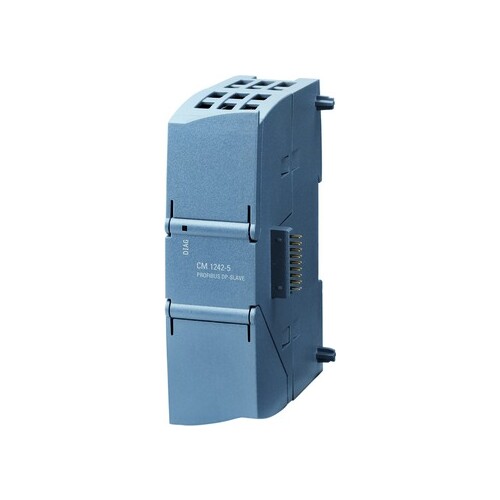

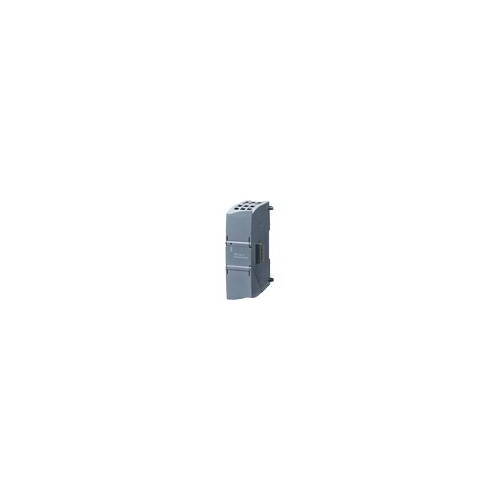

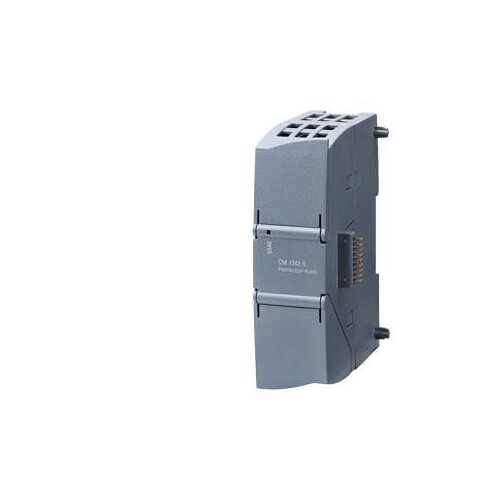

Kommunikationsmodul CM 1242-5, zum Anschluss von SIMATIC S7-1200 an PROFIBUS als DP Slave-Baugruppe.
Anmerkungen zur LIMMERT-KI

Das Kommunikationsmodul CM 1242-5 von Siemens ermöglicht die Verbindung von SIMATIC S7-1200 mit PROFIBUS als DP Slave-Baugruppe. Mit einer Übertragungsrate von 9,6 kbit/s bis 12 Mbit/s und einem 9-poligen Sub-D-Stecker (RS485) für den elektrischen Anschluss bietet dieses Modul eine zuverlässige Datenkommunikation. Es benötigt eine Versorgungsspannung von 5 V und hat einen typischen Stromverbrauch von 0,15 A. Das Modul ist für den Betrieb bei Temperaturen von 0 bis 45 °C (vertikal) und bis zu 55 °C (horizontal) ausgelegt. Mit einem kompakten Format von 30 mm Breite, 100 mm Höhe und 75 mm Tiefe ist es leicht in bestehende Systeme zu integrieren. Es unterstützt bis zu 240 Byte an Eingangs- und Ausgangsdaten, was es zu einer leistungsstarken Lösung für industrielle Automatisierungsanwendungen macht.

Produktinfos

Produktbezeichnung: CM 1242-5
Anschluss: SIMATIC S7-1200 an PROFIBUS (DP Slave)
Übertragungsrate: 9,6 kbit/s … 12 Mbit/s
Anzahl der elektrischen Anschlüsse (PROFIBUS): 1
Anzahl der elektrischen Anschlüsse (Stromversorgung): 0
Design des elektrischen Anschlusses: 9-poliger Sub-D-Stecker (RS485)
Versorgungsspannung: 5 V (vom Backplane-Bus)
Verbrauchter Strom: 0,15 A (typisch bei 5 V)
Widerstandsverlust: 0,75 W
Betriebstemperatur (vertikale Installation): 0 … 45 °C
Betriebstemperatur (horizontale Installation): 0 … 55 °C
Lagertemperatur: -40 … +70 °C
Transporttemperatur: -40 … +70 °C
Relative Luftfeuchtigkeit: max. 95 % (bei 25 °C, ohne Kondensation)
Schutzart (IP): IP20
Modulformat: Kompaktmodul S7-1200, einreihig
Breite: 30 mm
Höhe: 100 mm
Tiefe: 75 mm
Nettogewicht: 0,115 kg
Maximale Anzahl der Module pro CPU: 3
DP Slave: Ja
Datenmenge Eingänge (DP Slave): 240 Byte
Datenmenge Ausgänge (DP Slave): 240 Byte
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Anzahl der HW-Schnittstellen sonstige: 0
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Ja
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Ja
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Redundanzfähigkeit: Nein
    Art der Datenübertragung: sonstige
    Übertragungsrate: 0 kBit/s
    Mit Potentialtrennung: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 30 mm
    Höhe: 100 mm
    Tiefe: 75 mm
    SIL gemäß IEC 61508: ohne
