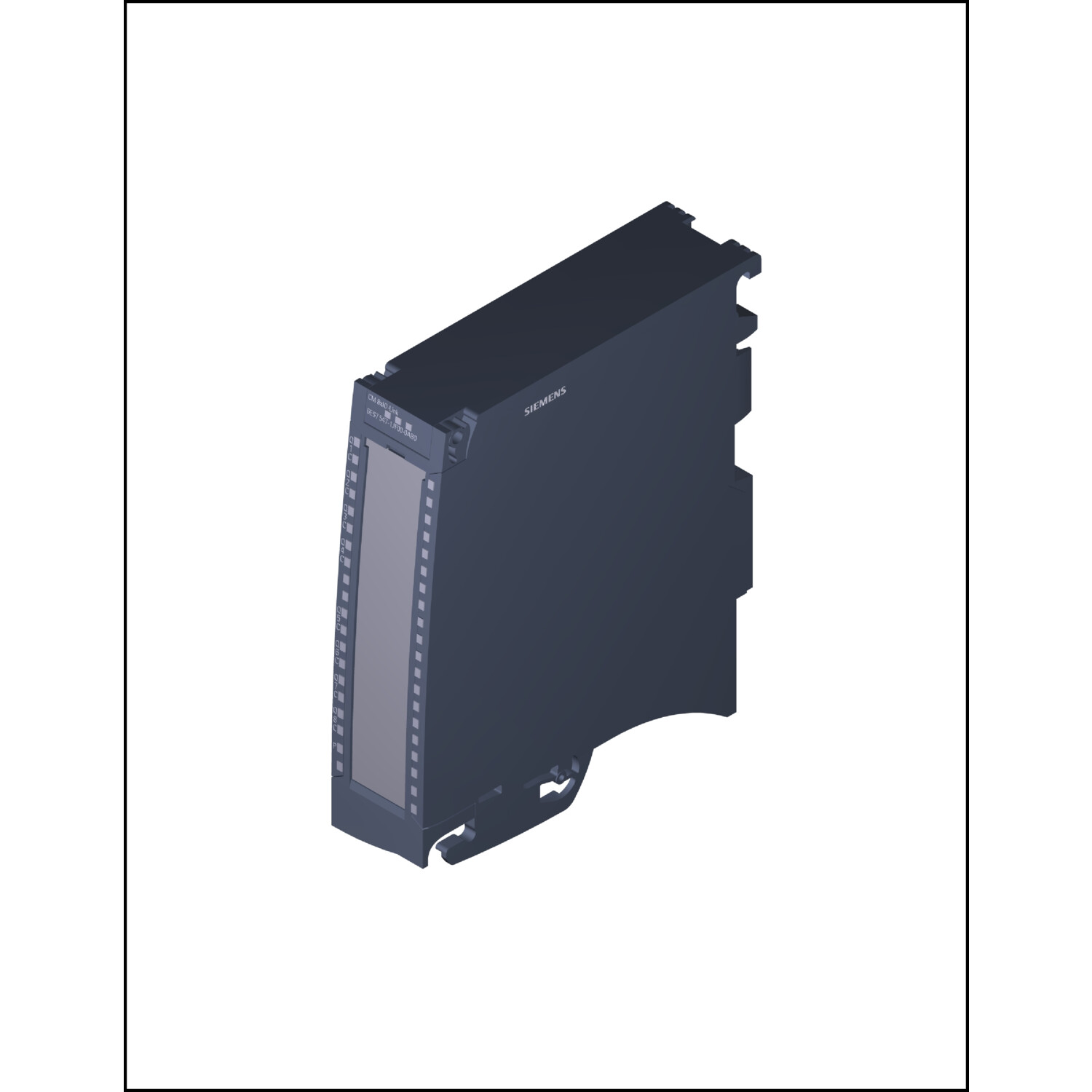

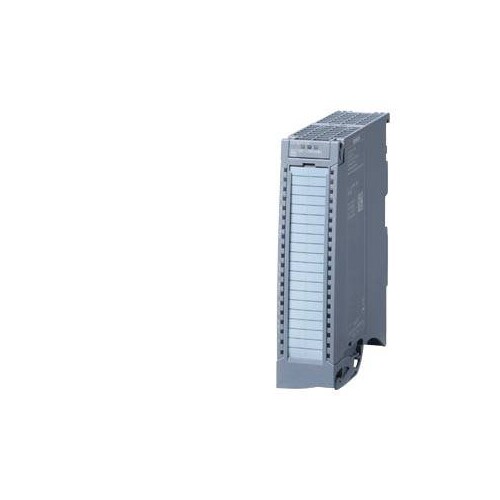

6ES7547-1JF00-0AB0 Siemens S7 1500, CM 8xIO Link, Kommunikationsmodul IO Link

28066641
1 Stk
4047623409946
DE
85176200
6ES7547-1JF00-0AB0
beantwortete(n) Fragen weitere Varianten
S7-1500, CM 8xIO-Link, Kommunikationsmodul IO-Link Master V1.1, Frontstecker (Schraubklemmen oder Push-In) separat bestellen SIMATIC ET 200MP ist ein modulares, skalierbares und universell einsetzbares Peripheriesystem in IP20 und bietet die gleichen Systemvorteile wie die S7-1500. Sie erlaubt kürzeste Buszykluszeiten und schnellste Reaktionszeiten auch bei großen Mengengerüsten. Das dezentrale Peripheriesystem ist besonders einfach zu montieren, zu verdrahten und in Betrieb zu nehmen. Durch den skalierbaren Aufbau können Sie die Peripheriestation exakt auf den jeweiligen Bedarf vor Ort ausrichten. Kommunikationsbaugruppen bieten zusätzliche Kommunikationsmöglichkeiten für unterschiedlichste Netzwerke.
Anmerkungen zur LIMMERT-KI

Das Kommunikationsmodul IO-Link CM 8xIO-Link von Siemens ist eine leistungsfähige Lösung für die S7-1500 Steuerung. Es unterstützt bis zu acht IO-Link Geräte und ermöglicht eine einfache Integration in bestehende Systeme. Mit einer Nennversorgungsspannung von 24 V DC und einem breiten zulässigen Spannungsbereich von 20,4 V bis 28,8 V bietet es Flexibilität und Zuverlässigkeit. Die Zykluszeit beträgt minimal 2 ms, wodurch schnelle Reaktionszeiten gewährleistet sind. Das Modul ist für Temperaturen von 0 °C bis 60 °C (waagerechte Einbaulage) ausgelegt und kann in Höhen bis zu 5.000 m betrieben werden. Mit einer kompakten Bauform von 35 mm Breite, 147 mm Höhe und 129 mm Tiefe ist es ideal für platzsparende Anwendungen. Dieses Modul ist die perfekte Wahl für moderne Automatisierungslösungen und bietet umfassende Diagnosetools für eine effektive Überwachung.

Produktinfos

Produkttyp: CM 8xIO-Link
HW-Funktionsstand: FS01
Firmware-Version: V1.0.0
FW-Update möglich: Ja
I&M-Daten: Ja; I&M0 bis I&M3
Versorgungsspannung: DC 24 V
Nennwert (DC): 24 V
Zulässiger Bereich, untere Grenze (DC): 20,4 V
Zulässiger Bereich, obere Grenze (DC): 28,8 V
Anzahl Ausgänge: 8
Nennwert Ausgangsstrom: 1 A; 4 A Summenstrom pro Modul
IO-Link Protokoll 1.0: Ja
IO-Link Protokoll 1.1: Ja
Zykluszeit, min.: 2 ms
Größe der Prozessdaten, Input je Port: 33 byte; max.
Größe der Prozessdaten, Input je Modul: 240 byte; max.
Größe der Prozessdaten, Output je Port: 32 byte; max.
Größe der Prozessdaten, Output je Modul: 240 byte; max.
Speichergröße für Deviceparameter: 2 kbyte; für jeden Port
Leitungslänge ungeschirmt, max.: 20 m
Umgebungstemperatur im Betrieb, waagerechte Einbaulage, min.: 0 °C
Umgebungstemperatur im Betrieb, waagerechte Einbaulage, max.: 60 °C
Umgebungstemperatur im Betrieb, senkrechte Einbaulage, min.: 0 °C
Umgebungstemperatur im Betrieb, senkrechte Einbaulage, max.: 40 °C
Höhe im Betrieb bezogen auf Meeresspiegel, max.: 5 000 m
Breite: 35 mm
Höhe: 147 mm
Tiefe: 129 mm
Stromaufnahme, max.: 50 mA; ohne Last
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der HW-Schnittstellen Industrial Ethernet: 0
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-485: 0
Anzahl der HW-Schnittstellen USB: 0
Mit optischer Schnittstelle: Nein
Anzahl der HW-Schnittstellen sonstige: 8
Geeignet für Sicherheitsfunktionen: Nein
Weitere Details
Anzahl der HW-Schnittstellen seriell RS-232: 0
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell TTY: 0
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Ja
Redundanzfähigkeit: Nein
Art der Datenübertragung: seriell
Übertragungsrate: 0 kBit/s
Mit Potentialtrennung: Nein
Performance Level nach EN ISO 13849-1: 0
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 35 mm
Höhe: 147 mm
Tiefe: 129 mm
SIL gemäß IEC 61508: 0
