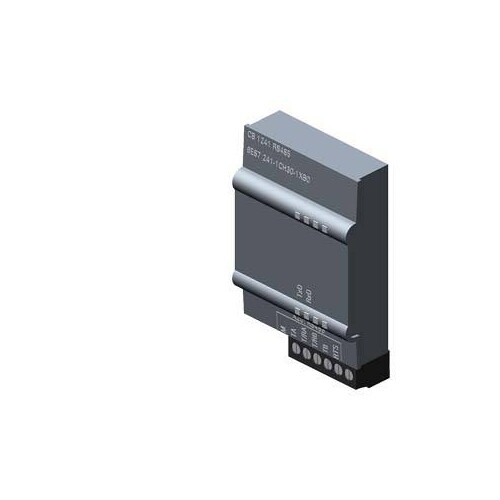

6ES7241-1CH30-1XB0 Siemens S7 1200, Communication Board CB 1241, RS485, Kle

24291121
2763637
1 Stk
6940408100930
CN
85176200
6ES7241-1CH30-1XB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1200, Communication Board CB 1241, RS-485, Klemmenblock, unterstützt Freeport SIMATIC S7-1200 Basic Controller - flexibel durch vielfältige Kommunikationsmöglichkeiten. Wenn Sie Ihre SIMATIC S7-1200 - CPU nur um wenige Ein- oder Ausgänge erweitern müssen, sind Signalboards eine gute Alternative zu Signalmodulen. Signalboards werden direkt auf die Frontseite des Controllers gesteckt (auch bei CPU 1211C möglich) und sind als digitale und analoge Eingangs-, Ausgangs- und Mischmodule verfügbar. Auch ein Kommunikationsboard mit RS 485 - Schnittstelle ist lieferbar. Signalboards ermöglichen also auch eine nachträgliche Erweiterung der Konfiguration ohne zusätzlichen Platzbedarf im Schaltschrank.
Anmerkungen zur LIMMERT-KI

Das Siemens S7-1200 Kommunikationsboard CB 1241 bietet eine RS-485 Schnittstelle, die eine maximale Kabelverbindungslänge von 1.000 m unterstützt. Mit einem typischen Eingangsstrom von 50 mA und einer Leistungsaufnahme von 1,5 W ist es für den Einsatz in industriellen Automatisierungssystemen konzipiert. Das Board unterstützt verschiedene Protokolle, einschließlich Freeport, ASCII und Modbus RTU, und ermöglicht eine flexible Kommunikation mit bis zu 247 Geräten. Mit einem IP20 Schutzgrad ist es für den Einsatz in geschützten Umgebungen geeignet. Die kompakten Abmessungen von 38 mm Breite, 62 mm Höhe und 21 mm Tiefe machen es ideal für die Erweiterung von SIMATIC S7-1200 CPUs, ohne zusätzlichen Platz im Schaltschrank zu beanspruchen.

Produktinfos

Produktbezeichnung: CB 1241 RS 485
Eingangsstrom vom Rückwandbus: 5 V DC, typ. 50 mA
Leistungsaufnahme: typ. 1,5 W
Maximale Kabel Länge: 1.000 m
Integrierter Protokolltreiber: Freeport, ASCII, Modbus RTU Master, Modbus RTU Slave, USS
Diagnosefunktion: Ja
Schutzart (IP): IP20
Betriebstemperatur min.: -20 °C
Betriebstemperatur max.: 60 °C
Lagertemperatur min.: -40 °C
Lagertemperatur max.: 70 °C

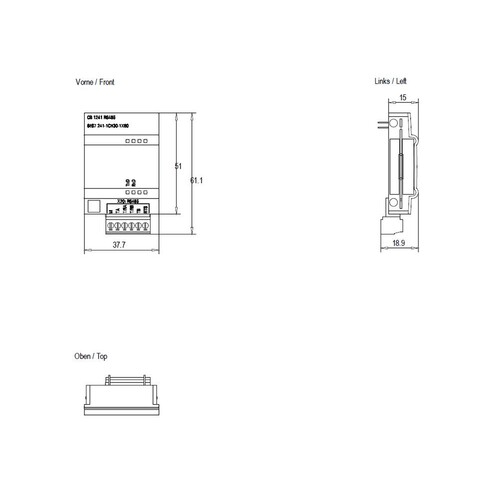

Breite: 38 mm
Höhe: 62 mm
Tiefe: 21 mm
Gewicht: 40 g
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen USB: 0
    Mit optischer Schnittstelle: Nein
    Anzahl der HW-Schnittstellen sonstige: 0
    Geeignet für Sicherheitsfunktionen: Nein
    Unterstützt Protokoll für TCP/IP: Ja
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für KNX: Nein
    Weitere Details
    Anzahl der HW-Schnittstellen seriell RS-232: 0
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell TTY: 0
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Redundanzfähigkeit: Nein
    Art der Datenübertragung: seriell
    Übertragungsrate: 0 kBit/s
    Mit Potentialtrennung: Ja
    Performance Level nach EN ISO 13849-1: 0
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 38 mm
    Höhe: 62 mm
    Tiefe: 21 mm
    SIL gemäß IEC 61508: 0
