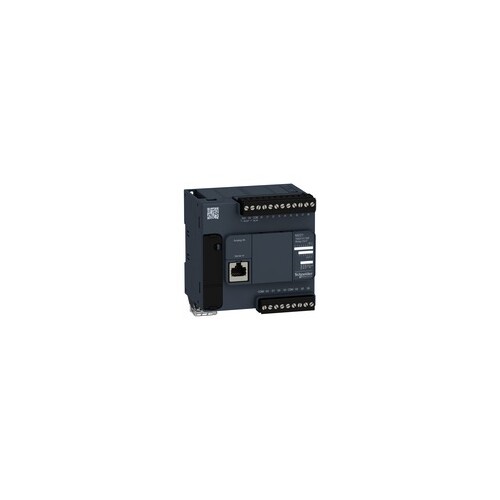

TM221C16R Schneider E. SPS M221 16IO RELAY COMPACT

24387469
4745593
1 Stk
3606480648694
13606480648691
TW
8537109199
SPS-Steuerung Modicon M221 im Kompaktformat mit 0,2µs / boolsche Anweisung für die Automatisierung von einfachen industriellen Maschinen. Insgesamt 16 integrierte E/A, davon 9 digitale (5 Standard mit 5kHz und 4 HSC mit 100kHz) Eingänge, 7 digitale Ausgänge. Zusätzlich 2 analoge (0V bis 10V / 10Bit) Eingänge. Eine RS485/RS232-Schnittstelle mit RJ45-Buchse für Modbus ASCII/RTU Master/Slave, ASCII character string, Modbus Serial IO Scanner. Die Spannungsversorgung erfolgt über 100VAC bis 240VAC. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. Erweiterbar mit bis zu einem Steckmodul. 640 kB integrierter RAM-Speicher und 2 MB Flash-Speicher. Integrierte Regelung für bis zu 2 koordinierte Achsen. Position Control (PTO) mit Trapez- oder S-Profil für 2 Achsen in Pulse-Direction (P/D)-Mode oder eine Achse in CW/CCW-Mode. Ausgestattet mit einem Steckplatz für SD-Karte, einem USB-mini-B-Port zur Programmierung, einem Run/Stop-Schalter und QR-Code für direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3 E/A-System. Programmierung und Konfiguration mittels kostenfreier Software EcoStruxure Machine Expert - Basic (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (Grafcet Liste/ SFC). Anschluss über abnehmbare Schraubklemmleiste. Umgebungstemperatur im Betrieb -15°C bis +50°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE, cULus Listing Mark, CSA, RCM, EAC, LR, ABS, DNV-GL, cCSAus Gefahrenzone.
Anmerkungen zur LIMMERT-KI

Der TM221C16R von Schneider Electric ist ein kompakter SPS-Controller der Modicon M221 Reihe, der sich ideal für die Automatisierung einfacher industrieller Maschinen eignet. Mit 16 integrierten Ein- und Ausgängen, darunter 9 digitale Eingänge und 7 Relaisausgänge, bietet dieser Controller eine flexible und leistungsstarke Lösung für verschiedene Anwendungen. Die Versorgungsspannung von 100 bis 240 V AC und die Möglichkeit zur Erweiterung mit bis zu 4 I/O-Modulen machen ihn besonders vielseitig. Der Controller unterstützt analoge Eingänge mit einem Bereich von 0 bis 10 V und bietet eine maximale Leistungsaufnahme von 46 VA. Mit einer Umgebungstemperatur von -15 bis +50 °C ist er für den Einsatz in unterschiedlichen Umgebungen geeignet. Die Programmierung erfolgt über die kostenfreie Software EcoStruxure Machine Expert - Basic, die eine einfache und effiziente Handhabung ermöglicht. Der TM221C16R ist zudem mit einer RS485/RS232-Schnittstelle ausgestattet und erfüllt zahlreiche Zertifizierungen, darunter CE und cULus.

Produktinfos

Produktreihe: Modicon M221
Versorgungsspannung: 100...240 V AC
Anzahl der digitalen Eingänge: 9
Anzahl der analogen Eingänge: 2
Analogeingangsbereich: 0...10 V
Anzahl der Relaisausgänge: 7
Ausgangsspannung: 5...125 V DC / 5...250 V AC
Ausgangsstrom: 2 A
Maximale Anzahl der I/O-Erweiterungsmodule: 4
Maximale Leistungsaufnahme: 46 VA
Netzfrequenz: 50/60 Hz
Umgebungstemperatur: -15 bis +50 °C
Montageart: DIN-Hutschiene oder Schalttafel
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Spannungsart der Versorgungsspannung: AC
    Versorgungsspannung AC 50 Hz: 85|264 V
    Versorgungsspannung DC: 0 V
    Anzahl der Relaisausgänge: 7
    Anzahl der analogen Ausgänge: 0
    Anzahl der analogen Eingänge: 2
    Anzahl der digitalen Eingänge: 9
    Anzahl der digitalen Ausgänge: 0
    Mit Display: Nein
    Weitere Details
    Versorgungsspannung AC 60 Hz: 85|264 V
    Ausführung: kompakt
    Max. Anzahl der Zeitschaltuhren: 255
    Bearbeitungszeit (1K, Binäranweisung): 0.2 ms
    Anzahl der HW-Schnittstellen Industrial Ethernet: 0
    Anzahl der HW-Schnittstellen PROFINET: 0
    Anzahl der HW-Schnittstellen seriell RS-232: 1
    Anzahl der HW-Schnittstellen seriell RS-422: 0
    Anzahl der HW-Schnittstellen seriell RS-485: 1
    Anzahl der HW-Schnittstellen USB: 1
    Anzahl der HW-Schnittstellen parallel: 0
    Anzahl der HW-Schnittstellen Wireless: 0
    Anzahl der HW-Schnittstellen sonstige: 0
    Mit optischer Schnittstelle: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für KNX: Nein
    Unterstützt Protokoll für MODBUS: Ja
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für PROFINET IO: 0|264
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: 0|264
    Unterstützt Protokoll für INTERBUS-Safety: 0|264
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Funkstandard Bluetooth: Nein
    Funkstandard WLAN 802.11: Nein
    Funkstandard GPRS: Nein
    Funkstandard GSM: Nein
    Funkstandard UMTS: Nein
    IO-Link Master: Nein
    Systemkomponente: Nein
    Redundanzfähigkeit: Nein
    Speicherart: RAM
    Speichergröße: 512 kByte
    Programmspeichererweiterung möglich: Ja
    Tragschienenmontage möglich: Ja
    Wand-/Direktmontage möglich: Ja
    Fronteinbau möglich: Nein
    Rack-Montage möglich: Nein
    Geeignet für Sicherheitsfunktionen: Nein
    Performance Level nach EN ISO 13849-1: ohne
    Zugehöriges Betriebsmittel (Ex ia): Nein
    Zugehöriges Betriebsmittel (Ex ib): Nein
    Explosionsschutz-Kategorie für Gas: ohne
    Explosionsschutz-Kategorie für Staub: ohne
    Breite: 95 mm
    Höhe: 103.6 mm
    Tiefe: 75.9|264 mm
    SIL gemäß IEC 61508: ohne
    LTE: Nein
    Unterstützt Protokoll für IEC 61850 Ethernet: Nein
    Unterstützt Protokoll für DNP3: Nein
    Unterstützt Protokoll für IEC 60870: Nein
    Unterstützt Protokoll für EtherCAT: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse I: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse II: Nein
    Zertifiziert für UL-Gefahrenbereich Klasse III: Nein
    Zertifiziert für UL-Gefahrenbereich Division 1: Nein
    Zertifiziert für UL-Gefahrenbereich Division 2: Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): Nein
    Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): Nein
