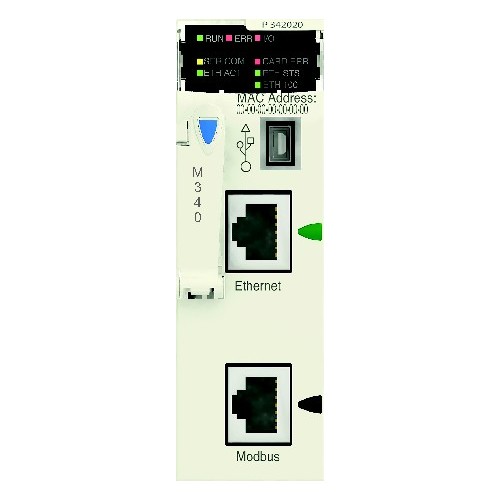

BMXP342020 Schneider E. M340 CPU340-20 4MB MODBUS ETHERNET

20650959
5346698
1 Stk
3595863910711
23595863910715
FR
8537109199
Dieses Prozessormodul ist Teil der Modicon M340-Reihe, einem Angebot an speicherprogrammierbaren Steuerungen (SPS). Es bietet eine maximale Konfiguration von 4 Modulträgern, 36 anwendungsspezifische Kanäle und 11 Steckplätze. Es handelt sich um ein Prozessormodul mit einer Stromaufnahme von 92mA bei 24V DC, arbeitet mit interner Stromversorgung. Außerdem verfügt es über einen RJ45-Anschluss für den Anschluss an das Ethernet-Modbus/TCP-Netzwerk und einen RJ45-Anschluss für die serielle Modbus-Verbindung oder die Zeichenmodus-Verbindung (RS 232C/RS 485, 2-Draht, nicht isoliert). Dieser Prozessor wird standardmäßig mit einer Flash-Speicherkarte des Typs SD (Secure Digital) geliefert. Diese dient der Sicherung der beiden Speicherbereiche des internen RAM des Prozessormoduls vorgesehen ist: Programm-, Symbol- und Kommentarbereich sowie Konstantenbereich. Das Modul verfügt über eine diskrete E/A-Prozessorkapazität von 1024 Multi-Rack-, 704 Single-Rack-Konfigurationen und eine analoge E/A-Prozessorkapazität von 256 Multi-Rack-, 66 Single-Rack-Konfigurationen. Es unterstützt 256kb Daten-, 4096kb und 3584kb Programm-RAM. Es eignet sich für Anwendungen in der Prozessindustrie, erneuerbare Energien, Wasser, Zement, Fertigung, Infrastruktur und Maschinen. Dieses Produkt ist von CE zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Er wird mit einer Speicherkarte (BMXRMS008MP) zur Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert, internes RAM 4096kB, internes RAM 256kB Daten, internes RAM 3584kB Programmkonstanten und Symbole. Die kompakte Modicon M340 bietet Flexibilität und integrierte Funktionen in einem kleinen Gehäuse. Im Kern des Prozesses bietet es Ihnen Plug-and-Work-Lösungen sowohl mit Geräten von Schneider Electric als auch von Drittanbietern.
Anmerkungen zur LIMMERT-KI

Das Schneider Electric M340 CPU340-20 Prozessormodul ist ein leistungsstarkes Steuerungselement der Modicon M340-Reihe, das für anspruchsvolle Automatisierungsanwendungen konzipiert wurde. Mit einer maximalen Kapazität von 1024 digitalen Ein- und Ausgängen sowie 256 analogen Ein- und Ausgängen bietet es umfangreiche Möglichkeiten zur Integration in komplexe Systeme. Das Modul unterstützt eine Vielzahl von Kommunikationsprotokollen, darunter Modbus und Ethernet, und ist mit einem RJ45-Anschluss für Ethernet-TCP/IP ausgestattet. Es verfügt über eine interne Stromversorgung und benötigt lediglich 95 mA bei 24 V DC. Mit einem Betriebstemperaturbereich von 0 bis 60 °C und einer Schutzart von IP20 ist es für den Einsatz in verschiedenen Umgebungen geeignet. Das M340 CPU340-20 ist mit einer Speicherkarte ausgestattet, die eine zuverlässige Datensicherung ermöglicht und erfüllt alle relevanten Sicherheitsstandards. Dieses Modul ist ideal für Anwendungen in der Prozessindustrie, Infrastruktur und Maschinenbau.

Produktinfos

Produktreihe: Modicon M340
Typ: Prozessormodul
Anzahl der Racks: 4
Anzahl der Slots: 11
Maximale Anzahl der digitalen Eingänge: 1024
Maximale Anzahl der digitalen Ausgänge: 1024
Maximale Anzahl der analogen Eingänge: 256
Maximale Anzahl der analogen Ausgänge: 256
Eingangskapazität (Einzelrack): 704 I/O
Eingangskapazität (Mehrfachrack): 1024 I/O
Ausgangskapazität (Einzelrack): 66 I/O
Ausgangskapazität (Mehrfachrack): 256 I/O
Stromverbrauch: 95 mA bei 24 V DC
Betriebstemperatur: 0...60 °C
Relative Luftfeuchtigkeit: 10...95 % ohne Kondensation
Schutzart: IP20
Produktgewicht: 0,205 kg
Speicher: 3584 kB RAM für Programmkonstanten und Symbole, 256 kB RAM für Daten
Versorgungsspannung: 24 V DC
Markierung: CE
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Spannungsart der Versorgungsspannung: DC
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 24|24 V
Anzahl der Relaisausgänge: 0
Anzahl der analogen Ausgänge: 256
Anzahl der analogen Eingänge: 256
Anzahl der digitalen Eingänge: 1024
Anzahl der digitalen Ausgänge: 1024
Mit Display: Nein
Weitere Details
Versorgungsspannung AC 60 Hz: 0 V
Ausführung: modular
Max. Anzahl der Zeitschaltuhren: 0
Bearbeitungszeit (1K, Binäranweisung): 12 ms
Anzahl der HW-Schnittstellen Industrial Ethernet: 2
Anzahl der HW-Schnittstellen PROFINET: 0
Anzahl der HW-Schnittstellen seriell RS-232: 1
Anzahl der HW-Schnittstellen seriell RS-422: 0
Anzahl der HW-Schnittstellen seriell RS-485: 1
Anzahl der HW-Schnittstellen USB: 1
Anzahl der HW-Schnittstellen parallel: 0
Anzahl der HW-Schnittstellen Wireless: 0
Anzahl der HW-Schnittstellen sonstige: 4
Mit optischer Schnittstelle: Nein
Unterstützt Protokoll für TCP/IP: Ja
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für ASI: Ja
Unterstützt Protokoll für KNX: 0|24
Unterstützt Protokoll für MODBUS: Ja
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für SERCOS: 0|24
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für EtherNet/IP: Ja
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Funkstandard Bluetooth: Nein
Funkstandard WLAN 802.11: Nein
Funkstandard GPRS: Nein
Funkstandard GSM: Nein
Funkstandard UMTS: Nein
IO-Link Master: Nein
Systemkomponente: Nein
Redundanzfähigkeit: Nein
Speicherart: NVRAM
Speichergröße: 4096 kByte
Programmspeichererweiterung möglich: Ja
Tragschienenmontage möglich: Ja
Wand-/Direktmontage möglich: Ja
Fronteinbau möglich: Ja
Rack-Montage möglich: Ja
Geeignet für Sicherheitsfunktionen: Ja
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: ohne
Breite: 35|24 mm
Höhe: 100 mm
Tiefe: 160 mm
SIL gemäß IEC 61508: ohne
LTE: Nein
Unterstützt Protokoll für IEC 61850 Ethernet: Nein
Unterstützt Protokoll für DNP3: Nein
Unterstützt Protokoll für IEC 60870: Nein
