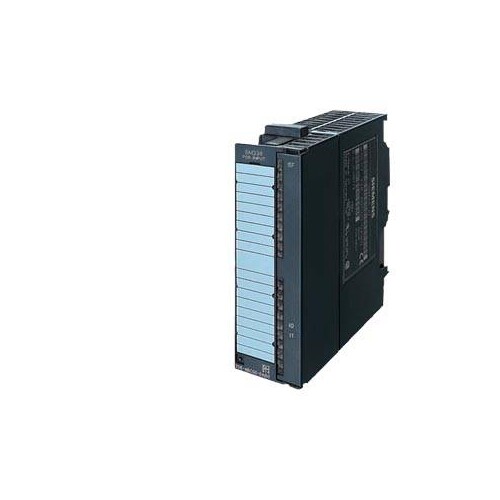

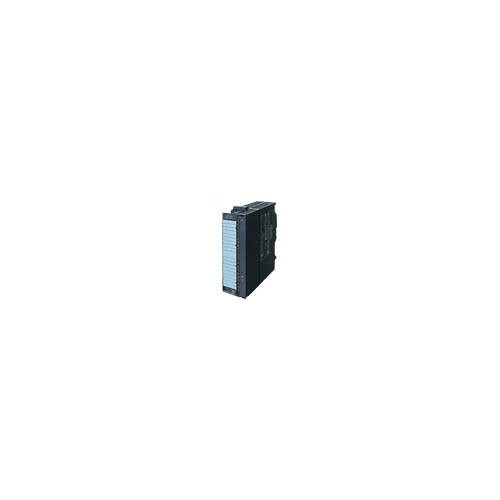

6ES7338-4BC01-0AB0 SIEMENS Simatic S7-300 Signalbaugruppe f. 3 SSI-Geber

20182393
4987906
1 Stk
4025515068853
DE
85389091
6ES7338-4BC01-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Signalbaugruppe für 3 SSI-Geber zum Einlesen des Positionierwertes mit 2 FREEZE-Eingängen, 1x 20-pol. unterstützt Taktsynchronität SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Anmerkungen zur LIMMERT-KI

Die SIMATIC S7-300 Signalbaugruppe 6ES7338-4BC01-0AB0 ist eine hochleistungsfähige Lösung zur Anbindung von bis zu drei SSI-Gebern zur präzisen Erfassung von Positionierwerten. Mit einer Nennversorgungsspannung von 24 V und einem zulässigen Spannungsbereich von 20,4 V bis 28,8 V ist diese Baugruppe für anspruchsvolle industrielle Anwendungen geeignet. Sie bietet eine maximale Verlustleistung von 3 W und unterstützt digitale Signale mit einer Eingangsverzögerung von nur 300 µs. Die Baugruppe ist kompakt mit Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe. Mit einer maximalen Anzahl von 3 anschließbaren Gebern und einer geschirmten Leitungslänge von bis zu 320 m bei 125 kHz, stellt sie eine flexible Lösung für moderne Automatisierungssysteme dar.

Produktinfos

Versorgungsspannung: 24 V
zulässiger Bereich, untere Grenze (DC): 20,4 V
zulässiger Bereich, obere Grenze (DC): 28,8 V
Eingangsstrom, max. (ohne Last): 100 mA
Rückwandbus DC 5 V, max.: 160 mA
Ausgangsstrom Geberversorgung, max.: 900 mA
Verlustleistung, typ.: 3 W
Eingangsspannung für Signal '0': -3 ... +5 V
Eingangsspannung für Signal '1': 11 bis 30,2 V
Eingangsstrom für Signal '0', max.: 2 mA
Eingangsstrom für Signal '1', typ.: 9 mA
Eingangsverzögerung bei '0' nach '1', min.: 300 µs
geschirmte Leitungslänge, max.: 600 m
Anzahl anschließbarer Geber, max.: 3
Anschließbare Geber: Absolutgeber (SSI), 2-Draht-Sensor
Leitungslänge geschirmt, max. bei 125 kHz: 320 m
Leitungslänge geschirmt, max. bei 250 kHz: 160 m
Leitungslänge geschirmt, max. bei 500 kHz: 60 m
Leitungslänge geschirmt, max. bei 1 MHz: 20 m

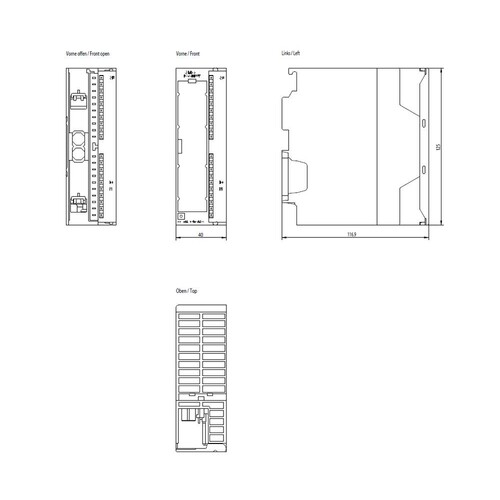

Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: 235 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Anzahl der Funktionen: 1
Geeignet für Zählen: Nein
Geeignet zum Wiegen: Nein
Geeignet für Temperaturregelung: Nein
Geeignet für Druck-Regelung: Nein
Geeignet für Sicherheitsfunktionen: Nein
Redundanzfähigkeit: Nein
Geeignet für Durchfluss-Regelung: Nein
Geeignet für Durchfluss-Messung: Nein
Geeignet für Inkremental-Wert-Erfassung: Ja
Weitere Details
Geeignet für Schweiß-Regelung: Nein
Geeignet für NC: Nein
Geeignet für Wegerfassung: Ja
Geeignet für CNC: Nein
Geeignet für SSI: Ja
Geeignet für Absolut-Wert-Erfassung: Ja
Geeignet für Bahnsteuerung: Nein
Geeignet für Nocken-Steuerung: Nein
Geeignet für fliegende Säge: Ja
Geeignet für Mehrachs-Regelung: Nein
Geeignet für Einachs-Regelung: Nein
Geeignet für Mehrachs-Positionierung: Ja
Geeignet für Einachs-Positionierung: Ja
Performance Level nach EN ISO 13849-1: 120
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
SIL gemäß IEC 61508: 0
