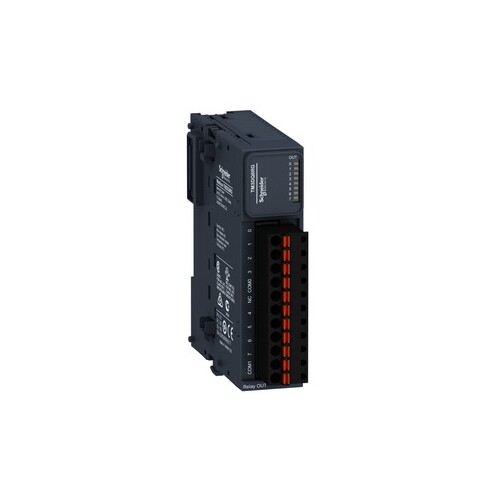

TM3DQ8RG Schneider E. MODULE TM3 8 OUTPUTS RELAYS FEDER

23421041
4745572
1 Stk
3606480611438
13606480611435
TW
8536909500
Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 8 digitale Ausgänge. E/A-Kanäle mit 24VDC / 240VAC Ausgangsspannung. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Federzugklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Anmerkungen zur LIMMERT-KI

Das TM3DQ8RG von Schneider Electric ist ein diskretes Ausgangsmodul, das speziell für die Modicon TM3 Reihe entwickelt wurde. Mit 8 Relaisausgängen, die sowohl mit 24 V DC als auch 240 V AC betrieben werden können, bietet dieses Modul eine flexible Lösung für industrielle Automatisierungsanwendungen. Es unterstützt eine maximale Ausgangsleistung von 2 A pro Kanal und ist für eine mechanische Haltbarkeit von bis zu 20 Millionen Zyklen ausgelegt. Die einfache Installation erfolgt über abnehmbare Federzugklemmen, und die LED-Anzeigen pro Kanal ermöglichen eine schnelle Statusüberprüfung. Das Modul ist für den Betrieb in einem Temperaturbereich von -10 bis 55 °C geeignet und erfüllt die IEC 61131-2 Norm. Mit einer kompakten Bauweise von 90 mm Höhe, 27,4 mm Breite und 84,6 mm Tiefe ist es ideal für die Montage auf DIN-Schienen oder direkt auf Schalttafeln.

Produktinfos

Modultyp: Diskretes Ausgangsmodul
Kompatibilität: Modicon M221, M241, M251, M262
Anzahl der Ausgänge: 8
Ausgangstyp: Relais (normal offen)
Ausgangsspannung: 24 V DC / 240 V AC
Ausgangsstrom: 2000 mA
Stromverbrauch (ausgeschaltet): 5 mA bei 5 V DC
Stromverbrauch (eingeschaltet): 40 mA bei 24 V DC
Reaktionszeit Einschalten: 10 ms
Reaktionszeit Ausschalten: 5 ms
Mechanische Haltbarkeit: 20000000 Zyklen
Minimale Last: 10 mA bei 5 V DC
LED-Anzeige: 1 pro Kanal (grün)
Anschlussart: 11 x 2,5 mm² abnehmbare Federzugklemmen
Höhe: 90 mm
Breite: 27,4 mm
Tiefe: 84,6 mm
Gewicht: 0,11 kg
Betriebstemperatur: -10 bis 55 °C
Lagertemperatur: -25 bis 70 °C
Schutzart: IP20
Betriebsaltitude: 0 bis 2000 m
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 8
Art der Eingangsspannung: 0
Ausgangsstrom: 2 A
Versorgungsspannung AC 50 Hz: 240|240 V
Versorgungsspannung DC: 24|24 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 30|264 V
Ausführung des elektrischen Anschlusses: Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: 0|240
Digitale Ausgänge konfigurierbar: Nein
Versorgungsspannung AC 60 Hz: 240|240 V
Spannungsart der Versorgungsspannung: EV000509|264
Eingangsstrom bei Signal 1: ohne mA
Zulässige Spannung am Eingang: 0 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: 0|240
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 10|10 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: EV000494|264
Breite: 27.4|10 mm
Höhe: 90|240 mm
Tiefe: 84.6|24 mm
SIL gemäß IEC 61508: ohne
Leistungsaufnahme: 1.1|24
