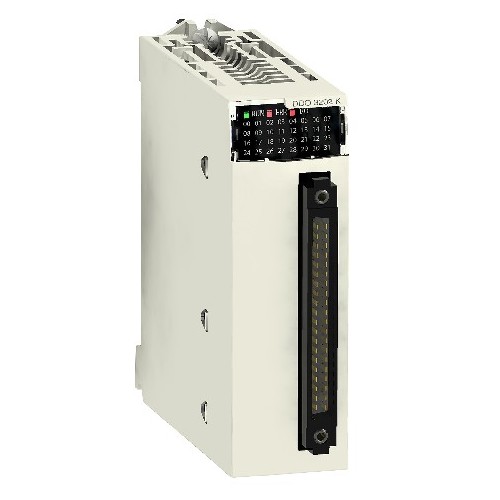

BMXDDO3202K Schneider E. M340 DIG OUT 32*24VDC 0,1A SOURCE

20650798
5346655
1 Stk
3595863910476
13595863910473
ID
8538909999
Dieses digitale Transistor-Ausgangsmodul ist Teil der Modicon X80-Reihe, einem Angebot an gemeinsamen Ein-/Ausgangs- und Kommunikationsmodulen, Netzteilen und Modulträgern für Modicon M340 und Modicon M580. Dieses Produkt besteht aus 32 Ausgangskanälen und wird mit 24 V DC (positiv) gespeist. Dieses Produkt erfüllt die TC-Behandlungsanforderungen (Behandlung für alle Klimazonen) und kann in einem Temperaturbereich von 0°C bis +60°C/32°F bis 140°F betrieben werden. Modicon X80-Module bieten eine einheitliche Umgebung für den Einsatz von E/A-Modulen in Automatisierungsarchitekturen, indem sie den Ersatzteilbestand sowie die Wartungs- und Schulungskosten reduzieren. Die Schutzarten sind Verpolungsschutz, externer Kurzschlussschutz, Überlastschutz und Überspannungsschutz. Dieses Produkt entspricht der Schutzklasse IP20 und bietet eine MTBF von 289.176 Stunden. Dieses Produkt erfüllt die Anforderungen unserer Kunden aus den Bereichen Smart Infrastructure, Wasser und Abwasser, verpackte Konsumgüter, Bergbau, Mineralien, Metalle, Rechenzentren und Energieerzeugung. Dieses Produkt ist von CE, UL, CSA, RCM, EAC, UKCA und der Handelsmarine zertifiziert und erfüllt die Normen EN 61000-6-5, EN 61850-3 und EN 61131-2. Dieses Modul ist kompatibel mit Modicon M340, M580 (Lokale oder Remote-E/A) SPSen mit einem 40-poligen Steckverbinder. Das Produkt muss in den Modulträger eingebaut und mit 2 Schrauben befestigt werden.
Anmerkungen zur LIMMERT-KI

Das digitale Ausgangsmodul BMXDDO3202K von Schneider Electric ist ein leistungsstarkes Modul der Modicon M340-Plattform mit 32 diskreten Ausgängen. Es arbeitet mit einer positiven Ausgangsspannung von 24 V DC und bietet eine maximale Stromstärke von 0,1 A pro Kanal. Mit einem kompakten 40-poligen Anschluss ermöglicht dieses Modul eine einfache Integration in Automatisierungssysteme. Es erfüllt die Anforderungen der IEC 61131-2 und bietet Schutzarten wie Überlast- und Überspannungsschutz. Das Modul ist für den Betrieb in einem Temperaturbereich von 0 bis 60 °C ausgelegt und hat eine MTBF von über 360.000 Stunden, was es zu einer zuverlässigen Wahl für industrielle Anwendungen macht. Dank seiner IP20-Schutzart eignet sich das Modul ideal für den Einsatz in geschützten Umgebungen. Die einfache Installation und Wartung machen das BMXDDO3202K zu einer ausgezeichneten Lösung für moderne Automatisierungssysteme.

Produktinfos

Produktreihe: Modicon M340
Typ: Diskretes Ausgangsmodul
Anzahl der Ausgänge: 32
Ausgangstyp: Festkörper (Transistor)
Ausgangsspannung: 24 V DC (19...30 V)
Ausgangsstrom pro Kanal: 0,1 A
Maximaler Modulstrom: 3,2 A
Leckstrom: <= 0,1 mA
Restspannung: <= 1,5 V
Isolationswiderstand: > 10 MOhm bei 500 V DC
Stromverbrauch: 150 mA bei 3,3 V DC
Schutzart: IP20
Betriebstemperatur: 0...60 °C
Produktgewicht: 0,11 kg
Steckverbinder: 40-poliger Anschluss
MTBF: 360412 h
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 32
Art der Eingangsspannung: DC
Ausgangsstrom: 0.1 A
Versorgungsspannung AC 50 Hz: 1.2|1.2 V
Versorgungsspannung DC: 24|24 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 19|30 V
Ausführung des elektrischen Anschlusses: Steckanschluss
Weitere Details
Digitale Eingänge konfigurierbar: 0|24
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 100 V
Spannungsart der Versorgungsspannung: EV000461|30
Eingangsstrom bei Signal 1: 0.65 mA
Zulässige Spannung am Eingang: 19|30 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: 0|30
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 1.2|1.2 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: ohne
Zugehöriges Betriebsmittel (Ex ia): 0|30
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ohne
Explosionsschutz-Kategorie für Staub: EV000494|30
Breite: 33|1.2 mm
Höhe: 100 mm
Tiefe: 150|24 mm
SIL gemäß IEC 61508: ohne
