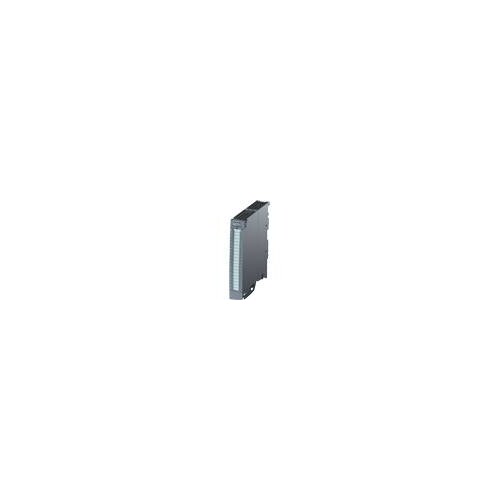

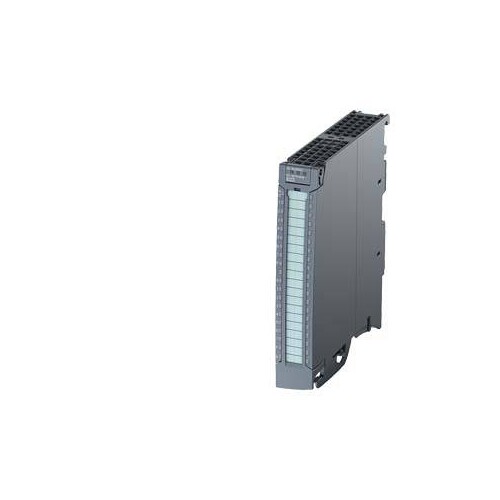

6ES7522-1BH01-0AB0 Siemens S7 1500, DQ 16X24V DC/0.5A HF

26411008
2973549
1 Stk
4047623405931
DE
85389091
6ES7522-1BH01-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-1500, Digitalausgabemodul DQ16xDC 24V/0,5A HF, 16 Kanäle in Gruppen zu 8, 4A pro Gruppe, Einzelkanaldiagnose, Ersatzwert: Schaltspielzähler für angeschlossene Aktoren. Baugruppe unterstützt das sicherheitsgerichtete Abschalten von Lastgruppen bis zu SIL2 gemäß EN IEC 62061:2021 und Category 3 / PL d gemäß EN ISO 13849-1:2015. Frontstecker (Schraubklemmen oder Push-In) separat bestellen SIMATIC ET 200MP ist ein modulares, skalierbares und universell einsetzbares Peripheriesystem in IP20 und bietet die gleichen Systemvorteile wie die S7-1500. Sie erlaubt kürzeste Buszykluszeiten und schnellste Reaktionszeiten auch bei großen Mengengerüsten. Das dezentrale Peripheriesystem ist besonders einfach zu montieren, zu verdrahten und in Betrieb zu nehmen. Durch den skalierbaren Aufbau können Sie die Peripheriestation exakt auf den jeweiligen Bedarf vor Ort ausrichten. Die skalierbare Konfiguration einer ET 200MP - Station wird durch das umfassende Spektrum von Signalbaugruppen gewährleistet. Es stehen zahlreiche digitale und analoge Ein- und Ausgabebaugruppen zur Verfügung. Dies garantiert die universelle Einsatzmöglichkeit des Systems.
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-1500 Digitalausgabemodul DQ 16x24V DC/0.5A HF bietet 16 digitale Ausgänge mit einer maximalen Ausgangsleistung von 0,5 A pro Kanal. Mit einer Betriebsspannung von 24 V DC und einem zulässigen Spannungsbereich von 20,4 V bis 28,8 V ist dieses Modul ideal für anspruchsvolle industrielle Anwendungen. Es unterstützt Sicherheitsfunktionen bis zu SILCL 2 gemäß EN 62061 und PL d gemäß EN ISO 13849-1, was es zu einer zuverlässigen Wahl für sicherheitskritische Systeme macht. Die integrierte Diagnosefunktion ermöglicht eine einfache Überwachung des Modulbetriebs. Mit kompakten Abmessungen von 35 mm Breite, 147 mm Höhe und 129 mm Tiefe sowie einem Gewicht von etwa 230 g ist es einfach in bestehende Systeme zu integrieren. Dieses Modul ist für den Einsatz in rauen Umgebungen konzipiert und erfüllt die Anforderungen an hohe Betriebstemperaturen und Isolationsspannungen.

Produktinfos

Produktbezeichnung: DQ 16x24VDC/0.5A HF
Anzahl der digitalen Ausgänge: 16
Ausgangsstrom pro Kanal: 0,5 A
Versorgungsspannung (DC): 24 V
Zulässiger Spannungsbereich (DC): 20,4 V - 28,8 V
Eingangsverbrauch max.: 30 mA

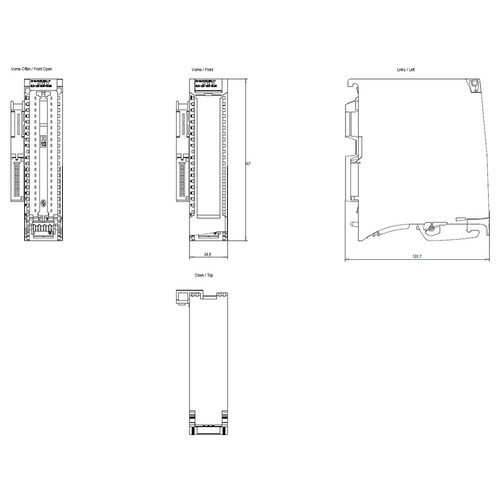

Baugröße: 35 mm x 147 mm x 129 mm
Gewicht: 230 g
Isolationsspannung: 707 V DC
Betriebstemperatur: -30 °C bis 60 °C
Sicherheitsklassifizierung: SILCL 2, PL d, Cat. 3
Frontstecker: Schraubklemmen oder Push-In
Diagnosefunktion: Ja
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 16
Ausgangsstrom: 0.5 A
Versorgungsspannung AC 50 Hz: 0.1|0.5 V
Versorgungsspannung DC: 19.2|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 0|28.8 V
Ausführung des elektrischen Anschlusses: 1
Weitere Details
Digitale Eingänge konfigurierbar: DC
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 1 V
Spannungsart der Versorgungsspannung: DC
Zulässige Spannung am Eingang: 0 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 0.1|0.5 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 35 mm
Höhe: 147 mm
Tiefe: 129 mm
SIL gemäß IEC 61508: 19.2|28.8
