6ES7521-1BH10-0AA0 Siemens Simatic S7-1500, DIGITALEINGABEMODUL

23386979
2025208
1 Stk
4047623402497
DE
85389091
6ES7521-1BH10-0AA0
beantwortete(n) Fragen weitere Varianten

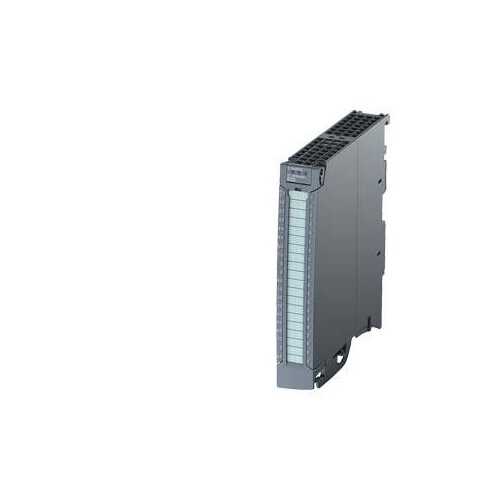

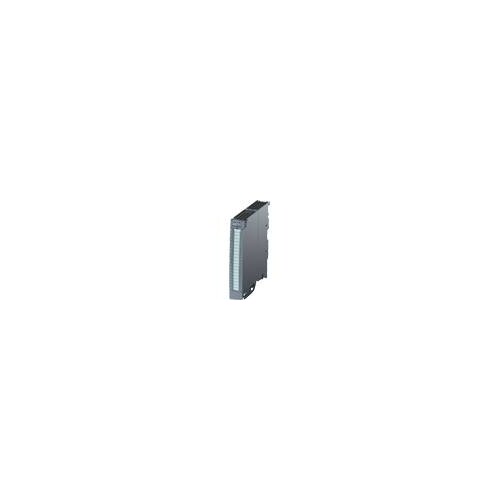

SIMATIC S7-1500, Digitaleingabemodul, DI 16xDC 24V BA, 16 Kanäle in Gruppen zu 16, Eingangsverzögerung typ. 3,2ms, Eingangstyp 3 (IEC 61131), Lieferung inkl. Frontstecker Push-In SIMATIC ET 200MP ist ein modulares, skalierbares und universell einsetzbares Peripheriesystem in IP20 und bietet die gleichen Systemvorteile wie die S7-1500. Sie erlaubt kürzeste Buszykluszeiten und schnellste Reaktionszeiten auch bei großen Mengengerüsten. Das dezentrale Peripheriesystem ist besonders einfach zu montieren, zu verdrahten und in Betrieb zu nehmen. Durch den skalierbaren Aufbau können Sie die Peripheriestation exakt auf den jeweiligen Bedarf vor Ort ausrichten. Die skalierbare Konfiguration einer ET 200MP - Station wird durch das umfassende Spektrum von Signalbaugruppen gewährleistet. Es stehen zahlreiche digitale und analoge Ein- und Ausgabebaugruppen zur Verfügung. Dies garantiert die universelle Einsatzmöglichkeit des Systems.
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-1500 Digitaleingabemodul (6ES7521-1BH10-0AA0) ist ein hochmodernes Modul für die digitale Signalverarbeitung mit 16 Eingängen für 24V DC. Es bietet eine Eingangsverzögerung von typischerweise 3,2 ms und erfüllt die Anforderungen des Eingangstyps 3 gemäß IEC 61131. Mit einer Nennversorgungsspannung von 24 V und einem zulässigen Spannungsbereich von 19,2 V bis 28,8 V ist es ideal für anspruchsvolle Automatisierungsaufgaben. Das Modul ist für eine einfache Integration in das TIA Portal ab Version V13 geeignet und ermöglicht eine einfache Projektierung. Mit einem kompakten Design von 25 mm Breite, 147 mm Höhe und 129 mm Tiefe ist es platzsparend und leicht zu installieren. Das Modul ist zudem robust und für den Betrieb in einem Temperaturbereich von -30 °C bis 60 °C ausgelegt.

Produktinfos

Produkttyp-Bezeichnung: DI 16x24VDC BA
HW-Funktionsstand: ab FS01
Firmware-Version: V1.0.0
FW-Update möglich: Ja
Anzahl der Eingänge: 16
Eingangsverzögerung: typ. 3,2 ms
Eingangstyp: 3 (IEC 61131)
Versorgungsspannung Nennwert (DC): 24 V
Versorgungsspannung untere Grenze (DC): 19,2 V
Versorgungsspannung obere Grenze (DC): 28,8 V
Leistungsentnahme aus dem Rückwandbus: 1,05 W
Verlustleistung, typ.: 1,8 W
Eingangsspannung für Signal "0": -30 ... +5 V
Eingangsspannung für Signal "1": +11 ... +30 V
Eingangsstrom für Signal "1", typ.: 2,7 mA
Leitungslänge geschirmt, max.: 1 000 m
Leitungslänge ungeschirmt, max.: 600 m

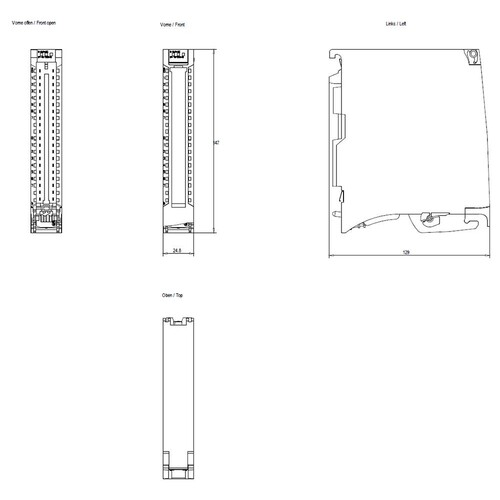

Breite: 25 mm
Höhe: 147 mm
Tiefe: 129 mm
Gewicht: 230 g
Umgebungstemperatur max. waagerechte Einbaulage: 60 °C
Umgebungstemperatur min. waagerechte Einbaulage: -30 °C
Umgebungstemperatur max. senkrechte Einbaulage: 40 °C
Umgebungstemperatur min. senkrechte Einbaulage: -30 °C
Isolation geprüft mit: DC 707 V (Type Test)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 16
Anzahl der digitalen Ausgänge: 0
Art der Eingangsspannung: DC
Ausgangsstrom: 1 A
Versorgungsspannung AC 50 Hz: 0 V
Versorgungsspannung DC: 19.2|28.8 V
Art des Digitalausgangs: ohne
Ausführung des elektrischen Anschlusses: 0
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 2.7 mA
Zulässige Spannung am Eingang: -30|30 V
Art der Ausgangsspannung: 129
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Nein
Verzögerungszeit bei Signalwechsel: 3|4 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 25|30 mm
Höhe: 147|4 mm
Tiefe: 129 mm
SIL gemäß IEC 61508: 19.2|28.8
