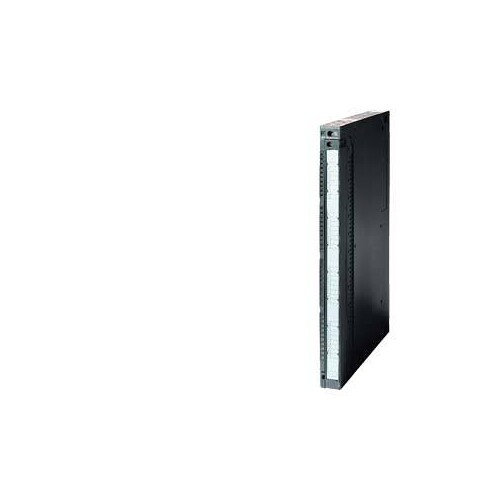

6ES7422-1HH00-0AA0 Siemens Simatic S7-400 Digitalausgabe SM 422

20015184
5156668
1 Stk
4019169046107
DE
85389091
6ES7422-1HH00-0AA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-400, Digitalausgabe SM 422, potentialgetrennt 16 DA, AC 5..230V, 5A Relais
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-400 Digitalausgabe SM 422 ist ein leistungsstarkes Modul mit 16 potenzialgetrennten digitalen Ausgängen, ideal für industrielle Anwendungen. Es unterstützt eine Versorgungsspannung von 5 bis 230 V AC und bietet einen Nennwert von 60 V DC. Mit einem maximalen Ausgangsstrom von 5 A und einem Schaltvermögen von bis zu 60 W bei Lampenlast ist dieses Modul äußerst vielseitig. Die kompakte Bauweise mit Abmessungen von 25 mm Breite, 290 mm Höhe und 210 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Darüber hinaus verfügt das Modul über eine Verlustleistung von typischen 4,5 W und ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Mit einem Gewicht von 700 g ist es robust und zuverlässig, was es zu einer ausgezeichneten Wahl für Automatisierungsprojekte macht.

Produktinfos

Versorgungsspannung DC, Nennwert: 60 V
Versorgungsspannung DC, untere Grenze: 1 V
Versorgungsspannung DC, obere Grenze: 60 V
Versorgungsspannung AC, Nennwert: 230 V
Versorgungsspannung AC, untere Grenze: 2 V
Versorgungsspannung AC, obere Grenze: 264 V
Anzahl der Ausgänge: 16
Ausgangsstrom Nennwert: 5 A
Kurzschluss-Schutz: Nein
Verlustleistung, typ.: 4,5 W
Schaltvermögen bei Lampenlast, max.: 60 W
Schaltfrequenz bei ohmscher Last, max.: 10 Hz
Schaltfrequenz bei induktiver Last, max.: 1 Hz
Schaltfrequenz mechanisch, max.: 20 Hz
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210 mm
Gewicht: 700 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 16
Ausgangsstrom: 5 A
Versorgungsspannung AC 50 Hz: 2|264 V
Versorgungsspannung DC: 1|60 V
Art des Digitalausgangs: EV000511|60
Zulässige Spannung am Ausgang: 1|264 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: 2|264
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 2|264 V
Spannungsart der Versorgungsspannung: AC/DC
Zulässige Spannung am Eingang: 1 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: Schraub-/Federzuganschluss ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210 mm
SIL gemäß IEC 61508: 2|264
