6ES7422-1BL00-0AA0 Siemens Simatic S7-400, Digitalausgabe SM 422

20015177
4987975
1 Stk
4025515128946
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7422-1BL00-0AA0
beantwortete(n) Fragen weitere Varianten

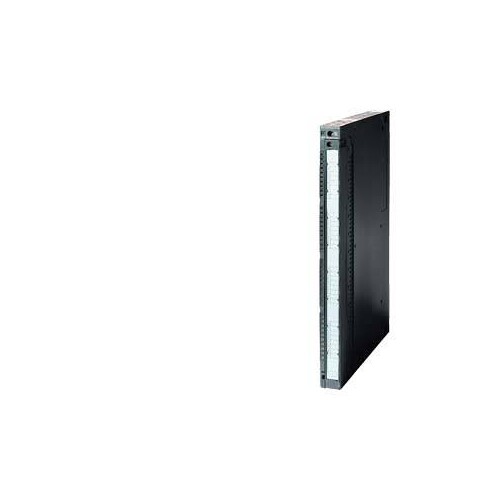

SIMATIC S7-400, Digitalausgabe SM 422, potentialgetrennt 32 DA, DC 24V, 0,5A
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens Simatic S7-400 Digitalausgabe SM 422 ist ein leistungsstarkes Modul mit 32 digitalen Ausgängen, das für eine Nennversorgungsspannung von 24 V DC ausgelegt ist. Mit einem maximalen Ausgangsstrom von 0,5 A pro Kanal bietet es eine zuverlässige Steuerung für verschiedene Anwendungen in der Automatisierungstechnik. Die Module sind potenzialgetrennt und bieten Schutz gegen Kurzschlüsse, was die Sicherheit und Langlebigkeit erhöht. Mit einer Verlustleistung von nur 4 W und einer maximalen Schaltfrequenz von 100 Hz sind sie ideal für den Einsatz in industriellen Umgebungen. Die kompakten Abmessungen von 25 mm Breite, 290 mm Höhe und 210 mm Tiefe sowie ein Gewicht von 600 g machen die Integration in bestehende Systeme einfach. Dieses Modul ist ein unverzichtbarer Bestandteil der SIMATIC S7-400 Reihe und bietet hohe Flexibilität und Effizienz bei der Signalverarbeitung.

Produktinfos

Versorgungsspannung Nennwert (DC): 24 V
Versorgungsspannung zulässiger Bereich untere Grenze (DC): 20,4 V
Versorgungsspannung zulässiger Bereich obere Grenze (DC): 28,8 V
Eingangsstrom aus Lastspannung L+ (max.): 30 mA
Eingangsstrom aus Rückwandbus (max.): 200 mA
Verlustleistung typ.: 4 W
Anzahl der Ausgänge: 32
Kurzschluss-Schutz: Ja, elektronisch taktend
Ansprechschwelle (typ.): 0,7 bis 1,5 A
Begrenzung der induktiven Abschaltspannung: -27 V
Ansteuern eines Digitaleingangs: Ja
Schaltvermögen der Ausgänge bei Lampenlast (max.): 5 W
Lastwiderstandsbereich untere Grenze: 48 Ω
Lastwiderstandsbereich obere Grenze: 4 kΩ
Ausgangsspannung für Signal "1" (min.): L+ (-0,3 V)
Ausgangsstrom für Signal "1" Nennwert: 0,5 A
Ausgangsstrom für Signal "1" zulässiger Bereich min.: 5 mA
Ausgangsstrom für Signal "1" zulässiger Bereich max.: 0,6 A
Ausgangsstrom für Signal "0" Reststrom (max.): 0,3 mA
Ausgangsverzögerung bei ohmscher Last "0" nach "1" (max.): 1 ms
Ausgangsverzögerung bei ohmscher Last "1" nach "0" (max.): 1 ms
Parallelschalten von zwei Ausgängen zur Leistungserhöhung: Ja
Parallelschalten von zwei Ausgängen zur redundanten Ansteuerung einer Last: Ja
Schaltfrequenz bei ohmscher Last (max.): 100 Hz
Schaltfrequenz bei induktiver Last (max.): 0,5 Hz
Schaltfrequenz bei induktiver Last (nach IEC 60947-5-1, DC13) (max.): 2 Hz
Summenstrom der Ausgänge (max.) bis 40 °C: 4 A
Summenstrom der Ausgänge (max.) bis 60 °C: 2 A
geschirmte Leitungslänge (max.): 1 000 m
ungeschirmte Leitungslänge (max.): 600 m
Isolation geprüft mit: AC 500 V/DC 707 V, Type Test
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210 mm
Gewicht: 600 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02279265
Preisanzeige nur nach Anmeldung
02279328
Preisanzeige nur nach Anmeldung
20681822
Preisanzeige nur nach Anmeldung
20015149
Preisanzeige nur nach Anmeldung
21692295
Preisanzeige nur nach Anmeldung
20132371
Preisanzeige nur nach Anmeldung
20132294
Preisanzeige nur nach Anmeldung
20015184
Preisanzeige nur nach Anmeldung
20015198
Preisanzeige nur nach Anmeldung
21202238
Preisanzeige nur nach Anmeldung
22681372
Preisanzeige nur nach Anmeldung
20015261
Preisanzeige nur nach Anmeldung
20132427
Preisanzeige nur nach Anmeldung
23548378
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7422-1BL00-0AA0

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 32
Ausgangsstrom: 0.5 A
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 0|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: DC
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 1 V
Spannungsart der Versorgungsspannung: DC
Zulässige Spannung am Eingang: 1|1 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 1|1 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 25 mm
Höhe: 290 mm
Tiefe: 210|28.8 mm
SIL gemäß IEC 61508: 20.4|28.8
