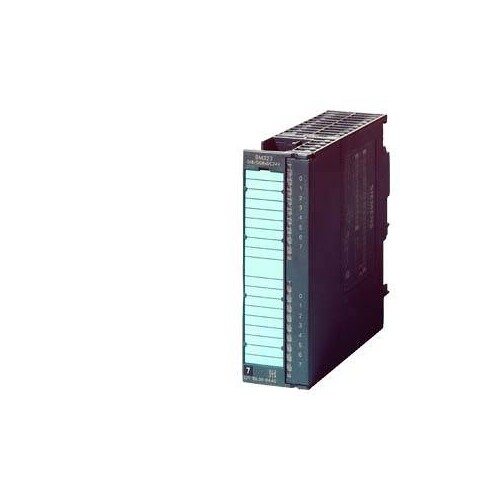

  6. 6ES7323-1BH01-0AA0 SIEMENS Simatic S7-300 Digitalbaugruppe SM 323

6ES7323-1BH01-0AA0 SIEMENS Simatic S7-300 Digitalbaugruppe SM 323

20130292
8491117
1 Stk
4025515065289
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7323-1BH01-0AA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Digitalbaugr. SM 323, potentialgetrennt, 8DE und 8DA, DC 24V, 0.5A Summenstrom 2A, 1x 20-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das SIMATIC S7-300 Digitalmodul SM 323 von Siemens ist ein isoliertes Modul mit 8 digitalen Eingängen und 8 digitalen Ausgängen, das für eine Versorgungsspannung von 24 V DC ausgelegt ist. Mit einer maximalen Gesamtstromstärke von 2 A und einer typischen Leistungsaufnahme von 3,5 W bietet es eine zuverlässige Leistung für industrielle Anwendungen. Die digitale Eingangs- und Ausgangsspannung liegt im Bereich von 20.4 V bis 28.8 V, und das Modul ist für den Einsatz in Schaltschrankanwendungen mit der Schutzart IP20 konzipiert. Die Installation erfolgt über einen 20-poligen Anschluss, und das Modul unterstützt eine einfache Verdrahtung durch Schraub- oder Federzuganschlüsse. Mit kompakten Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe ist es eine ideale Lösung für modulare und universelle Peripheriesysteme.

Produktinfos

Versorgungsspannung (DC): 24 V
Erlaubte Spannungsgrenzen (DC): 20.4 V - 28.8 V
Eingangsstrom (max.): 40 mA
Leistungsaufnahme (typ.): 3.5 W
Anzahl der digitalen Eingänge: 8
Eingangsspannung (DC): 24 V
Eingangsstrom für Signal '1' (typ.): 7 mA
Eingangsverzögerung (max.): 4.8 ms
Anzahl der digitalen Ausgänge: 8
Ausgangsstrom (Nennwert): 0.5 A
Schutzart (IP): IP20

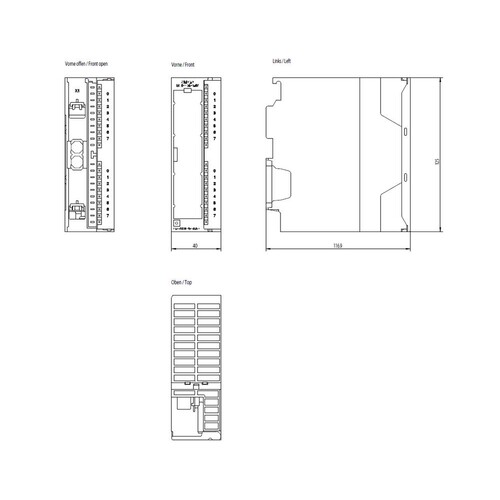

Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: 220 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

20622623
Preisanzeige nur nach Anmeldung
02279321
Preisanzeige nur nach Anmeldung
02279314
Preisanzeige nur nach Anmeldung
20030815
Preisanzeige nur nach Anmeldung
20286028
Preisanzeige nur nach Anmeldung
20105029
Preisanzeige nur nach Anmeldung
21648384
Preisanzeige nur nach Anmeldung
20480684
Preisanzeige nur nach Anmeldung
01026187
Preisanzeige nur nach Anmeldung
02020139
Preisanzeige nur nach Anmeldung
02194845
Preisanzeige nur nach Anmeldung
20602525
Preisanzeige nur nach Anmeldung
02273350
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7323-1BH01-0AA0

Produktinfos

Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 8
Art der Eingangsspannung: DC
Ausgangsstrom: 0.5 A
Versorgungsspannung AC 50 Hz: 0|28.8 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 0|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: Ja
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0.5 V
Spannungsart der Versorgungsspannung: DC
Eingangsstrom bei Signal 1: 7 mA
Zulässige Spannung am Eingang: -30|30 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 1.2|4.8 ms
Geeignet für Sicherheitsfunktionen: Nein
Performance Level nach EN ISO 13849-1: 125
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: EV006563|4.8
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40|30 mm
Höhe: 125 mm
Tiefe: 120 mm
SIL gemäß IEC 61508: 20.4|28.8
