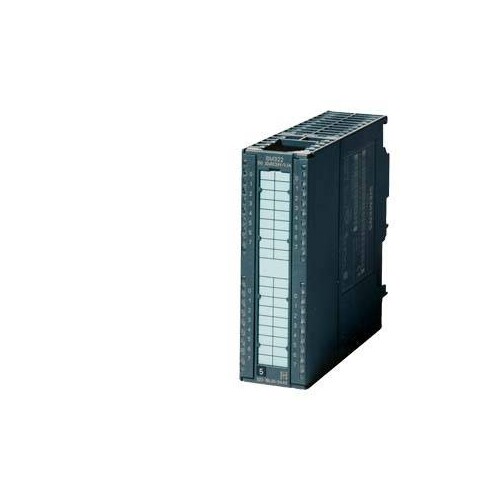

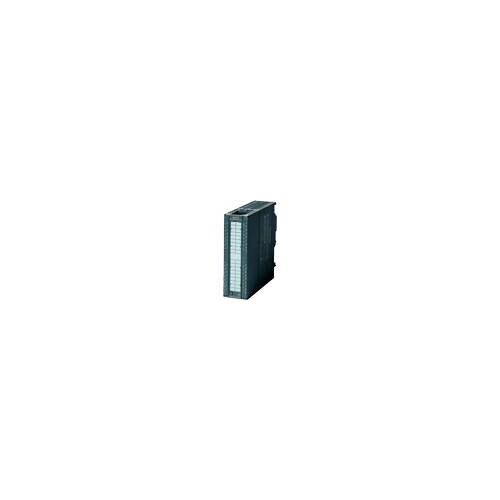

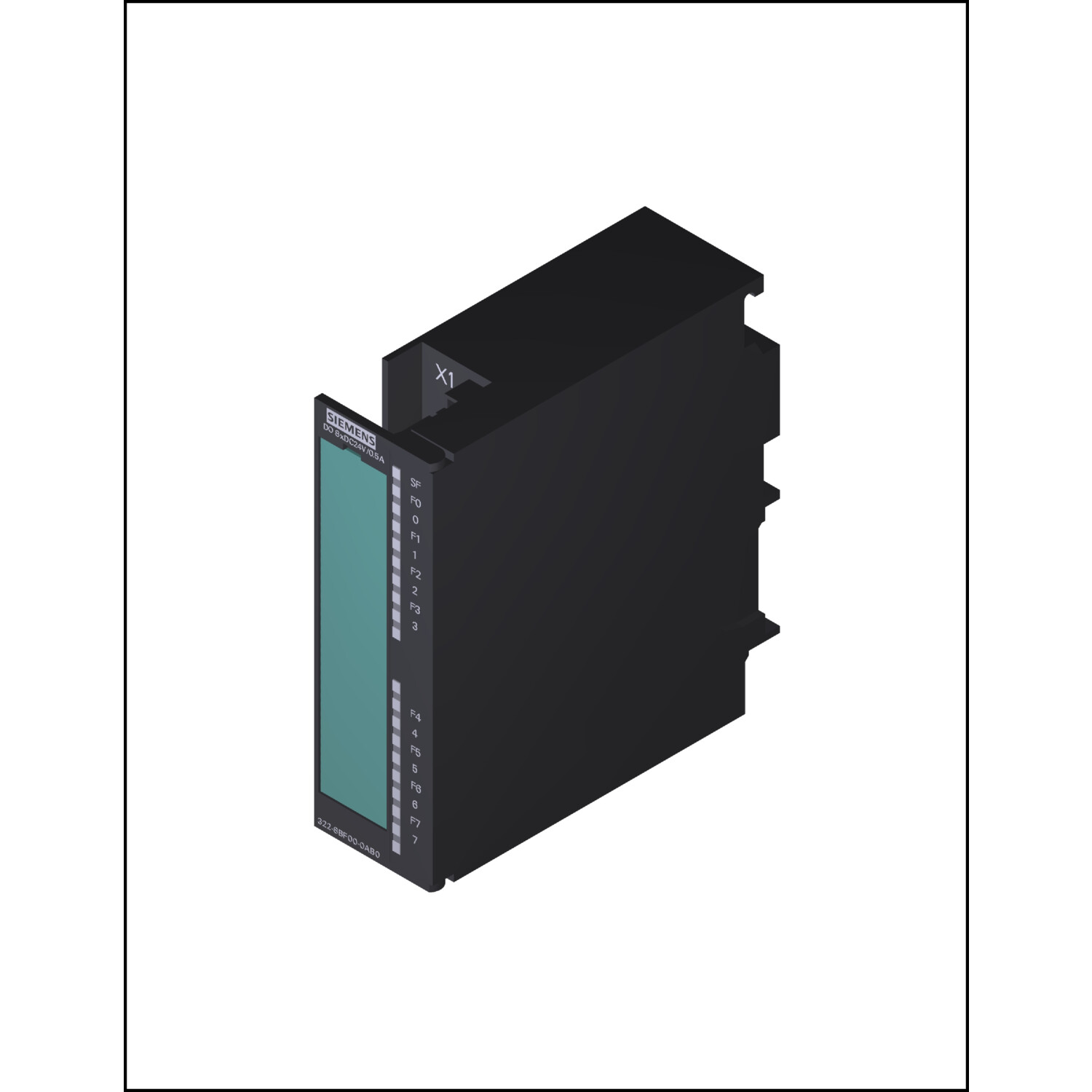

6ES7322-8BF00-0AB0 Siemens Simatic S7-300, Digitalausgabe SM 322

21582800
5156839
1 Stk
4025515061090
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7322-8BF00-0AB0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Digitalausgabe SM 322, potentialgetrennt, 8 DA, DC 24V, 0,5A (1x 8 DA), Kurzschlussschutz, Diagnose, 1x 20-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-300 Digitalausgabe SM 322 ist ein leistungsfähiges Modul mit 8 digitalen Ausgängen, das für eine Nennversorgungsspannung von 24 V DC ausgelegt ist. Mit einem maximalen Ausgangsstrom von 0,5 A pro Kanal bietet dieses Modul eine zuverlässige Leistung und ist mit Kurzschlussschutz ausgestattet. Die digitalen Ausgänge sind potenzialgetrennt und ermöglichen eine einfache Ansteuerung von Lasten. Die Diagnosefunktion sorgt für eine schnelle Fehlererkennung, während die kompakte Bauweise mit den Abmessungen von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe eine flexible Integration in verschiedene Anwendungen ermöglicht. Ideal für den Einsatz in Automatisierungssystemen, bietet das SM 322 eine robuste Lösung für digitale Steuerungsanforderungen.

Produktinfos

Versorgungsspannung Nennwert: 24 V
Versorgungsspannung zulässiger Bereich untere Grenze: 20,4 V
Versorgungsspannung zulässiger Bereich obere Grenze: 28,8 V
Eingangsstrom aus Lastspannung L+ (max.): 90 mA
Eingangsstrom aus Rückwandbus DC 5 V (max.): 70 mA
Verlustleistung (typ.): 5 W
Anzahl der digitalen Ausgänge: 8
Kurzschlussschutz: Ja (elektronisch)
Ansprechschwelle Kurzschlussschutz: 0,75 bis 1,5 A
Begrenzung der induktiven Abschaltspannung: L+ (-45 V)
Ansteuern eines Digitaleingangs: Ja
Schaltvermögen der Ausgänge bei Lampenlast (max.): 5 W
Lastwiderstandsbereich untere Grenze: 48 Ω
Lastwiderstandsbereich obere Grenze: 3 kΩ
Ausgangsspannung für Signal '1' min.: L+ (-0,8 bis -1,6 V)
Ausgangsstrom für Signal '1' Nennwert: 0,5 A
Ausgangsstrom für Signal '1' zulässiger Bereich 0 bis 40 °C min.: 10 mA
Ausgangsstrom für Signal '1' zulässiger Bereich 0 bis 40 °C max.: 0,6 A
Ausgangsstrom für Signal '1' zulässiger Bereich 40 bis 60 °C min.: 10 mA
Ausgangsstrom für Signal '1' zulässiger Bereich 40 bis 60 °C max.: 0,6 A
Ausgangsstrom für Signal '1' Mindestlaststrom: 10 mA
Ausgangsstrom für Signal '0' Reststrom (max.): 0,5 mA
Ausgangsverzögerung bei ohmscher Last '0' nach '1' (max.): 180 µs
Ausgangsverzögerung bei ohmscher Last '1' nach '0' (max.): 245 µs
Schaltfrequenz bei ohmscher Last (max.): 100 Hz
Schaltfrequenz bei induktiver Last (max.): 2 Hz
Schaltfrequenz bei Lampenlast (max.): 10 Hz
Summenstrom der Ausgänge bis 40 °C (max.): 4 A
Summenstrom der Ausgänge bis 60 °C (max.): 3 A
Leitungslänge geschirmt (max.): 1 000 m
Leitungslänge ungeschirmt (max.): 600 m
Diagnosefunktion: Ja; parametrierbar
Diagnoseinformation auslesbar: Ja
Drahtbruch: Ja
Kurzschluss: Ja
fehlende Lastspannung: Ja
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: 210 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21582786
Preisanzeige nur nach Anmeldung
21582814
Preisanzeige nur nach Anmeldung
21202238
Preisanzeige nur nach Anmeldung
21572209
Preisanzeige nur nach Anmeldung
21577221
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7322-8BF00-0AB0

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 8
Ausgangsstrom: 0.5 A
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Transistor
Zulässige Spannung am Ausgang: 0|28.8 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: DC
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 1 V
Spannungsart der Versorgungsspannung: DC
Zulässige Spannung am Eingang: 0.18|0.245 V
Art der Ausgangsspannung: DC
Kurzschlussschutz, Ausgänge vorhanden: Ja
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 0.18|0.245 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120|28.8 mm
SIL gemäß IEC 61508: 20.4|28.8
