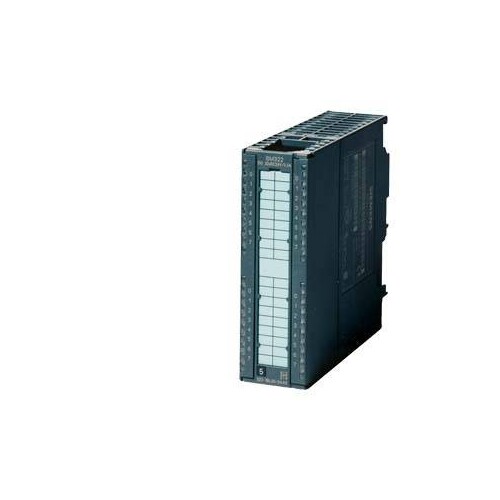

6ES7322-1HH01-0AA0 Siemens Simatic S7-300, Digitalausgabe SM322

20015149
4884625
1 Stk
4025515067412
DE
85389091
weitere Infos weitere Infos ausblenden
Siemens
6ES7322-1HH01-0AA0
beantwortete(n) Fragen weitere Varianten
SIMATIC S7-300, Digitalausgabe SM 322, potentialgetrennt 16DA, Relaiskontakte, 1x 20-polig SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das Siemens SIMATIC S7-300 Digitalausgabemodul SM 322 ist eine hochgradig zuverlässige Lösung für industrielle Automatisierungsanwendungen. Mit 16 isolierten digitalen Ausgängen, die über Relaiskontakte gesteuert werden, unterstützt es eine maximale Schaltleistung von 50 W bei 230 V AC. Die Versorgungsspannung beträgt 24 V DC, und der maximale Ausgangsstrom für Signal "1" liegt bei 2 A. Das Modul bietet eine einfache Installation mit Schraub-/Federzuganschlüssen und ist für horizontale und vertikale Installationen optimiert. Mit einer kompakten Bauweise von 40 mm Breite, 125 mm Höhe und 120 mm Tiefe ist es ideal für den Einsatz in Schaltschrankanwendungen. Die ET 200M Schnittstelle ermöglicht eine flexible Integration in verschiedene Automatisierungssysteme und unterstützt sowohl Standard- als auch sicherheitsgerichtete Anwendungen. Dieses Modul ist eine ausgezeichnete Wahl für alle, die eine zuverlässige und vielseitige Lösung für digitale Ausgaben suchen.

Produktinfos

Versorgungsspannung DC: 24 V
Versorgungsspannung AC: 230 V
Max. Eingangsstrom von Versorgungsspannung L+: 250 mA
Max. Eingangsstrom vom Rückwandbus: 100 mA
Leistungsaufnahme: 4,5 W
Anzahl der digitalen Ausgänge: 16
Schaltleistung der Ausgänge (max.): 50 W
Ausgangsstrom für Signal "1": 2 A
Minimale Laststrom für Signal "1": 10 mA
Schaltfrequenz mit resistiver Last (max.): 1 Hz
Schaltfrequenz mit induktiver Last (max.): 0,5 Hz
Max. Gesamtstrom der Ausgänge (horizontal): 8 A (bis 60 °C)
Max. Gesamtstrom der Ausgänge (vertikal): 8 A (bis 40 °C)
Nennversorgungsspannung der Relaiswicklung L+: 24 V DC
Max. Anzahl der Schaltzyklen: 100.000
Max. Kabellänge (geschirmt): 1.000 m
Max. Kabellänge (ungeschirmt): 600 m

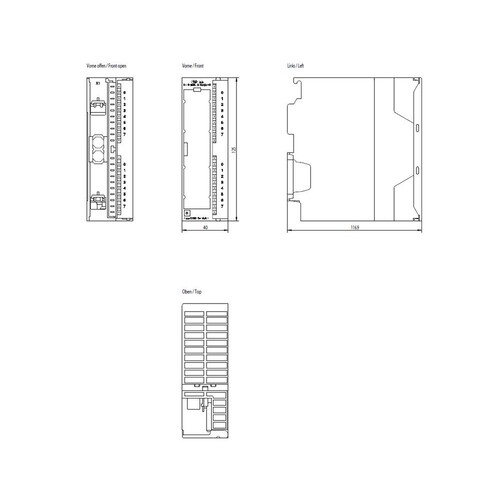

Breite: 40 mm
Höhe: 125 mm
Tiefe: 120 mm
Gewicht: 250 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02279349
Preisanzeige nur nach Anmeldung
20015177
Preisanzeige nur nach Anmeldung
02279328
Preisanzeige nur nach Anmeldung
02279335
Preisanzeige nur nach Anmeldung
20015198
Preisanzeige nur nach Anmeldung
20015184
Preisanzeige nur nach Anmeldung
20015261
Preisanzeige nur nach Anmeldung
02279265
Preisanzeige nur nach Anmeldung
20151642
Preisanzeige nur nach Anmeldung
21991252
Preisanzeige nur nach Anmeldung
20015919
Preisanzeige nur nach Anmeldung

Download


3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/6ES7322-1HH01-0AA0

Produktinfos

Anzahl der digitalen Eingänge: 0
Anzahl der digitalen Ausgänge: 16
Ausgangsstrom: 2 A
Versorgungsspannung AC 50 Hz: 1 V
Versorgungsspannung DC: 20.4|28.8 V
Art des Digitalausgangs: Relais
Zulässige Spannung am Ausgang: 0|264 V
Ausführung des elektrischen Anschlusses: Schraub-/Federzuganschluss
Weitere Details
Digitale Eingänge konfigurierbar: DC
Digitale Ausgänge konfigurierbar: Ja
Versorgungsspannung AC 60 Hz: 0 V
Spannungsart der Versorgungsspannung: DC
Zulässige Spannung am Eingang: 0 V
Art der Ausgangsspannung: AC/DC
Kurzschlussschutz, Ausgänge vorhanden: Nein
Redundanzfähigkeit: Ja
Verzögerungszeit bei Signalwechsel: 0 ms
Geeignet für Sicherheitsfunktionen: Nein
Zugehöriges Betriebsmittel (Ex ia): Nein
Zugehöriges Betriebsmittel (Ex ib): Nein
Explosionsschutz-Kategorie für Gas: ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub: ohne
Breite: 40 mm
Höhe: 125 mm
Tiefe: 120|264 mm
SIL gemäß IEC 61508: 20.4|28.8
